Przewody uziemiające do gramofonów

Rola uziemienia

Sygnał generowany przez wkładkę gramofonową jest wyjątkowo słaby, zazwyczaj poniżej 0,5 mV. Ta znikoma amplituda sprawia, że instalacja winylowa jest szczególnie podatna na zakłócenia elektromagnetyczne z otoczenia: Wi-Fi, Bluetooth, telefony komórkowe, kuchenki mikrofalowe, zasilacze. Bez odpowiedniego połączenia masy zakłócenia te objawiają się stałym brumem o częstotliwości 50 Hz, który przykrywa muzykę i uniemożliwia odsłuch.

Przewód uziemiający tworzy dedykowaną ścieżkę między metalowymi elementami gramofonu (ramię, talerz, chassis) a punktem odniesienia masy w przedwzmacniaczu lub wzmacniaczu. To połączenie wyrównuje potencjały elektryczne i odprowadza ładunki pasożytnicze do uziemienia instalacji elektrycznej.

Kiedy przewód uziemiający jest potrzebny

Gramofony z wbudowanym przedwzmacniaczem phono zazwyczaj nie wymagają osobnego przewodu uziemiającego. Uziemienie odbywa się przez przewód zasilający gramofonu lub wbudowanego przedwzmacniacza.

Natomiast w poniższych konfiguracjach przewód uziemiający jest obowiązkowy:

• Gramofon bez przedwzmacniacza podłączony do zewnętrznego przedwzmacniacza phono
• Gramofon podłączony bezpośrednio do wejścia phono wzmacniacza
• Wymiana przewodu phono zintegrowanego na standardowe przewody RCA wyższej jakości

Niektóre gramofony mają na stałe zamocowany przewód sygnałowy phono z już wbudowanym przewodem masy. W takim przypadku zakup osobnego przewodu jest zbędny, chyba że dojdzie do uszkodzenia lub chcemy poprawić jakość przewodu fabrycznego.

Instalacja i podłączenie

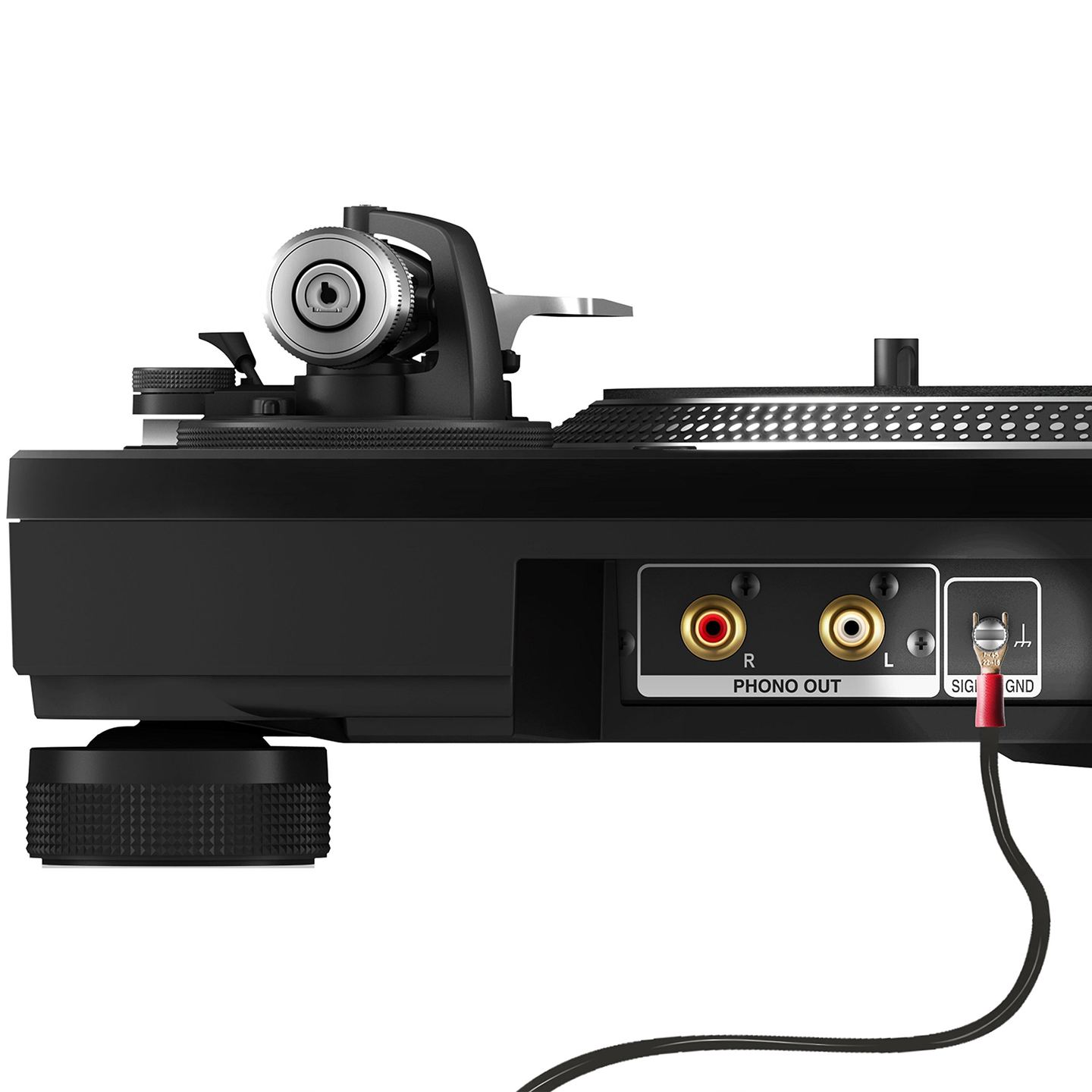

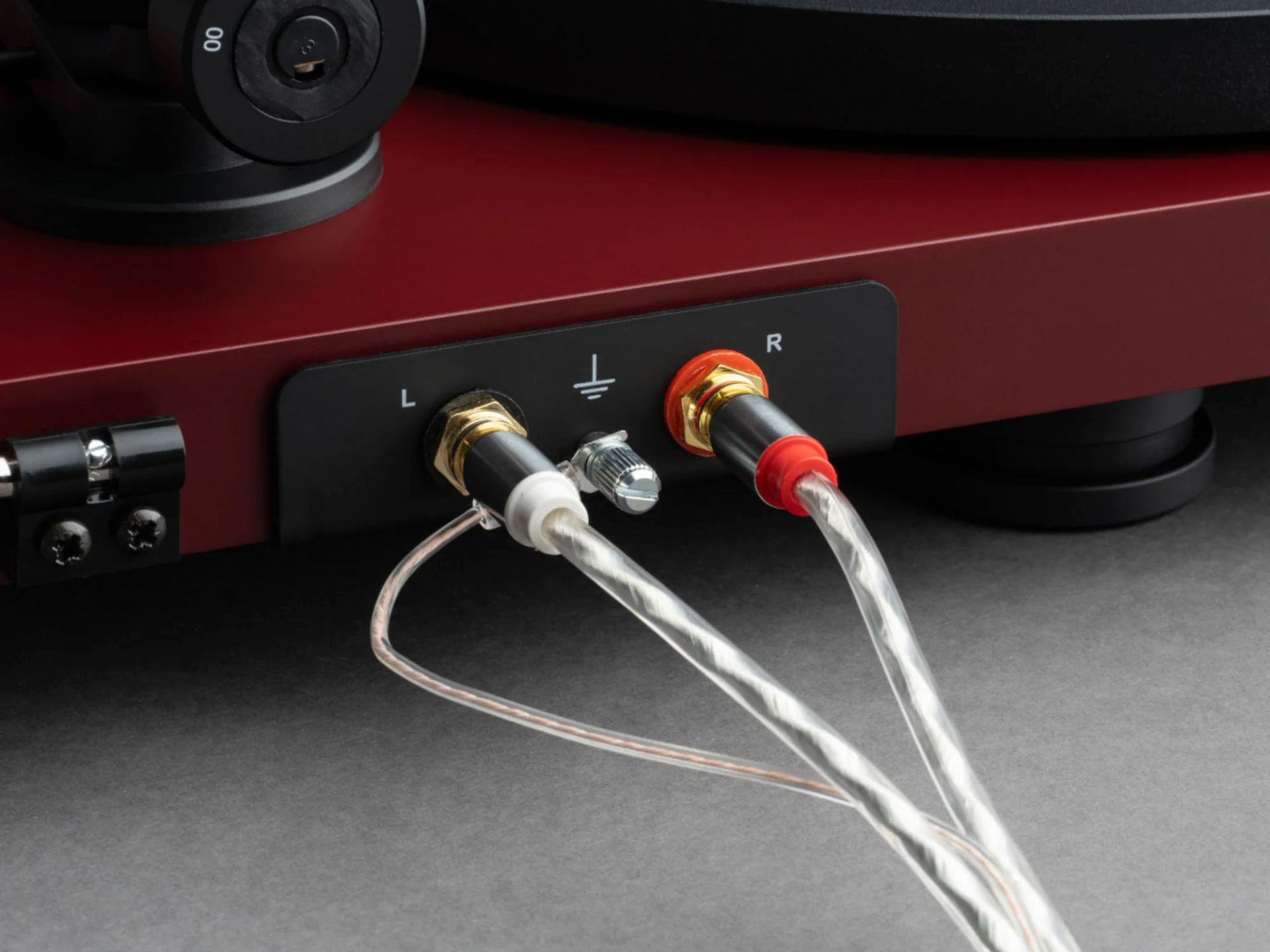

Po stronie gramofonu przewód uziemiający podłącza się do dedykowanego zacisku, często opisanego jako GND, GROUND lub oznaczonego symbolem uziemienia (trzy malejące poziome linie). Zacisk ten zwykle ma formę śruby motylkowej, klasycznej śruby lub zacisku dociskanego.

Po stronie przedwzmacniacza lub wzmacniacza połączenia dokonuje się na odpowiadającym mu zacisku GND. Jeśli urządzenie nie ma dedykowanego zacisku (częste w przypadku wzmacniaczy bez wejścia phono), masę można przymocować do dowolnej metalowej śruby chassis, pod warunkiem że jest ono połączone z uziemieniem instalacji elektrycznej.

Niektórzy audiofile podłączają przewód uziemiający bezpośrednio do bolca uziemiającego w gniazdku ściennym. Rozwiązanie to działa, ale efekt jest zazwyczaj taki sam jak przy połączeniu do przedwzmacniacza, którego metalowe chassis znajduje się już na potencjale ziemi dzięki własnemu zasilaniu.

Charakterystyka techniczna

Wydajne przewody uziemiające wykorzystują miedź beztlenową (OFC – Oxygen Free Copper), aby zapewnić optymalną przewodność i minimalną rezystancję. Przekrój przewodnika w zależności od modelu wynosi od 0,5 mm² do 2 mm².

Zakończenia występują w kilku formatach:

• Widełki lub końcówki oczkowe do przykręcania do zacisków
• Krokodylki do szybkiego podłączenia
• Końcówki odizolowane do owinięcia wokół śruby

Standardowa długość waha się od 0,5 m do 3 m. Należy dopasować długość do rzeczywistej odległości między gramofonem a przedwzmacniaczem, bez nadmiaru. Zbyt długi przewód może zbierać więcej zakłóceń, natomiast zbyt krótki będzie nadmiernie napinał połączenia.

Przewody zintegrowane czy oddzielne

Na rynku funkcjonują dwie koncepcje. Tradycyjne przewody phono mają zintegrowany przewód masy bezpośrednio w osłonie, która skupia dwa przewodniki RCA. To rozwiązanie „wszystko w jednym” upraszcza instalację i ogranicza zajmowaną przestrzeń.

Oddzielne przewody uziemiające oferują większą elastyczność. Pozwalają użyć dowolnego wysokiej jakości przewodu stereo RCA dla sygnału audio, zapewniając jednocześnie uziemienie przez dedykowany przewodnik. To konfiguracja ceniona przez audiofilów, którzy chcą optymalizować każdy element toru niezależnie.

Zgodność

Przewody uziemiające są uniwersalne i kompatybilne ze wszystkimi gramofonami oraz przedwzmacniaczami wyposażonymi w zacisk GND. Nie ma rozróżnienia między gramofonami DJ a Hi-Fi w przypadku tego typu przewodów.
