GigaWatt LS-2 EVO 1,5m

Aboutissement de la série LS, ce cordon secteur représente la nouvelle génération du LS-2, dont il conserve l’architecture globale tout en adoptant une structure de conducteurs multibrins. Chaque élément câblage, blindage, connecteurs, filtre a été développé en interne ou fabriqué sur cahier des charges, sans recours à des composants standard. L’assemblage, entièrement manuel, mobilise plusieurs heures de travail par unité.

Du monobrins au multibrins : une refonte des conducteurs

Le LS-2 EVO abandonne les conducteurs monobrin de la version MK3 au profit d’une architecture multibrins. Neuf conducteurs de 1,5 mm² de section composent le câble, chacun formé de sept brins de cuivre OFC argenté, torsadés à pas serré. La pureté du cuivre atteint 99,999 % (5N), et l’isolation repose sur du Téflon FEP.

Ce changement de géométrie présente plusieurs intérêts techniques. D’abord, la surface active du conducteur augmente par rapport à un fil monobrin de même section, ce qui favorise le passage du courant à haute fréquence. Ensuite, le câble gagne en souplesse, facilitant son installation derrière les équipements, sans que cette flexibilité ne compromette la rigidité mécanique d’ensemble. Les conducteurs torsadés contribuent également à réduire l’inductance tout en maintenant une capacité relativement élevée, un équilibre recherché dans ce type d’application.

Une protection multicouche contre les perturbations

Autour des conducteurs, un blindage en cuivre scellé assure une couverture intégrale contre les interférences électromagnétiques et radiofréquences. Cette enveloppe conductrice forme une barrière continue, sans interstice.

Entre le blindage et les conducteurs actifs, un matériau multicouche amortit les vibrations mécaniques induites par les champs électromagnétiques circulant dans le câble sous charge. Ces micro-oscillations, parfois négligées, peuvent affecter le comportement électrique à haute fréquence. La gaine externe, tissée à partir de fibres polyoléfines noires, intègre une maille antistatique qui empêche l’accumulation de charges à la surface du câble.

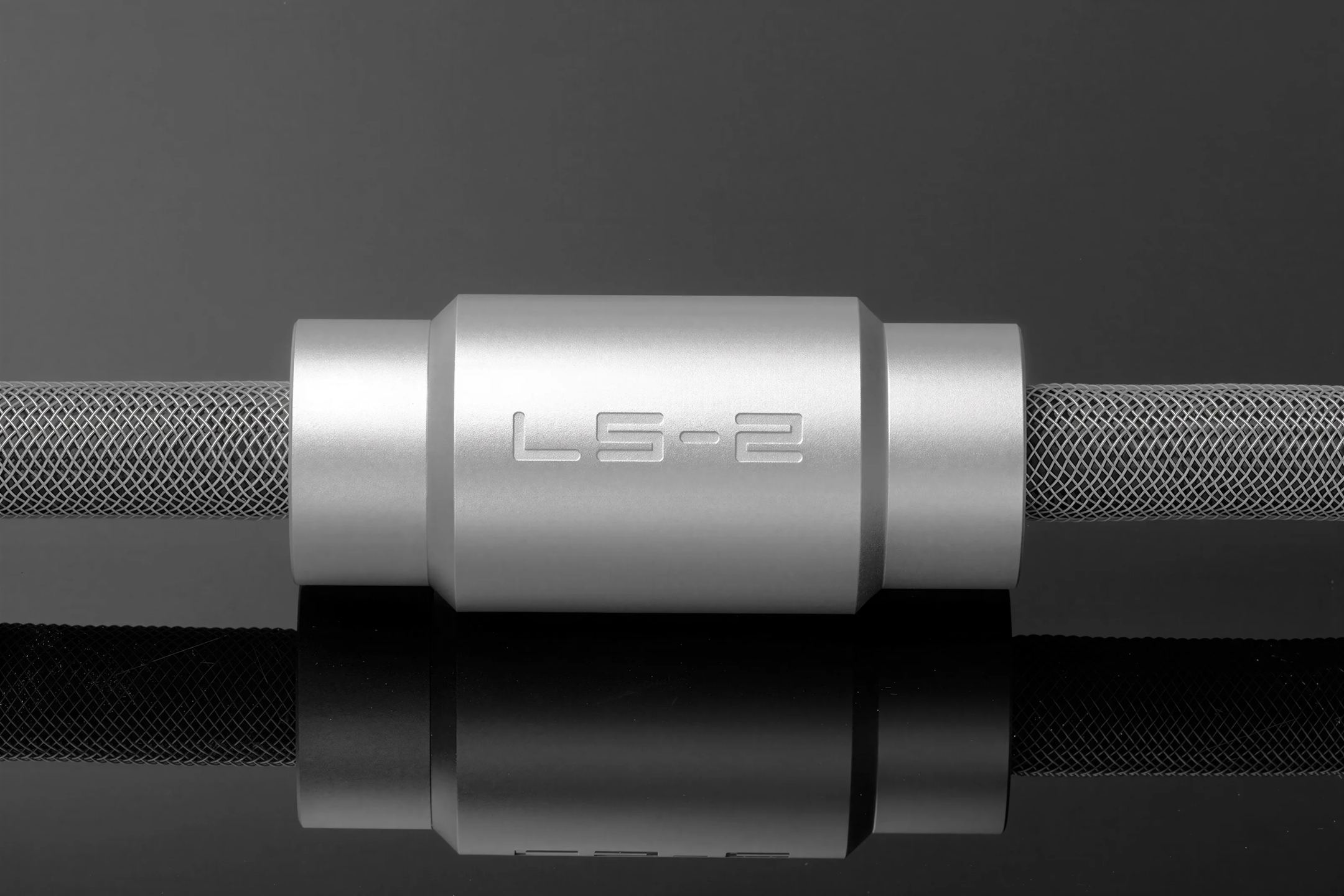

Le filtre nano-cristallin : une filtration passive intégrée

Spécifiquement développé pour le LS-2 EVO, un filtre passif à base d’alliages nano-cristallins intervient en complément du blindage. Son positionnement sur le câble résulte de calculs précis visant à optimiser son efficacité. Logé dans un boîtier en aluminium massif, ce dispositif atténue les bruits parasites et les oscillations résiduelles en sortie de câble, sans introduire de pertes dans le circuit principal.

Cette technologie de filtration, dérivée des recherches menées par GigaWatt sur ses conditionneurs de puissance, opère de manière transparente : elle n’affecte ni la dynamique ni la réactivité de l’alimentation, tout en réduisant le bruit de fond transmis aux équipements connectés.

Des connecteurs fabriqués sur mesure

Les fiches secteur et IEC équipant le LS-2 EVO ne proviennent d’aucun catalogue tiers. Leur conception répond à un cahier des charges interne, de la géométrie des contacts au choix des matériaux. Le corps de chaque connecteur est usiné dans de l’aluminium massif, tandis que les contacts sont réalisés en laiton plein, plaqué rhodium. Ce revêtement offre une faible résistance de contact et supporte un nombre élevé de cycles de connexion/déconnexion sans dégradation mesurable des performances.

Les connecteurs subissent un traitement de démagnétisation avant assemblage. Les liaisons entre conducteurs et contacts s’effectuent par serrage mécanique, sans soudure à l’étain, une approche qui minimise l’impédance des jonctions et garantit leur stabilité dans le temps.

Mise en œuvre et compatibilités

Avec une capacité de 16 ampères en régime continu, le LS-2 EVO peut alimenter des appareils à forte demande énergétique : amplificateurs de puissance, blocs monophoniques, conditionneurs secteur. Il convient également aux sources numériques ou analogiques, où sa filtration intégrée prend tout son sens.

Le poids de 1,85 kg (en version boîte) témoigne de la densité des matériaux employés. La relative rigidité du câble, inhérente à sa construction blindée et multicouche, nécessite de prévoir un espace suffisant derrière les appareils pour l’installation.

Parametry techniczne

Budowa przewodników

• Konstrukcja wielodrutowa zastępująca jednodrutową konstrukcję poprzedniej wersji
• 9 przewodników o przekroju 1,5 mm²
  • Każdy przewodnik złożony z 7 ściśle skręconych drutów
  • Całkowity przekrój na przewodnik: 1,5 mm²
• Materiał: posrebrzana miedź OFC (miedź beztlenowa)
  • Czystość 5N
  • Produkcja zgodnie ze specyfikacjami GigaWatt
• Zalety: zwiększona powierzchnia czynna, lepsza transmisja prądu, wyższa elastyczność

Ekranowanie i ochrona przed zakłóceniami

• Pełne ekranowanie miedziane, hermetyczne
  • Skuteczna ochrona przed zakłóceniami EMI i RFI
• Wielowarstwowe materiały tłumiące otaczające przewodniki
  • Redukcja wibracji generowanych przez pola elektromagnetyczne
• Zewnętrzny oplot tekstylny z czarnych włókien poliolefinowych
  • Wbudowana siatka antystatyczna zapobiegająca gromadzeniu się ładunków elektrostatycznych

Zaawansowana filtracja pasywna

• Bezstratny filtr pasywny, specjalnie opracowany dla modelu LS-2 EVO
  • Technologia oparta na stopach nanokrystalicznych
  • Precyzyjne, strategiczne rozmieszczenie na kablu
  • Dodatkowa redukcja szumów i oscylacji na wyjściu

Zastrzeżone złącza

• Ekskluzywne złącza GigaWatt zaprojektowane według wewnętrznych specyfikacji
• Korpus z litego aluminium
• Styki z litego mosiądzu pokryte rodem
  • Niska impedancja
  • Wysoka trwałość
  • Duża liczba cykli podłączania bez utraty parametrów
• Złącza zdemagnetyzowane
• Połączenia bezlutowe, bez użycia cyny
  • Mocowanie poprzez docisk mechaniczny
  • Zminimalizowana impedancja
  • Zwiększona niezawodność

Specyfikacje elektryczne

• Typ złącza: EU (Schuko)
• Napięcie sieci: 110–240 V AC / 50–60 Hz
• Maksymalny prąd ciągły: 16 A
• Waga brutto: 1,85 kg (wersja pudełkowa)

Zalecane zastosowania

Kabel LS-2 EVO jest szczególnie polecany do:

• Urządzeń o wysokim poborze mocy
• Referencyjnych systemów audio i wideo
• Kondycjonera sieciowego GigaWatt PC-4 EVO+
