Naim Audio DIN do Stereo XLR 1m

Ten kabel połączeniowy DIN – Stereo XLR od Naim Audio zapewnia transmisję sygnału audio między przedwzmacniaczem Naim a wzmacniaczem mocy tej marki wyposażonym w wejście XLR. Zaprojektowany zgodnie ze specyfikacjami brytyjskiego producenta, wpisuje się w filozofię zintegrowanego systemu, która charakteryzuje Naim od początku istnienia firmy. Długość jednego metra odpowiada potrzebom instalacji audio, w której przedwzmacniacz i wzmacniacz są ustawione blisko siebie.

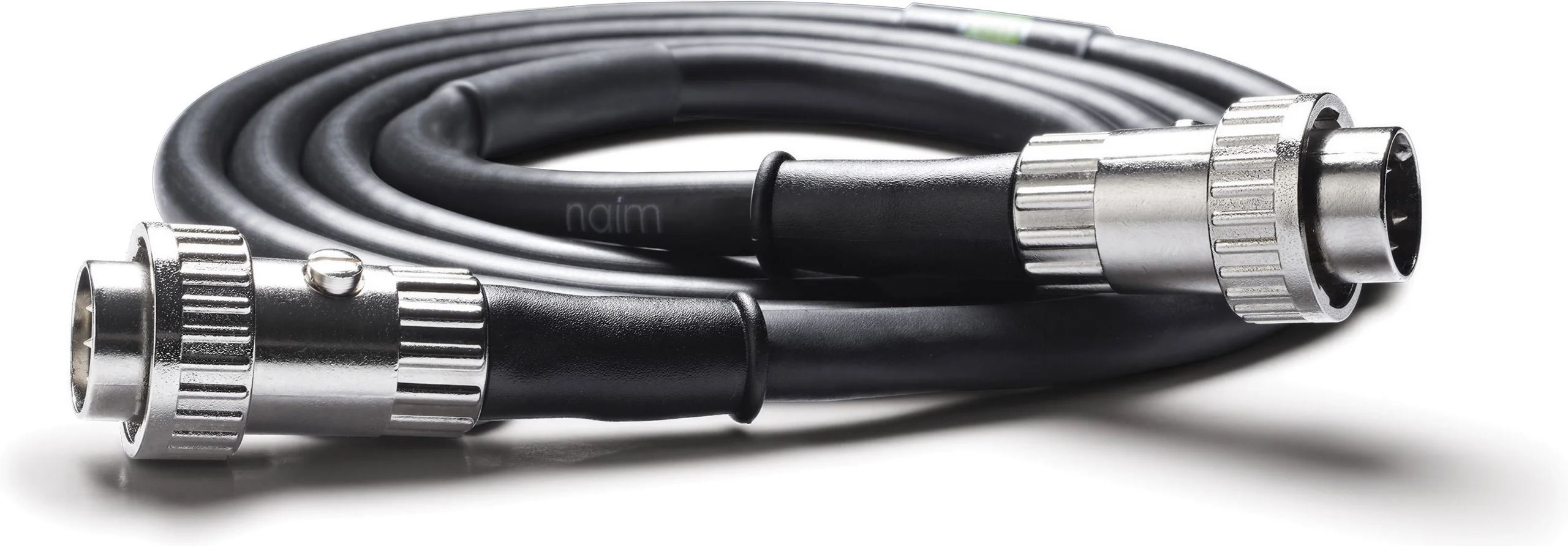

Konstrukcja i budowa kabla

Przewód DIN – Stereo XLR wykorzystuje konstrukcję z trzema przewodnikami osłoniętymi cienkim czarnym płaszczem. Ta uproszczona budowa odróżnia go od grubszych kabli SNAIC, stosowanych w połączeniach przenoszących jednocześnie sygnał i zasilanie.

Po stronie źródła (przedwzmacniacza) kabel zakończony jest 4-pinowym złączem DIN, w którym styki rozmieszczone są po łuku 216 stopni. Ten typ złącza jest typowo używany dla wyjść przedwzmacniaczy Naim i może przenosić pełny sygnał stereo. Po stronie wzmacniacza złącze XLR Naim typu Cannon zapewnia połączenie z wejściem wzmacniacza mocy.

Złącza DIN stosowane przez Naim są produkowane przez firmę Preh (obecnie PrehKeyTec) i wyróżniają się systemem blokady z obrotowym pierścieniem, który gwarantuje stabilne i bezpieczne połączenie. Ten mechanizm zapobiega przypadkowemu odłączeniu, które mogłoby uszkodzić głośniki, jeśli system jest włączony.

Techniczny wybór złącza DIN

Naim Audio konsekwentnie stosuje złącza DIN, mimo że większość producentów audio przeszła na złącza RCA (lub phono). Ten wybór opiera się na kilku przesłankach technicznych.

Złącze RCA, pierwotnie zaprojektowane jako złącze zasilania prądem stałym, charakteryzuje się wysokoczęstotliwościową impedancją pojemnościową rzędu 200 omów. Tymczasem kable łączące dwa złącza RCA mają zwykle impedancję około 50 omów. Ta rozbieżność powoduje powstawanie odbić sygnału na obu końcach kabla, szczególnie przy wysokich częstotliwościach. Odbicia te wydłużają czas zaniku sygnału i mogą maskować informacje muzyczne o niskim poziomie, takie jak subtelne harmoniczne czy instrumenty w tle.

Złącze DIN ma impedancję zbliżoną do impedancji samego kabla, co eliminuje te zjawiska odbić. Ponadto, gdy dwa urządzenia są połączone kablem RCA, dwa oddzielne ekrany (lewy i prawy) tworzą pętlę masy, która pogarsza parametry pracy. W przypadku pojedynczego kabla DIN otaczającego dwa przewodniki sygnałowe istnieje tylko jedna ścieżka masy, dzięki czemu wspólny punkt odniesienia systemu pozostaje nienaruszony.

Zastosowanie i kompatybilność

Ten kabel DIN – Stereo XLR przeznaczony jest do łączenia przedwzmacniacza Naim, współpracującego z zewnętrznym zasilaczem, ze stabilizowanym wzmacniaczem mocy tej marki. Wersja stereo jest w szczególności odpowiednia dla NAP 250, w którym oba kanały obsługiwane są przez jedno złącze XLR.

W przypadku wzmacniaczy monofonicznych lub konfiguracji bi-amp, takich jak NAP 135, NAP 300 czy NAP 500, wymagane są oddzielne kable dla każdego kanału. Wersje te rozpoznaje się po różnych kolorach oznaczeń: zielonym dla kanału 1 i czerwonym dla kanału 2.

Kabel jest kompatybilny z przedwzmacniaczami serii Classic i 500 marki Naim wyposażonymi w wyjścia DIN 4-pinowe. Może być również stosowany z zewnętrznymi zasilaczami Flatcap, Hicap lub Supercap, gdy to one zasilają przedwzmacniacz.

Dane techniczne

Złącza

• Niezbalansowane złącza stereo XLR
• Dostępne konfiguracje:
  • 4-pin DIN na 4-pin DIN
  • 4-pin DIN na stereo XLR
  • 5-pin DIN na 5-pin DIN

Wymiary

• Długość: 1 m
