Audio Technica ATN95EX

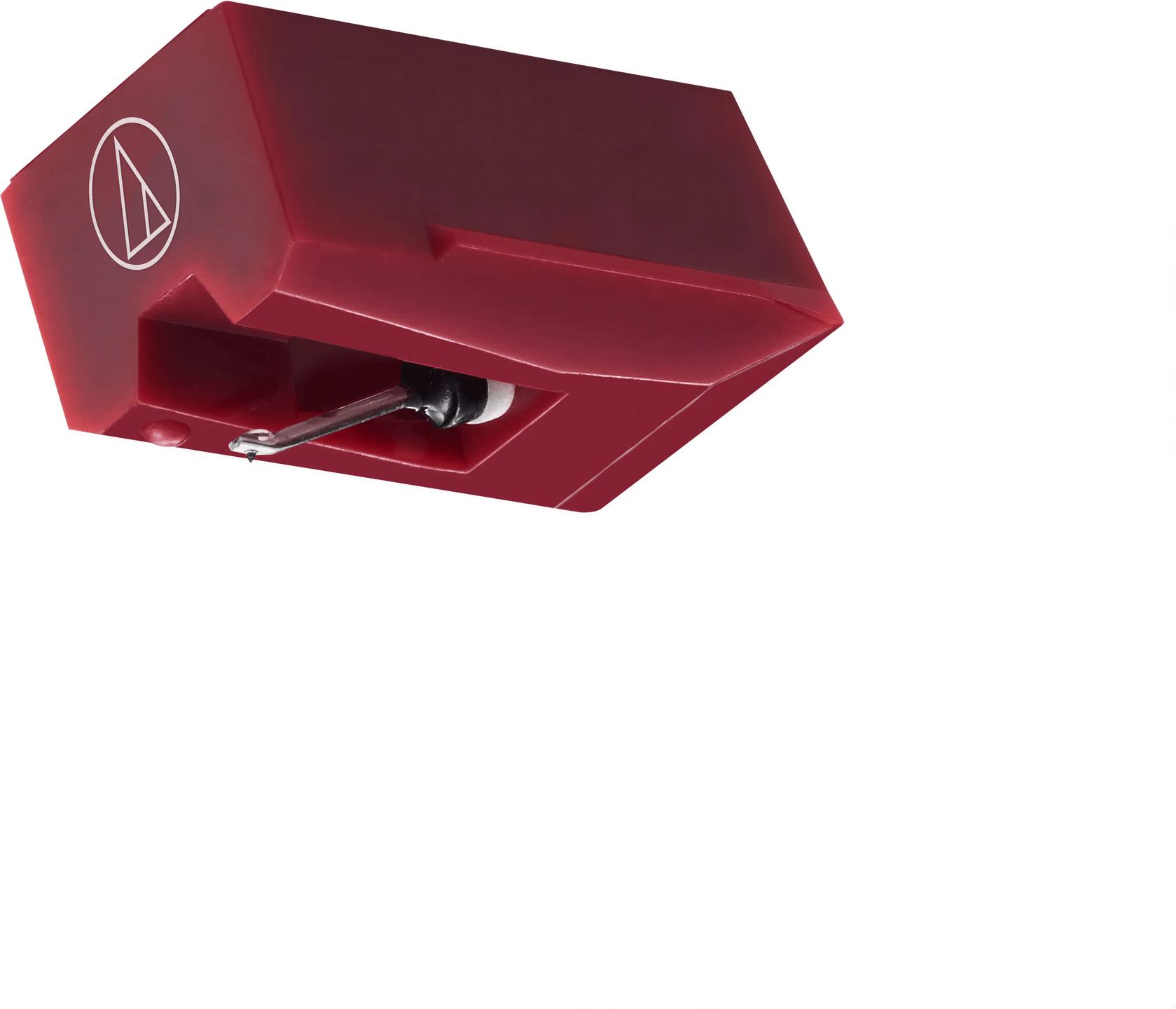

ATN95EX Audio-Technica: wymienny diament eliptyczny

Pod swoim charakterystycznym, czerwonym kolorem ten diament przejmuje pałeczkę po serii AT95, jednej z najszerzej rozpowszechnionych wkładek w świecie winylu od lat 80. XX wieku. ATN95EX wyróżnia się udoskonalonym, eliptycznym profilem, który w pełni wykorzystuje potencjał generatora z podwójnym magnesem we wkładce AT95EX. Audio-Technica zaprojektowała go jako oryginalne wyposażenie dla gramofonu AT-LP5, ale sprawdza się również jako bezpośrednia modernizacja każdej istniejącej wkładki AT95E.

Węższy profil eliptyczny dla bardziej precyzyjnego odczytu

Zasadnicza różnica między ATN95EX a jego poprzednikiem ATN95E tkwi w geometrii igły. Podczas gdy model E ma promienie 0,4 × 0,7 mil, wersja EX przyjmuje profil 0,3 × 0,7 mil (czyli 8 × 18 µm). Ten o 25% mniejszy promień boczny pozwala igle z większą precyzją śledzić drobne modulacje zapisane w rowkach, szczególnie wysokie częstotliwości i fragmenty o dużej dynamice.

Ta ciaśniejsza geometria przekłada się w praktyce na rozszerzoną odpowiedź częstotliwościową do 22 kHz, w porównaniu z 20 kHz w modelu standardowym. Poprawa staje się słyszalna przede wszystkim na wewnętrznych ścieżkach płyt, gdzie spada prędkość liniowa i gdzie szersze igły eliptyczne miewają trudności z odtworzeniem wysokich tonów bez zniekształceń. Wspornik (cantilever) z aluminiowego stopu zapewnia wierne przenoszenie drgań do generatora przy zachowaniu rozsądnej masy ruchomej.

Konstrukcja i montaż

ATN95EX wykorzystuje konstrukcję typu „bonded round shank”: oszlifowany diament jest przymocowany do cylindrycznego metalowego trzpienia, który następnie jest osadzony we wsporniku. Ta sprawdzona technika oferuje dobry kompromis między kosztem produkcji a osiągami akustycznymi. Choć diamenty „nude” (wykonywane z jednego kawałka) mają teoretycznie mniejszą masę efektywną, konstrukcja bonded pozostaje w pełni odpowiednia na tym poziomie cenowym i nie nakłada żadnych szczególnych wymagań regulacyjnych.

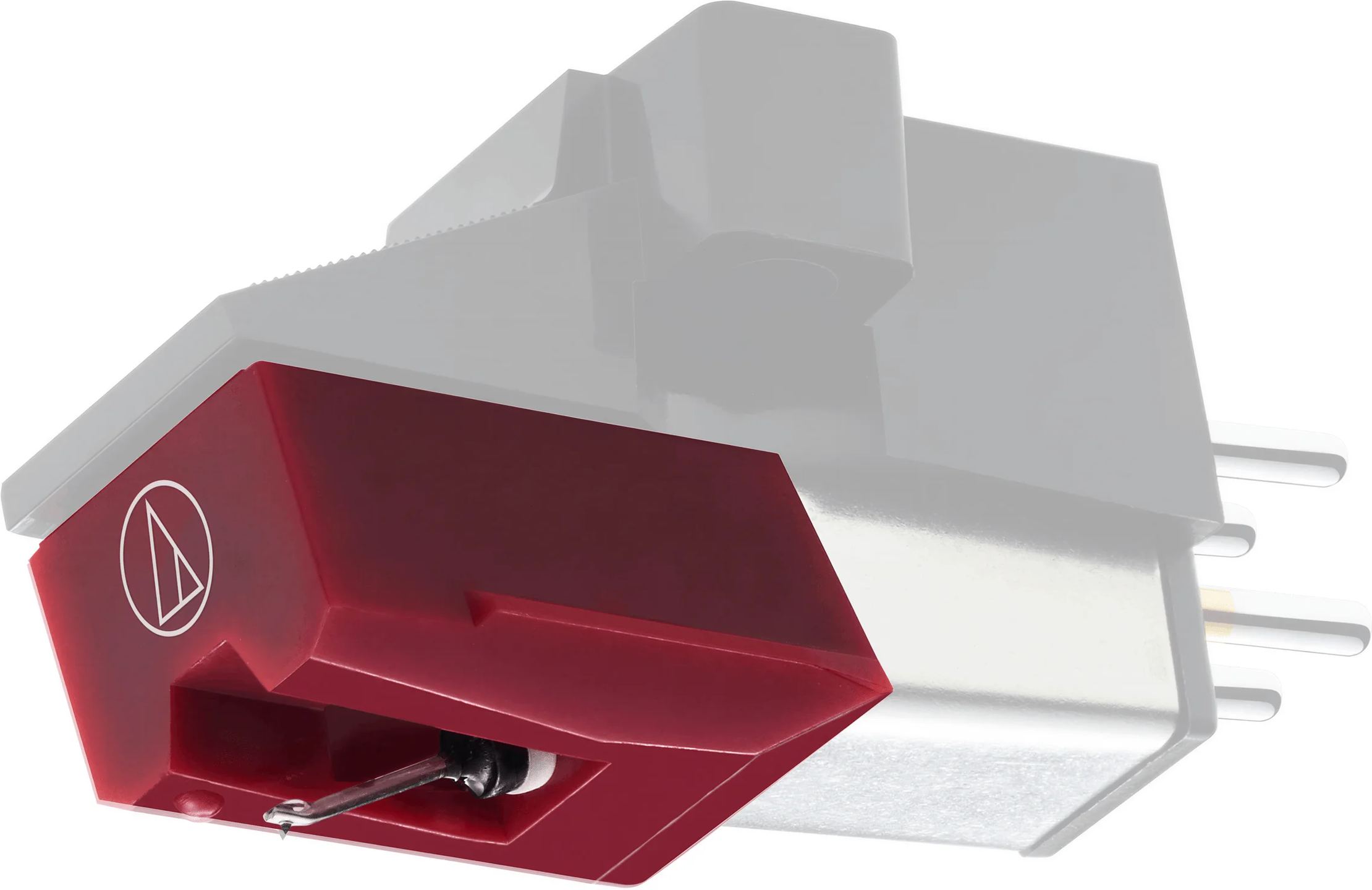

Wymiana diamentu odbywa się po prostu poprzez wyjęcie i włożenie całego zespołu igły do korpusu wkładki AT95EX. Nie są potrzebne żadne narzędzia, jednak wskazana jest ostrożna manipulacja, aby uniknąć wstrząsów działających na wspornik. Sama wkładka wykorzystuje standardowy uchwyt o rozstawie pół cala, kompatybilny z większością gramofonów wyposażonych w klasyczną główkę ramienia (headshell).

Parametry pracy

Zakres siły nacisku rozciąga się od 1,5 do 2,5 grama, z wartością nominalną 2,0 grama. Pozostanie w tym przedziale gwarantuje stabilne śledzenie rowka bez przyspieszania zużycia diamentu ani płyt. Optymalna impedancja obciążenia wynosi 47 kiloohmów, co odpowiada standardowi wejść phono MM. Zalecana pojemność obciążenia, między 100 a 200 pikofaradów, zasługuje na uwagę: zbyt wysoka całkowita pojemność (kabel + przedwzmacniacz) może zmodyfikować charakterystykę odpowiedzi w zakresie wysokich tonów. Większość dostępnych na rynku przedwzmacniaczy phono mieści się jednak w kompatybilnym przedziale.

Poziom wyjściowy wynosi 3,5 mV przy 1 kHz dla prędkości zapisu 5 cm/s, co zapewnia pełną kompatybilność ze wszystkimi przedwzmacniaczami MM bez konieczności regulacji wzmocnienia. Separacja kanałów, mierzona na poziomie 20 dB przy 1 kHz, pozostaje typowa dla tej klasy wkładek i w zupełności wystarcza do uzyskania wyraźnej stereofonii.

Kompatybilność i możliwości modernizacji

ATN95EX jest przeznaczony przede wszystkim dla posiadaczy gramofonów AT-LP5, na których pozwala przywrócić oryginalne osiągi po zużyciu fabrycznego diamentu. Jego zastosowanie wykracza jednak poza ten kontekst: każdy właściciel wkładki AT95E może go zamontować, aby skorzystać z udoskonalonego profilu eliptycznego bez wymiany korpusu wkładki. Ponieważ generator jest identyczny, kompatybilność jest całkowita.

Ta możliwość „krzyżowego” montażu otwiera również ciekawą ścieżkę rozwoju dla użytkowników gramofonów takich jak AT-LP120-USB, dostarczanych fabrycznie z wkładką AT95E. Inwestycja w diament ATN95EX stanowi wówczas wyraźną poprawę jakości odczytu przy umiarkowanym koszcie, bez konieczności całkowitej wymiany wkładki.

Warto jednak zauważyć: ATN95EX nie jest kompatybilny z nowszymi gramofonami AT-LP5X i AT-LP120X, które wykorzystują serię wkładek VM95 z innym systemem mocowania.

Dane techniczne

Właściwości diamentu

• Typ: eliptyczny z okrągłym trzpieniem klejonym
• Wymiary: 0,3 × 0,7 mil (8 × 18 µm)
• Zalety: zoptymalizowany odczyt drobnych modulacji, zwiększona szczegółowość wysokich częstotliwości

Właściwości mechaniczne

• Wspornik igły z aluminium
  • Optymalna sztywność i lekkość
  • Precyzyjne śledzenie rowków
  • Wierne przenoszenie drgań

Parametry audio

• Pasmo przenoszenia: do 22 kHz
• Separacja kanałów: 20 dB przy 1 kHz
• Poziom wyjściowy: 3,5 mV przy 1 kHz, 5 cm/s

Właściwości elektryczne

• Optymalna impedancja obciążenia: 47 kΩ
• Zalecana pojemność obciążenia: 100 – 200 pF

Ustawienia i montaż

• Zalecana siła nacisku: 2 g (zakres 1,5 – 2,5 g)
• Mocowanie: standardowe półcalowe, kompatybilne z większością headshelli dla wkładek z ruchomym magnesem
• Instalacja: szybka wymiana przez wysunięcie i włożenie na korpus wkładki, bez użycia narzędzi

Kompatybilność

• Kompatybilne wkładki phono: AT95EX (fabryczna), AT95E
• Kompatybilne gramofony: AT-LP5, AT-LP120-USB (wyposażone we wkładkę AT95E)
• Niekompatybilne z: AT-LP5X, AT-LP120X (seria VM95)

Informacje ogólne

• Szacowana żywotność: około 300 – 500 godzin w zależności od warunków użytkowania i konserwacji
• Wyraźna poprawa jakości brzmienia dzięki rozszerzonemu pasmu przenoszenia i precyzyjnemu odczytowi detali
