Michell Engineering Pakiet REVOLV + T8 + Cusis E (niski)

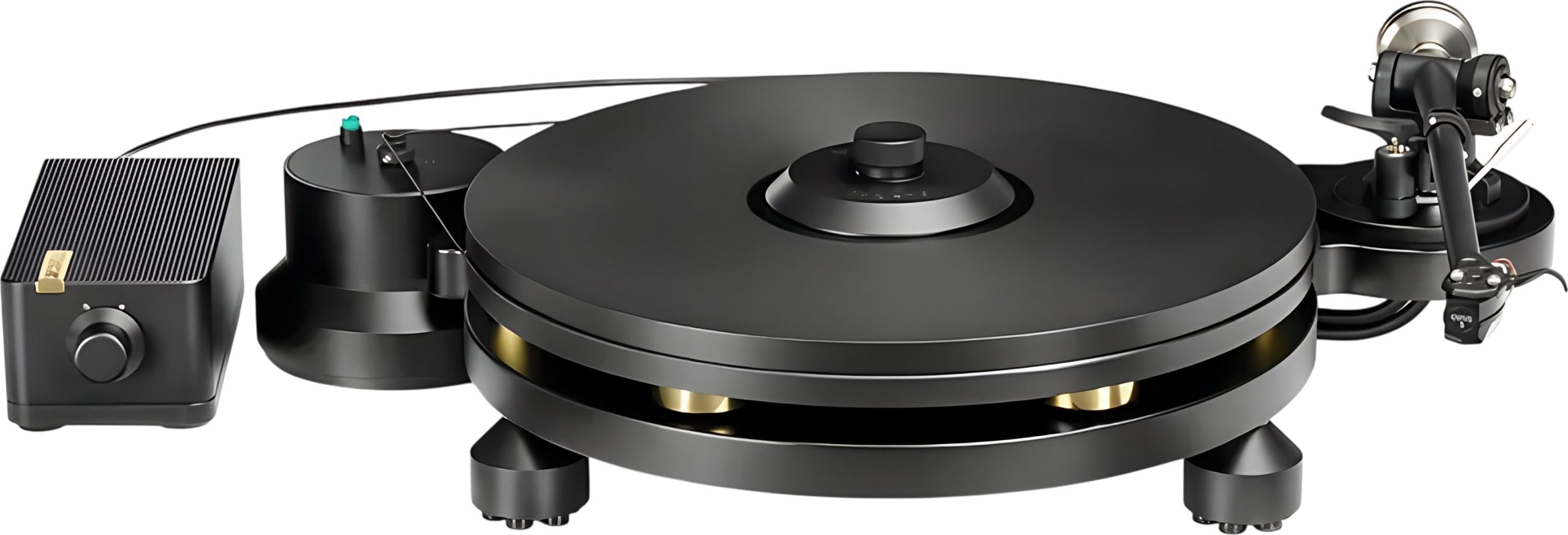

Między stonowanym, minimalistycznym modelem TecnoDec a modelem Gyro z zawieszeniem Michell umieścił gramofon, który przejmuje kilka rozwiązań tego drugiego, ale bez jego zawieszenia. Ten zestaw łączy model Revolv z ramieniem T8 i wkładką Cusis E z ruchomą cewką, tworząc kompletny system Michell od talerza po diament. Gramofon jest projektowany, produkowany i ręcznie montowany w Wielkiej Brytanii. Należy jeszcze dobrać przedwzmacniacz gramofonowy dostosowany do wkładek o niskim poziomie wyjściowym.

Sztywne chassis spoczywające bezpośrednio na nóżkach

Chassis modelu Revolv jest frezowane z płyty aluminium lotniczego o grubości 19 mm. W przeciwieństwie do modelu Gyro nie jest zawieszone na sprężynach: łożysko, talerz i ramię są połączone w jeden sztywny blok, a drgania przechwytywane podczas odtwarzania są odprowadzane do podłoża, zamiast powodować oscylacje mechanizmu. Ramię jest mocowane za pomocą podstawy z frezowanego aluminium, co zapewnia sztywne sprzężenie między wkładką a płytą. Każda nóżka zawiera sześć elementów z Sorbothane, polimeru tłumiącego drgania pochodzące z podłogi lub mebla, na którym stoi gramofon. Ten wybór ma swoją cenę: bez zawieszenia Revolv jest bardziej zależny od jakości podłoża, które powinno być stabilne, ciężkie i idealnie wypoziomowane. Na sprężystym parkiecie przenoszącym odgłosy kroków dobrym rozwiązaniem jest półka ścienna.

Talerz wykonano z Delrin, gęstego poliacetalu o niskiej rezonansowości, z mosiężnymi obciążnikami o średnicy 10 mm rozmieszczonymi na jego obwodzie. Umieszczenie masy z dala od środka zwiększa bezwładność: talerz zachowuje się jak koło zamachowe i lepiej opiera się niewielkim wahaniom prędkości, które ucho odbiera jako kołysanie dźwięku. Dołączony docisk dociska płytę do talerza, ograniczając jej własne drgania.

Odwrócone łożysko przejęte z modelu Gyro

Revolv wykorzystuje odwrócone łożysko główne, któremu model Gyro zawdzięcza swoją renomę. W klasycznym łożysku talerz obraca się na kulce umieszczonej na dnie tulei. W konstrukcji Michell punkt obrotu znajduje się u góry osi, jak najbliżej środka ciężkości talerza, co stabilizuje jego obrót. Spiralny rowek rozprowadza olej na całej wysokości osi podczas obracania się talerza: smarowanie pozostaje stałe, obroty ciche, a zużycie łożyska przez lata bardzo niewielkie.

Silnik oddzielony od gramofonu

Silnik znajduje się w ciężkim, niezależnym bloku ustawionym obok gramofonu, połączonym z nim wyłącznie paskiem. Jego drgania nie docierają do chassis, a tym samym do wkładki, która odczytuje rowki o nierównościach mierzonych w mikrometrach. Obudowa silnika i zewnętrznego zasilacza są frezowane z litych bloków aluminium lotniczego: te sztywne, niemal pozbawione łączeń osłony blokują również zakłócenia radiowe. Całość jest połączona z masą za pomocą ekranowanego przewodu.

Prędkość zmienia się elektronicznie przyciskiem na zasilaczu, między 33 1/3 a 45 obrotami na minutę, bez konieczności przekładania paska na kole pasowym.

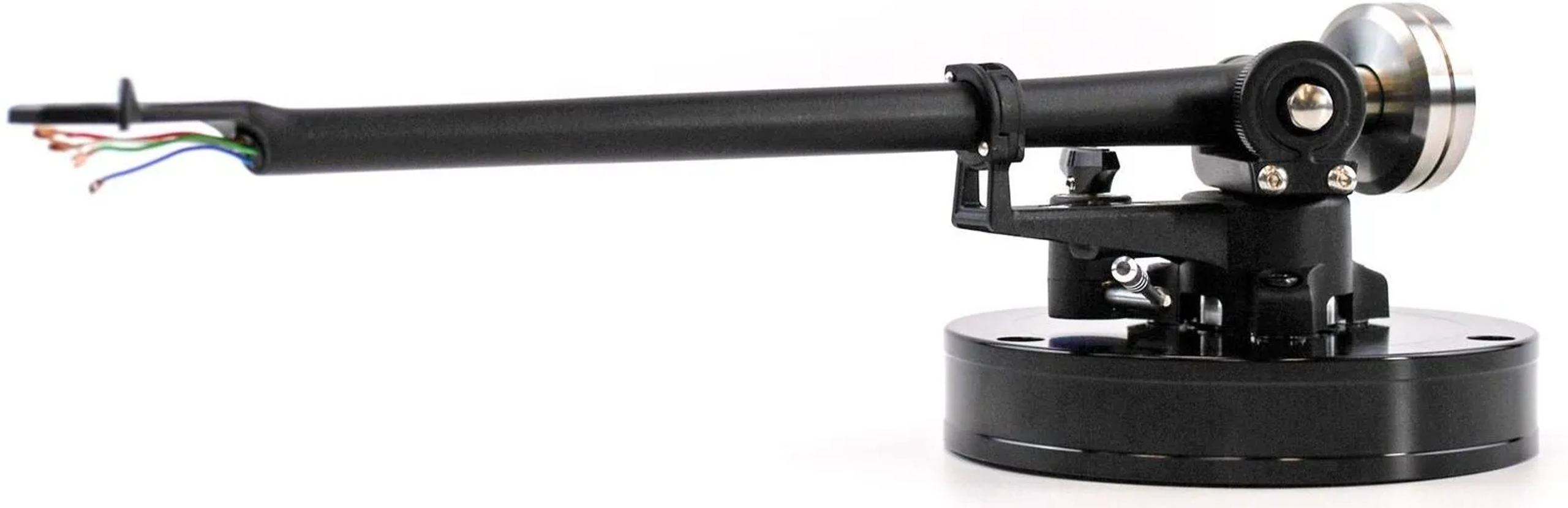

Ramię T8, rozwinięcie modelu T2

T8 zastępuje T2 w gamie ramion Michell i zachowuje jego zasadę konstrukcyjną, zwiększając sztywność mechaniki. Obudowa łożyska pionowego jest teraz aluminiowa, tuleja została przeprojektowana, a oś łożyska pionowego wykonana ze stali nierdzewnej. Zmiany te zwiększają sztywność i stabilność ramienia oraz ograniczają niepożądane ruchy i rezonanse. Łożyska są ręcznie dobierane w pary, a rurkę ramienia zaprojektowano tak, aby miała jak najmniej punktów rezonansowych.

Przy masie efektywnej 11 g T8 jest lekkim ramieniem. Masa efektywna oznacza ciężar „widziany” przez wkładkę podczas śledzenia rowka: lekkie ramię szybko reaguje na pofalowanie płyty i pasuje do wkładek o dość sztywnym zawieszeniu, takich jak Cusis E. Wewnętrzne okablowanie wykonano z miedzi o niewielkiej masie, a ramię zakończono przewodami gramofonowymi o niskiej pojemności, wyposażonymi w wysokiej jakości wtyki. T8 nie jest sprzedawane oddzielnie: Michell dostarcza je wyłącznie zamontowane we własnych gramofonach.

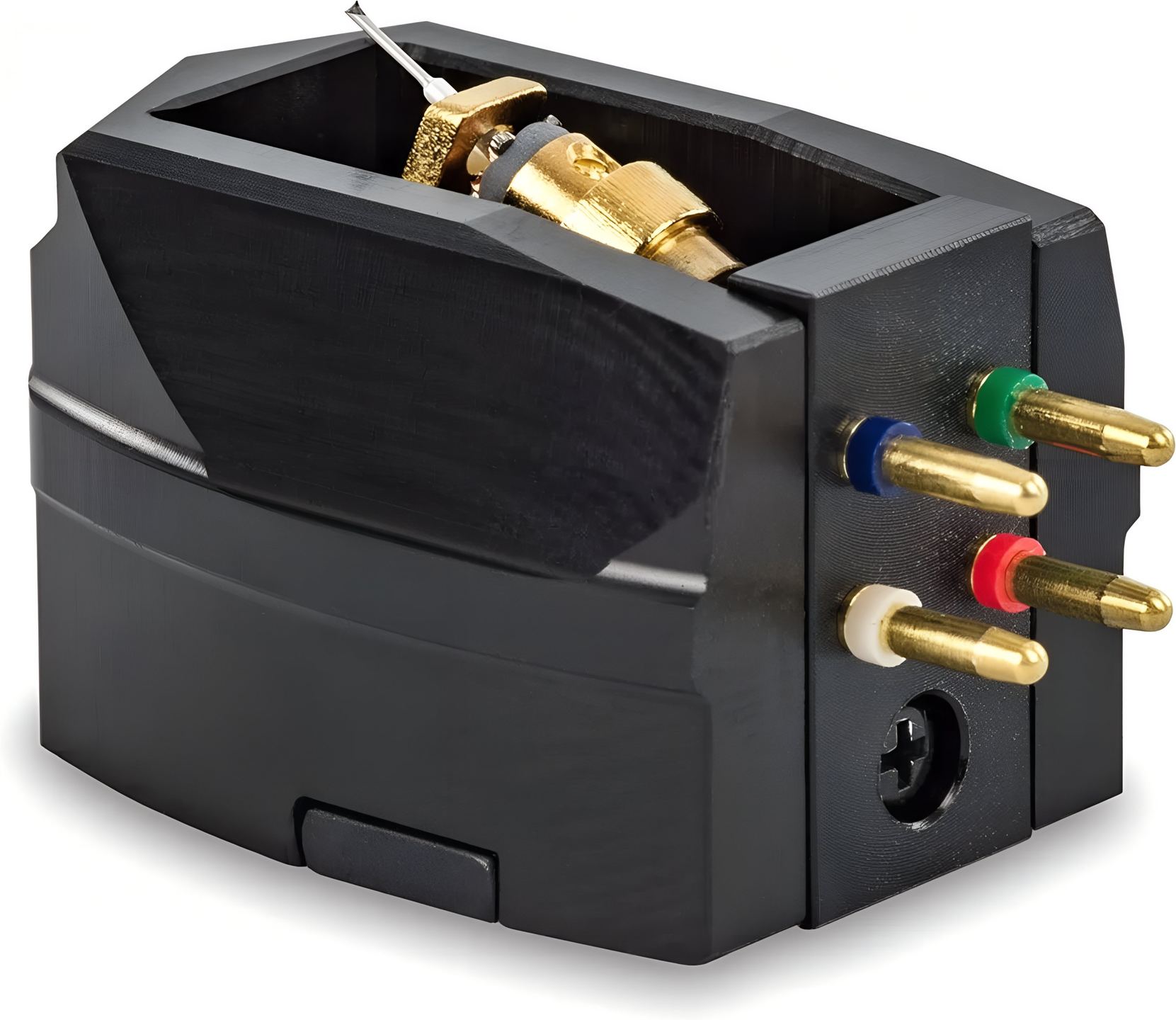

Cusis E, wkładka z ruchomą cewką o niskim poziomie wyjściowym

Cusis E otwiera gamę wkładek Michell. Działa na zasadzie ruchomej cewki (MC): miniaturowe cewki poruszają się w stałym polu magnetycznym, odwrotnie niż w popularniejszych wkładkach z ruchomym magnesem (MM). Układ ruchomy jest lżejszy, co sprzyja precyzji odczytu i szybkości narastania dźwięku. Magnes samarowo-kobaltowy w połączeniu z czystym żelazem wytwarza bardzo stabilne pole magnetyczne. Cewki są precyzyjnie nawijane drutem z czystej miedzi o średnicy 30 µm na ultralekkim karkasie, zamontowanym na elemencie tłumiącym dostrojonym do wiernego śledzenia rowka. Dla każdego modelu Cusis Michell dobiera liczbę zwojów, napięcie wyjściowe i materiał korpusu do zastosowanej igły.

Końcówka igły to diament o szlifie eliptycznym, węższy w kierunku rowka niż diament o szlifie stożkowym: lepiej odwzorowuje szybkie modulacje i dokładniej odtwarza wysokie tony. Jest osadzona na aluminiowym wsporniku. Korpus z acetalu o wysokiej gęstości jest przymocowany do szerokiego aluminiowego chassis, które pochłania drgania i stanowi sztywną podstawę całości. Zalecana siła nacisku wynosi 2 g, a pasmo przenoszenia rozciąga się od 20 Hz do 25 kHz.

System wymagający uzupełnienia o przedwzmacniacz MC

Przy napięciu wyjściowym 0,35 mV Cusis E dostarcza sygnał około dziesięciokrotnie słabszy niż wkładka MM. Wymaga wejścia gramofonowego MC o wysokim wzmocnieniu i niskim poziomie szumów, rzędu 60 dB lub większym, albo transformatora podwyższającego napięcie umieszczonego przed wejściem MM. Przedwzmacniacz musi umożliwiać obciążenie wkładki impedancją 100 Ω, zalecaną przez Michell przy impedancji wewnętrznej 4,5 Ω. Gramofon nie ma wbudowanego przedwzmacniacza: wyjście ramienia podłącza się do tego przedwzmacniacza gramofonowego, a przewód masy do jego dedykowanego zacisku, aby uniknąć przydźwięku.

Revolv został zaprojektowany tak, aby rozwijać się wraz z właścicielem. Jego konstrukcja pozwala stopniowo ulepszać zestaw zamiast wymieniać gramofon, zaczynając od wkładki, czyli elementu najłatwiejszego do wymiany.

Gramofon REVOLV

Konstrukcja i materiały

• Podstawa z litego aluminium o grubości 19 mm
  • Precyzyjnie obrobiona dla maksymalnej sztywności
  • Konstrukcja bez zawieszenia zapewniająca bezpośrednie mocowanie mechaniczne
• Talerz z Delrin z masą obwodową
  • Mosiężne obciążniki obwodowe o grubości 10 mm zwiększające bezwładność
  • Sztywne sprzężenie ramienia za pośrednictwem płyty z obrabianego aluminium
• Ręczne wykonanie
  • Zaprojektowany, wyprodukowany i ręcznie zmontowany w Wielkiej Brytanii
  • Ponadczasowa inżynieria i minimalistyczna forma

Układ napędowy i izolacja

• Niezależny, izolowany i ekranowany moduł silnika
  • Radykalnie ogranicza przenoszenie drgań na wrażliwe podzespoły
  • Zachowuje szczegółowość i klarowność muzyki
• Ekranowany zasilacz z elektronicznym wyborem prędkości
  • Silnik i zasilacz obrabiane z bloków aluminium lotniczego
  • Sztywne obudowy blokujące zakłócenia RF
• Uziemienie i ekranowane okablowanie
  • Całość uziemiona i połączona ekranowanym przewodem
  • Zapewnia czysty tor sygnałowy i wyjątkową jakość dźwięku

Stabilność i tłumienie

• Nóżki izolujące Sorbothane
  • Sześć punktów rozpraszania drgań
  • Optymalne tłumienie dla zachowania wierności dźwięku
• Odwrócone łożysko główne z pojedynczym rowkiem spiralnym i obiegiem oleju
  • Zapewnia stabilny i cichy obrót
  • Przyczynia się do precyzji i klarowności odtwarzania muzyki
• Zoptymalizowana konstrukcja mechaniczna
  • Bezpośrednie mocowanie bez zawieszenia
  • Bezwzględna stabilność układu napędowego

Możliwości rozbudowy i akcesoria

• Platforma z możliwością rozbudowy
  • Konstrukcja przygotowana na przyszłe ulepszenia
  • Gramofon, który można rozbudowywać i w który można inwestować przez lata
• Dołączone akcesoria
  • Pokrywa przeciwkurzowa
  • Docisk płyty

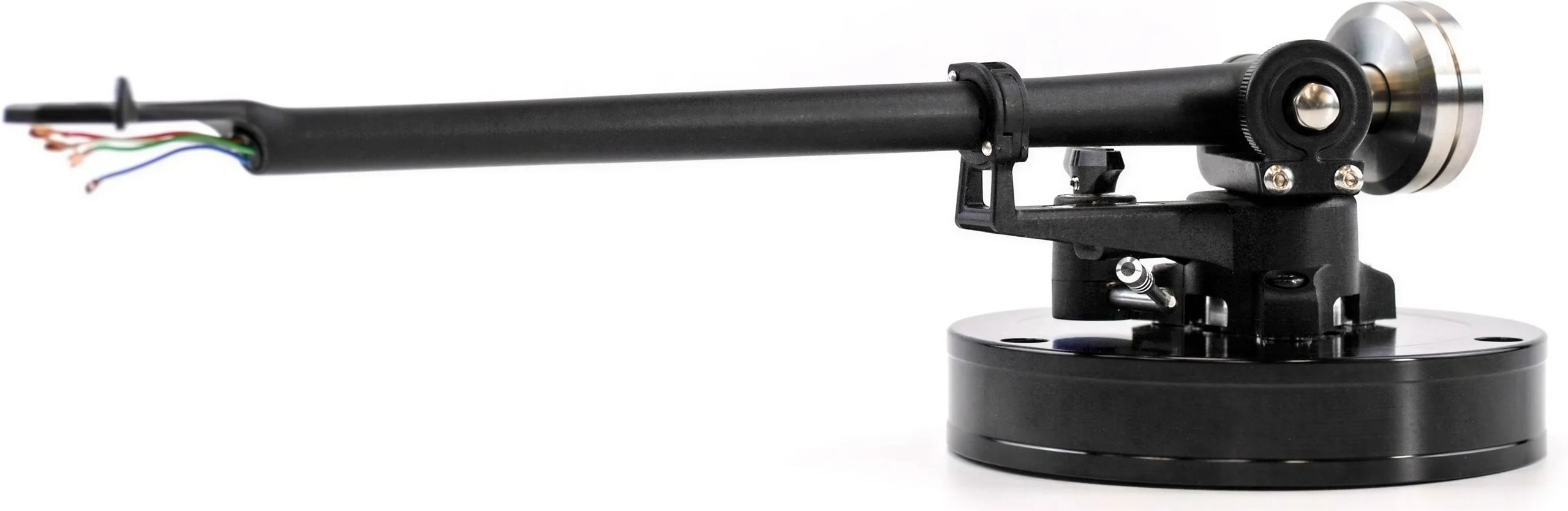

Ramię T8 Tonearm

Osiągi i jakość dźwięku

• Audiofilskie ramię gramofonowe najwyższej klasy
• Znaczna poprawa sztywności i stabilności w porównaniu z modelem T2
• Niezwykle szczegółowe i naturalne brzmienie

Specyfikacja mechaniczna

• Masa efektywna: niska (11 g)
• Odległość montażowa: 222 mm (mierzona od środka talerza do osi ramienia)
• Kompatybilność: gramofony Michell z serii Gyro

Projekt i konstrukcja

• Precyzyjne łożyska dobierane ręcznie
• Zaawansowana konstrukcja rurki ramienia zapewniająca maksymalną redukcję rezonansów
• Wewnętrzne okablowanie miedziane o małej masie
• Przewody gramofonowe o niskiej pojemności wyposażone w wysokiej klasy złącza

Zawartość opakowania

• Gramofon Michell Gyro z podstawą, talerzem i łożyskiem
• Odsprzęgnięty moduł silnika
• Zewnętrzny ekranowany zasilacz
• Pokrywa akrylowa
• Docisk płyty Michell
• Pasek napędowy
• Przewody połączeniowe i uziemiające
• Instrukcja obsługi

Wkładka Cusis E

Budowa fizyczna

• Typ: wkładka z ruchomą cewką (MC)
• Szlif igły: eliptyczny
• Wspornik igły: aluminium
• Rama: szeroka rama aluminiowa
• Korpus: acetal o wysokiej gęstości

Parametry audio

• Siła nacisku: 2,0 g
• Pasmo przenoszenia: 20 Hz – 25 000 Hz
• Separacja kanałów: 23 dB
• Zrównoważenie kanałów: < 1 dB
• Zdolność śledzenia rowka: 70 µ / 2,0 g
• Podatność: 8 × 10⁻⁶ cm / dyne

Parametry elektryczne

• Napięcie wyjściowe: 0,35 mV
• Zalecane obciążenie: 100 Ω
• Impedancja wewnętrzna: 4,5 Ω
• Uzwojenie: czysta miedź 30 μm, precyzyjnie nawijana

Konstrukcja techniczna

• Magnes: samarowo-kobaltowy połączony z czystym żelazem dla stabilnego pola magnetycznego
• Tłumik: zaprojektowany z myślą o precyzyjnym śledzeniu rowka
• Optymalizacja: każdy element (liczba zwojów, poziom wyjściowy, korpus) jest dopasowany do profilu igły dla optymalnego brzmienia

Informacje ogólne

• Masa: 8,9 g
• Zalecany czas wygrzewania: > 40 godzin
