Velodyne SCIWDVR + SCIWBB

Velodyne SCIWDVR + SCIWBB: ścienny subwoofer podwójnego modułu

Głębokie basy bez widocznego zajmowania miejsca? Tę obietnicę spełnia zabudowany system z serii SubContractor. Velodyne opracowało tu radykalne podejście: głośnik w kształcie litery T, montowany pionowo w przestrzeni ściany, z uszczelnioną obudową tylną. Po instalacji jedynym widocznym elementem jest wąska maskownica, zdradzająca obecność subwoofera zdolnego do zejścia do 22 Hz.

Prostokątny przetwornik zaprojektowany do zabudowy w ścianie

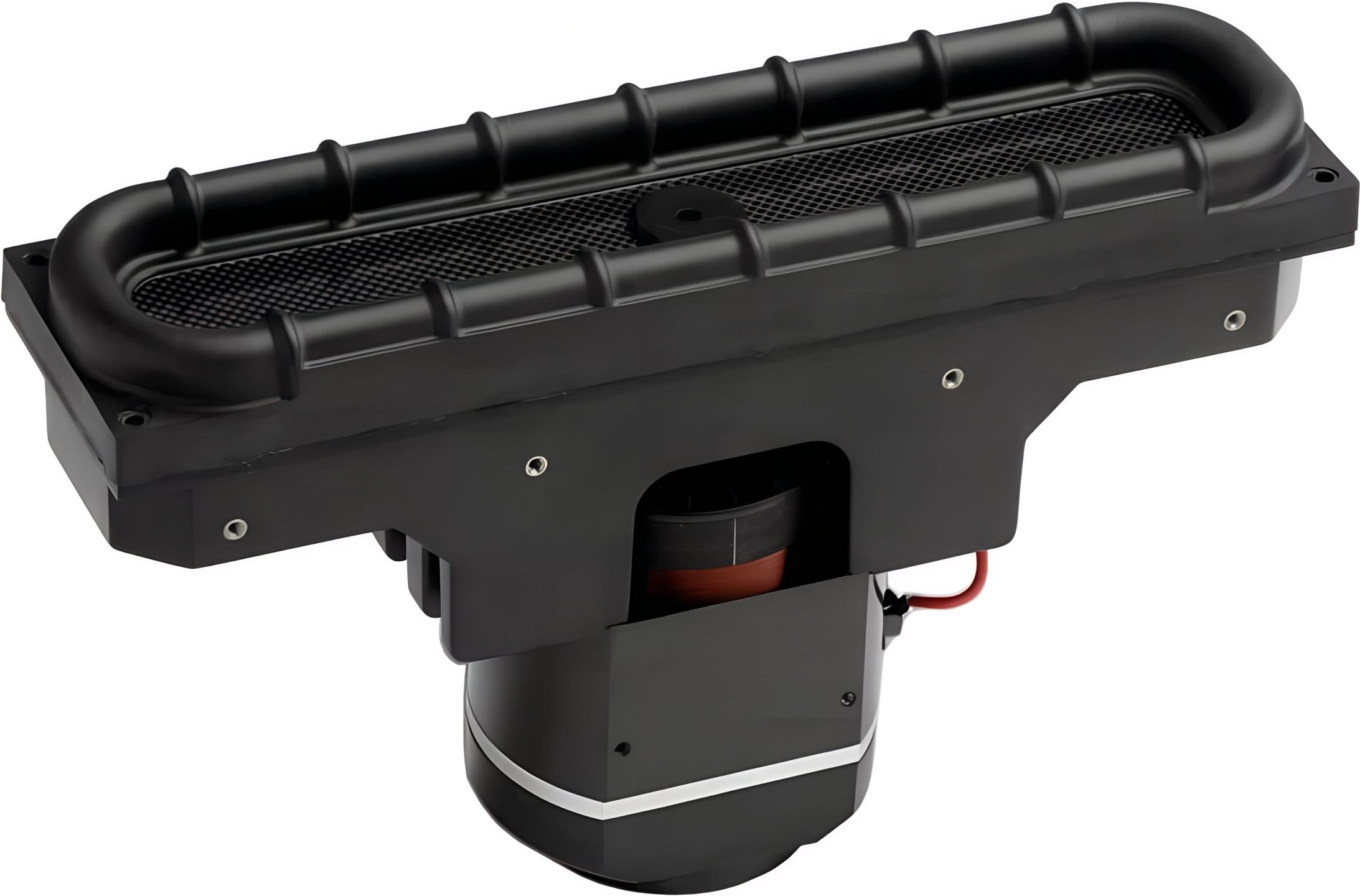

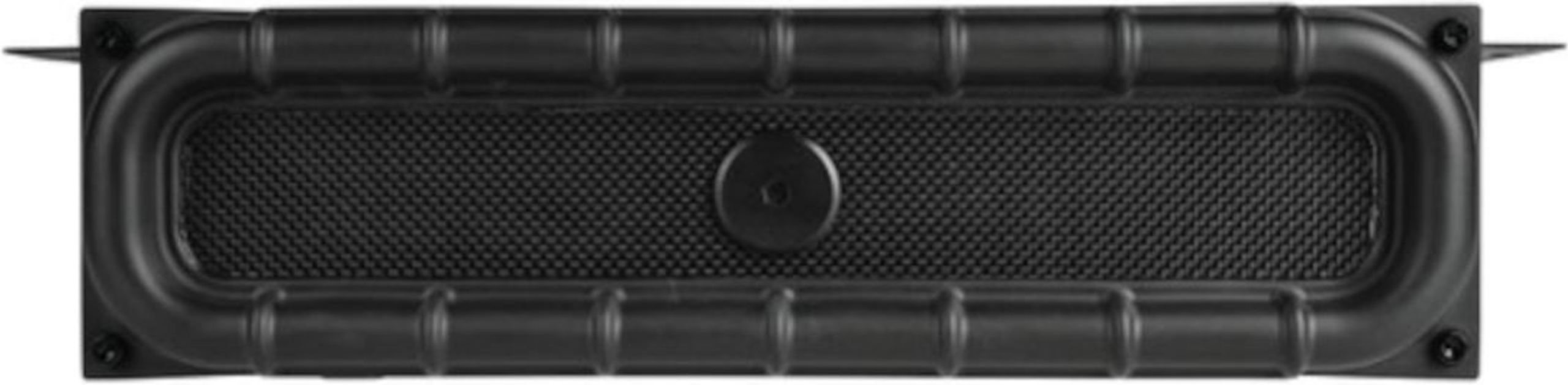

Sercem SCIWDVR jest opatentowany głośnik o nietypowym kształcie: prostokątna membrana 3 x 13,25 cala (około 7,6 x 33,6 cm) zamontowana pionowo w kształcie litery „T”. Ta geometria odpowiada na konkretną trudność montażową. W standardowej ścianie odległość między słupkami nie przekracza 9 cm głębokości. Klasyczny, okrągły przetwornik o poziomym wychyleniu przekazywałby swoje drgania bezpośrednio na sąsiednie płyty gipsowo-kartonowe. Dzięki skierowaniu membrany ku górze lub dołowi (w zależności od sposobu montażu) Velodyne zamyka energię mechaniczną wewnątrz obudowy, zamiast przenosić ją na konstrukcję.

Trzycalowa cewka drgająca z podwójnym uzwojeniem oraz magnes neodymowy o masie 275 oz zapewniają przetwornikowi maksymalne wychylenie 25 mm. To wysoka wartość jak na głośnik o takiej powierzchni membrany: mniejszą powierzchnię kompensuje duży skok, co pozwala osiągnąć poziomy ciśnienia akustycznego porównywalne z 10-calowym subwooferem podłogowym.

Dwa moduły dla uproszczenia montażu

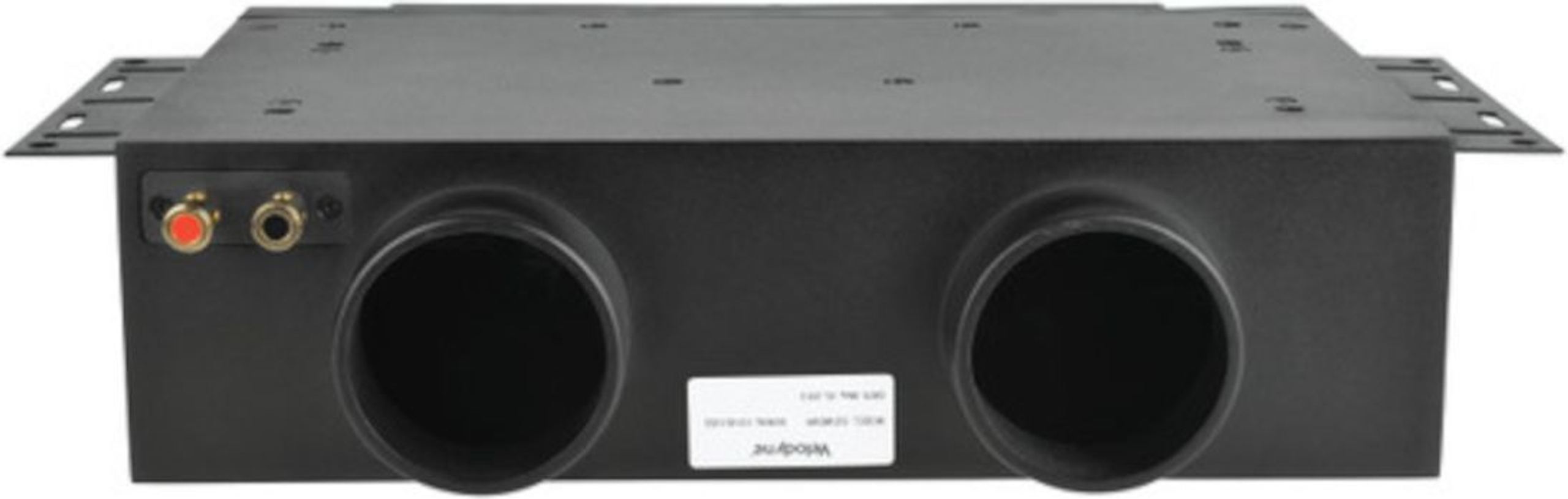

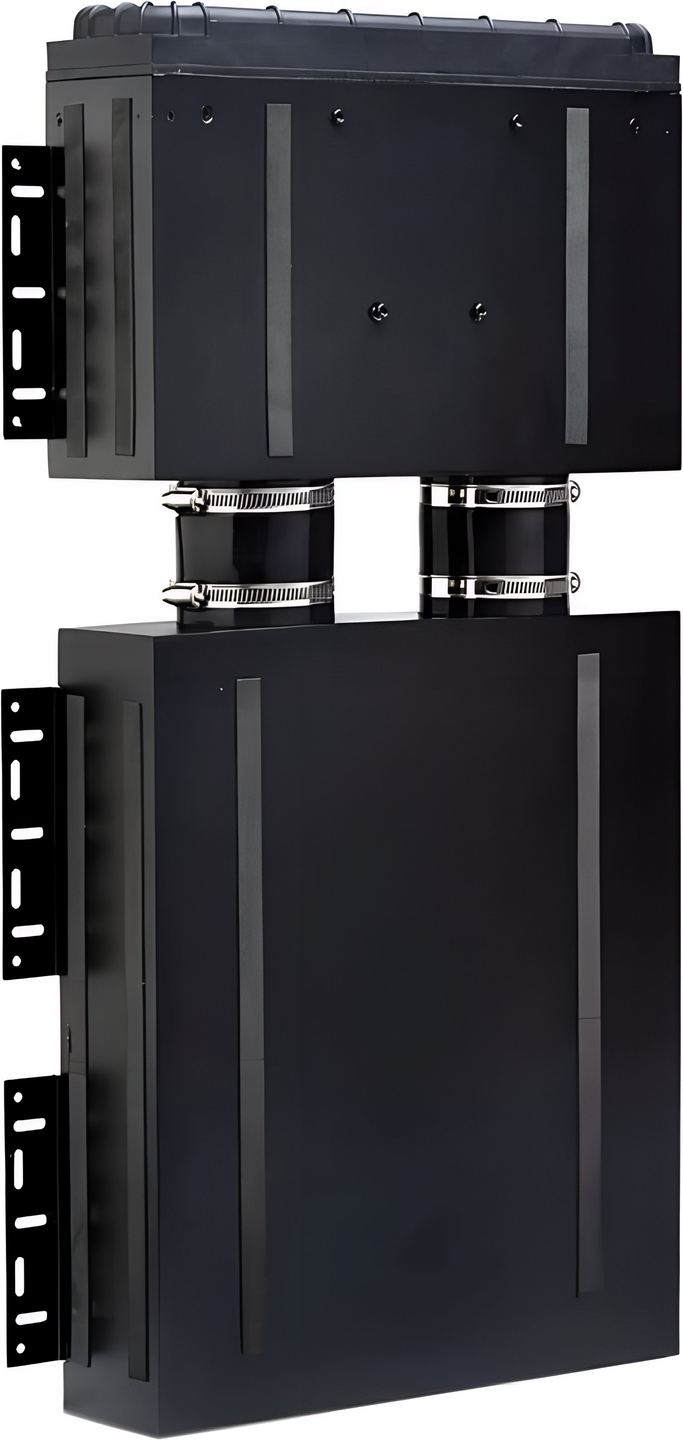

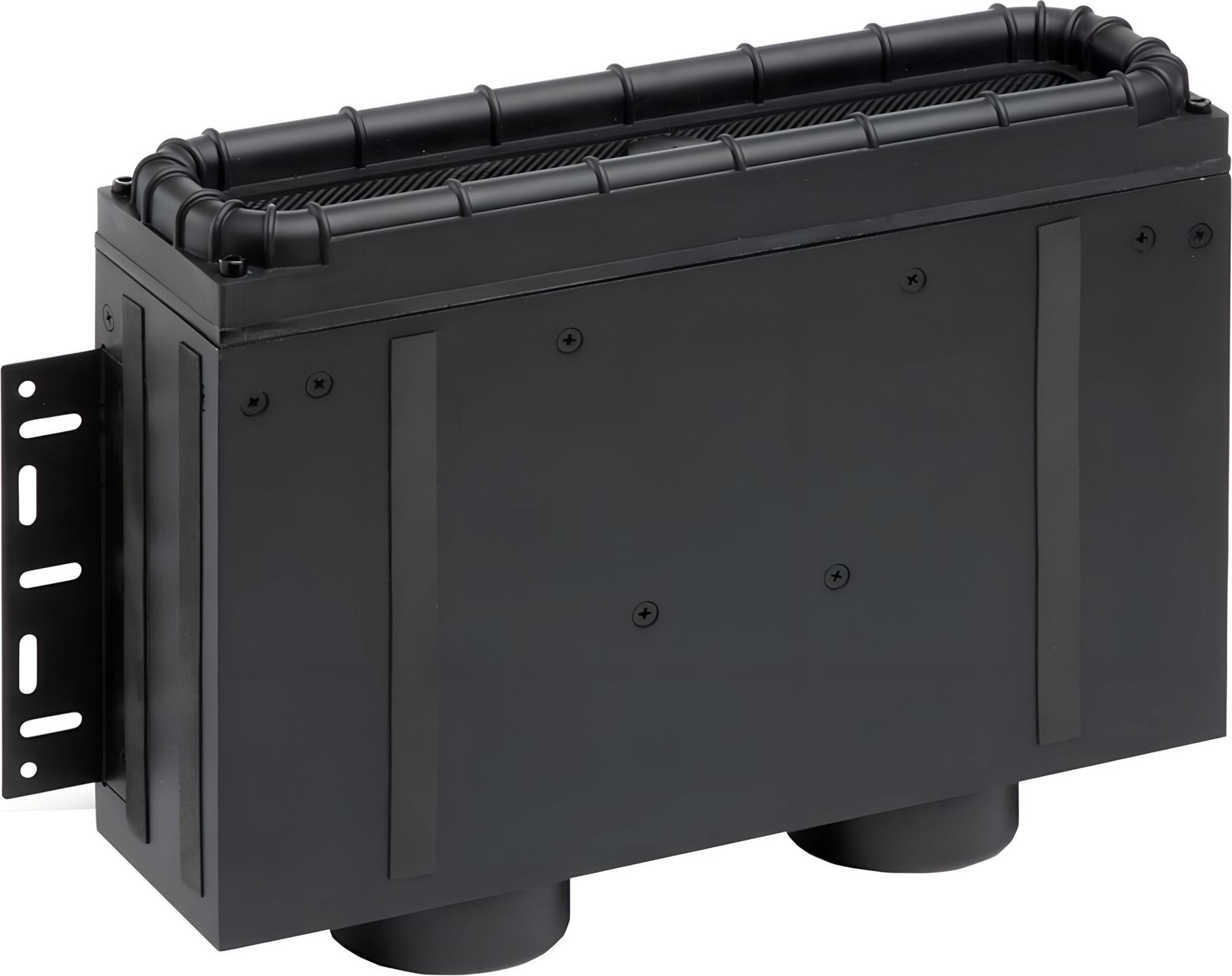

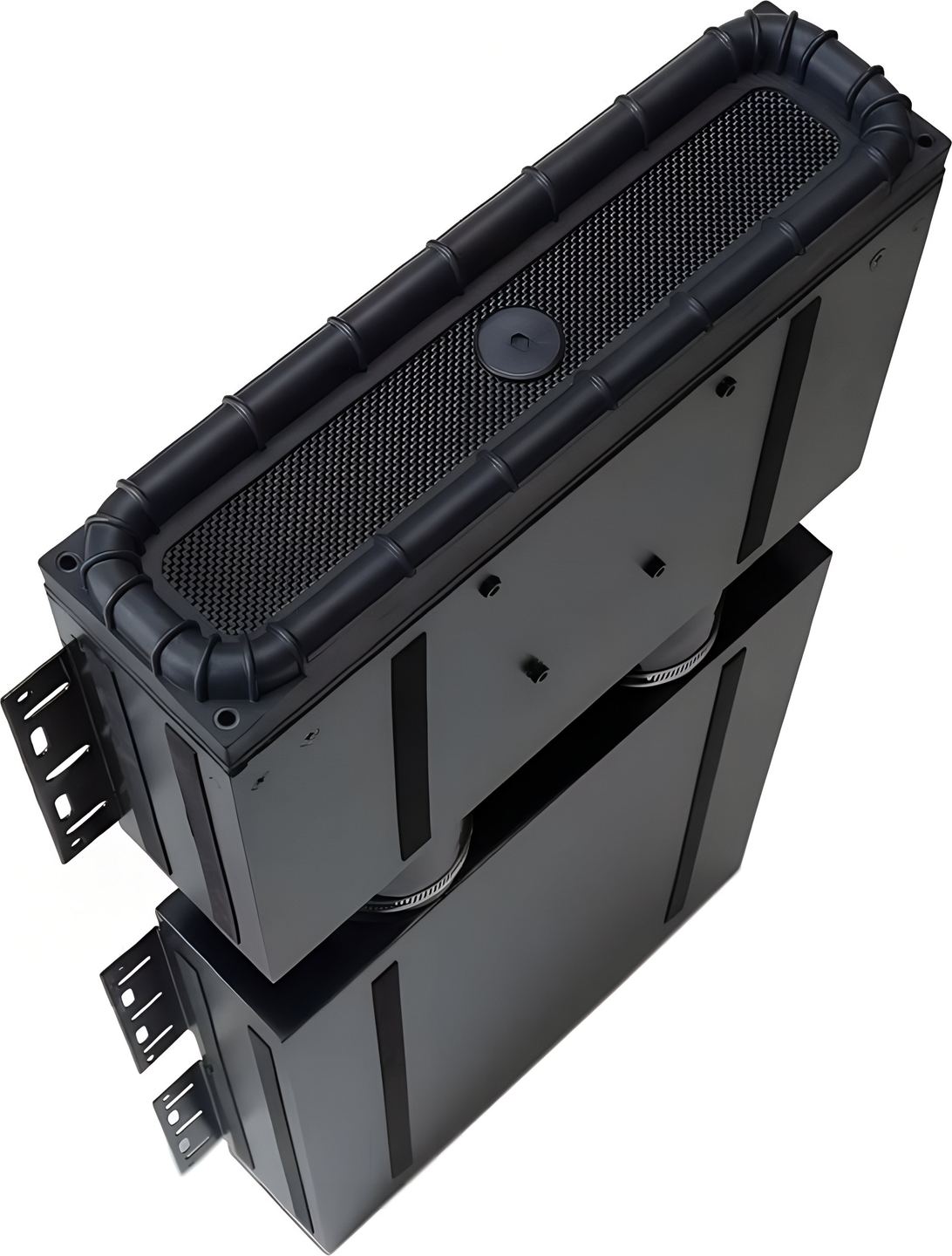

System składa się z dwóch elementów dostarczanych osobno. SCIWBB to obudowa tylna, szczelna skrzynia o ściankach grubości 4 mm, mocno wytłumiona w celu wyeliminowania niepożądanych rezonansów. Montuje się ją między słupkami konstrukcji drewnianej lub metalowej, najlepiej przed położeniem poszycia. SCIWDVR, zawierający przetwornik i maskownicę, podłącza się następnie za pomocą elastycznych przewodów silikonowych.

W nowym budownictwie instalator najpierw montuje obudowę tylną, zamyka ścianę płytą g-k, następnie wycina otwór pod maskownicę i podłącza moduł głośnikowy. W modernizacjach jest to również możliwe, ale wymaga bardzo dokładnego zlokalizowania słupków oraz upewnienia się, że w strefie montażu nie przebiegają żadne przewody ani instalacje. Minimalny rozstaw między słupkami wynosi 16 cali (40 cm), co odpowiada standardowi północnoamerykańskiemu, ale może sprawiać kłopot w niektórych, gęściej rozstawionych konstrukcjach europejskich.

Dwie maskownice, dwie logiki integracji

Velodyne oferuje dwie wersje maskownicy. Standardowa maskownica ma wymiary 43 x 35 cm i zapewnia bezpośredni dostęp do przetwornika na potrzeby serwisu lub wymiany. Maskownica designer, zdecydowanie dyskretniejsza (46 x 12 cm), prezentuje jedynie wąską szczelinę. Wymaga jednak schowania pozostałej części obudowy pod poszyciem ściany, bez możliwości późniejszej ingerencji bez demontażu.

Wybór między nimi zależy od priorytetu: maksymalna dyskrecja lub łatwy dostęp serwisowy. Obie maskownice są białe i można je przemalować na kolor ściany.

Właściwości akustyczne i wymagania względem wzmacniacza

SCIWDRV oferuje pasmo przenoszenia 22–120 Hz przy -3 dB, z zniekształceniami harmonicznymi poniżej 5%. Jest to subwoofer pasywny, bez wbudowanego wzmacniacza. Velodyne zaleca wzmacniacz SC-1250 z tej samej serii, który dostarcza 1250 W RMS przy 4 omach (3000 W mocy szczytowej) i zawiera DSP z automatyczną korekcją w siedmiu pasmach, regulowanym filtrem dolnoprzepustowym 30–160 Hz oraz presetami dopasowanymi do każdego modelu z gamy SubContractor.

Zastosowanie innego wzmacniacza jest technicznie możliwe, ale SC-1250 ma wgrane charakterystyki korekcji specyficzne dla każdego subwoofera z serii. Bez tych ustawień brzmienie może być mniej liniowe lub słabiej kontrolowane w najniższym basie. Jeden wzmacniacz może zasilać dwa moduły SCIWDVR jednocześnie, co przydaje się w dużych pomieszczeniach lub do wyrównania modów rezonansowych.

Dane techniczne

Konstrukcja głośnika

• Opatentowana konstrukcja z pionowym głośnikiem w kształcie litery T
  • Ogranicza przenoszenie drgań na ściany
  • Zatrzymuje energię mechaniczną wewnątrz obudowy
• Efektywne wymiary przetwornika: 3 x 13,25 cala
• Cewka drgająca: 3 cale, podwójne uzwojenie
• Magnes: 275 oz, neodymowy
• Maksymalne wychylenie: 25 mm
• Orientacja głośnika: skierowany w górę lub w dół, w zależności od instalacji
• Ekranowanie magnetyczne: kompatybilny z ekranami CRT

Modułowy system instalacji

• Dwa moduły dla ułatwienia montażu
  • Moduł głośnika SCIWDVR
  • Moduł tylnej obudowy SCIWBB
• Tylna, zamknięta obudowa
  • Konstrukcja o grubości 4 mm
  • Silne tłumienie
• Połączenie za pomocą przewodów z gumy silikonowej

Wymiary i akcesoria

• Łączne wymiary: 72 x 35,6 x 8,9 cm (bez maskownic)
• Standardowa maskownica: 43 x 35 cm
  • Umożliwia dostęp i konserwację
• Maskownica designerska: 46 x 12 cm
  • Dyskretny profil
  • Wymaga nałożenia forniru na obudowę

Montaż i wymagania

• Nowe budownictwo: mocowanie tylnej obudowy między słupkami, montaż płyt g-k, następnie instalacja głośnika i maskownicy
• Renowacja: wymaga precyzyjnego zlokalizowania słupków i braku przeszkód
• Wymagania dotyczące konstrukcji szkieletowej: minimalny rozstaw słupków 16 cali (około 40 cm)
• Łączna waga wysyłkowa: 19,5 kg (2 kartony)

Parametry akustyczne

• Pasmo przenoszenia: 22 – 120 Hz (-3 dB)
• Zniekształcenia harmoniczne: < 5%
• Charakter brzmienia: precyzyjne, kontrolowane, z wyraźnymi transjentami
