Ortofon MC Vertex

Ortofon MC Vertex: flagowa wkładka z serii Exclusive

Przez ponad dziesięć lat diament Replicant 100 wieńczył najbardziej ambitne wkładki Ortofon. MC Vertex otwiera nowy rozdział: duński producent zastępuje go całkowicie nowym profilem diamentu, Vertex, i na nowo opracowuje mechaniczny łańcuch łączący rowek z cewkami. Zaprezentowana na targach High End w Wiedniu w 2026 roku, staje się nowym szczytowym modelem serii Exclusive, gdzie każdy element został obliczony tak, aby działać w zgodzie z pozostałymi.

Diament zaprojektowany tak, by idealnie dopasować się do rowka

Profil o liniowym kontakcie nie jest u Ortofon nowością, ale diament Vertex wnosi do niego nowe podejście do odczytu. Jego geometria oferuje promień odczytu 4 µm i promień kontaktu zwiększony do 110 µm, czyli powierzchnię styku ze ściankami rowka większą niż w klasycznych szlifach. Korzyść jest konkretna: rozkładając nacisk na większy obszar, igła śledzi rowek stabilniej, mniej zużywa winyl i utrzymuje równomierny kontakt w najbardziej gęstych fragmentach, tam gdzie diament o małej powierzchni styku może tracić kontakt.

Wspornik również z litego diamentu

Zastosowanie diamentu osadzonego na pręcie również wykonanym z diamentu wynika z prostej logiki: im bardziej wspornik jest sztywny i lekki, tym więcej energii wychwyconej przez igłę dociera do cewek bez strat po drodze. Ortofon montuje diament Vertex w mikrootworze wykonanym laserowo, z ciasnymi tolerancjami, które ustalają wyrównanie i pozwalają odtwarzać je z jednej wkładki na drugą. Pręt jest następnie polerowany laserowo, aby usunąć nierówności powierzchni mogące zakłócać śledzenie rowka. Całość tworzy krótki i stabilny interfejs między igłą a układem przetwarzania, co ogranicza straty i pasożytnicze opóźnienia.

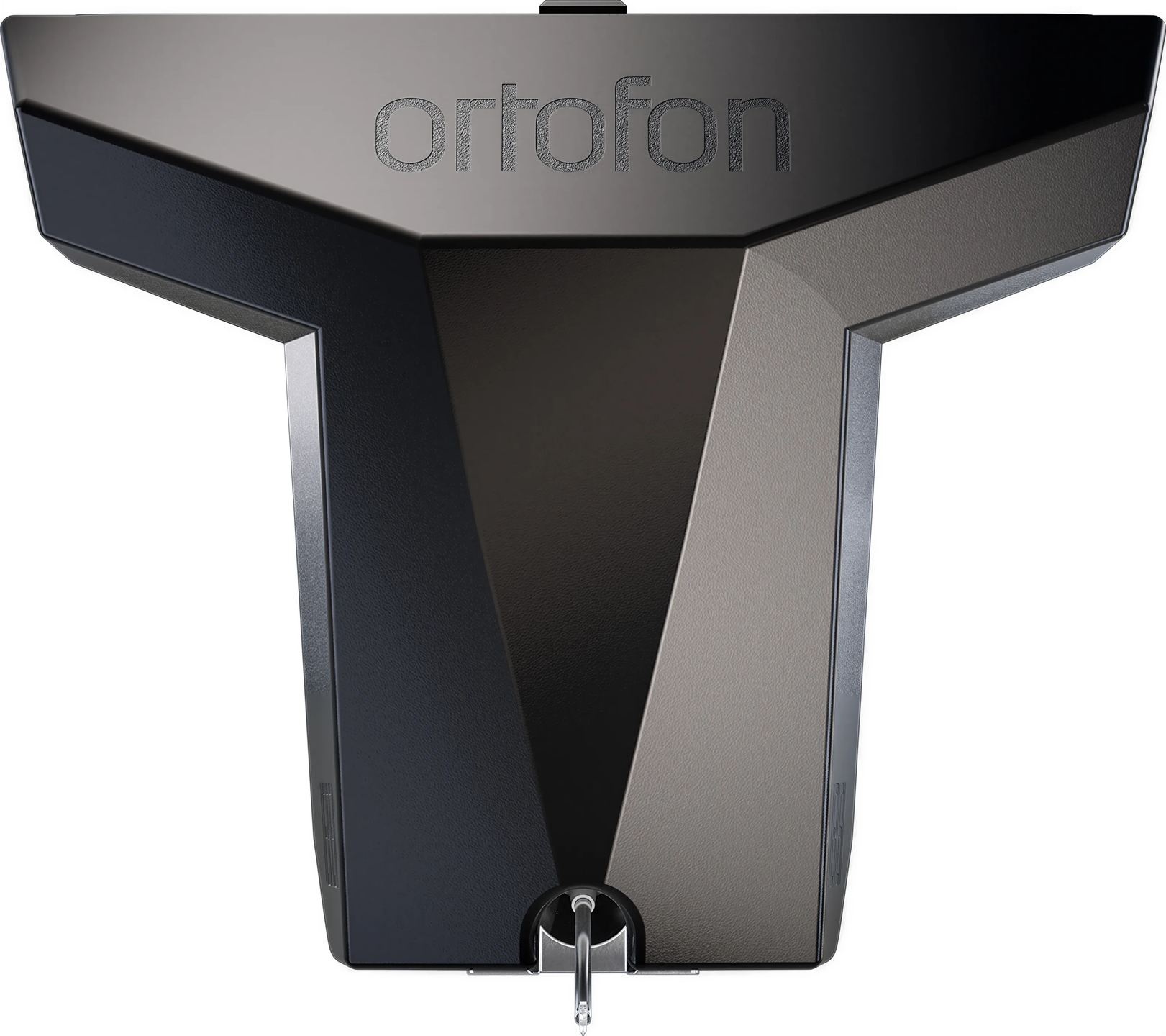

Korpus z tytanu drukowany laserowo

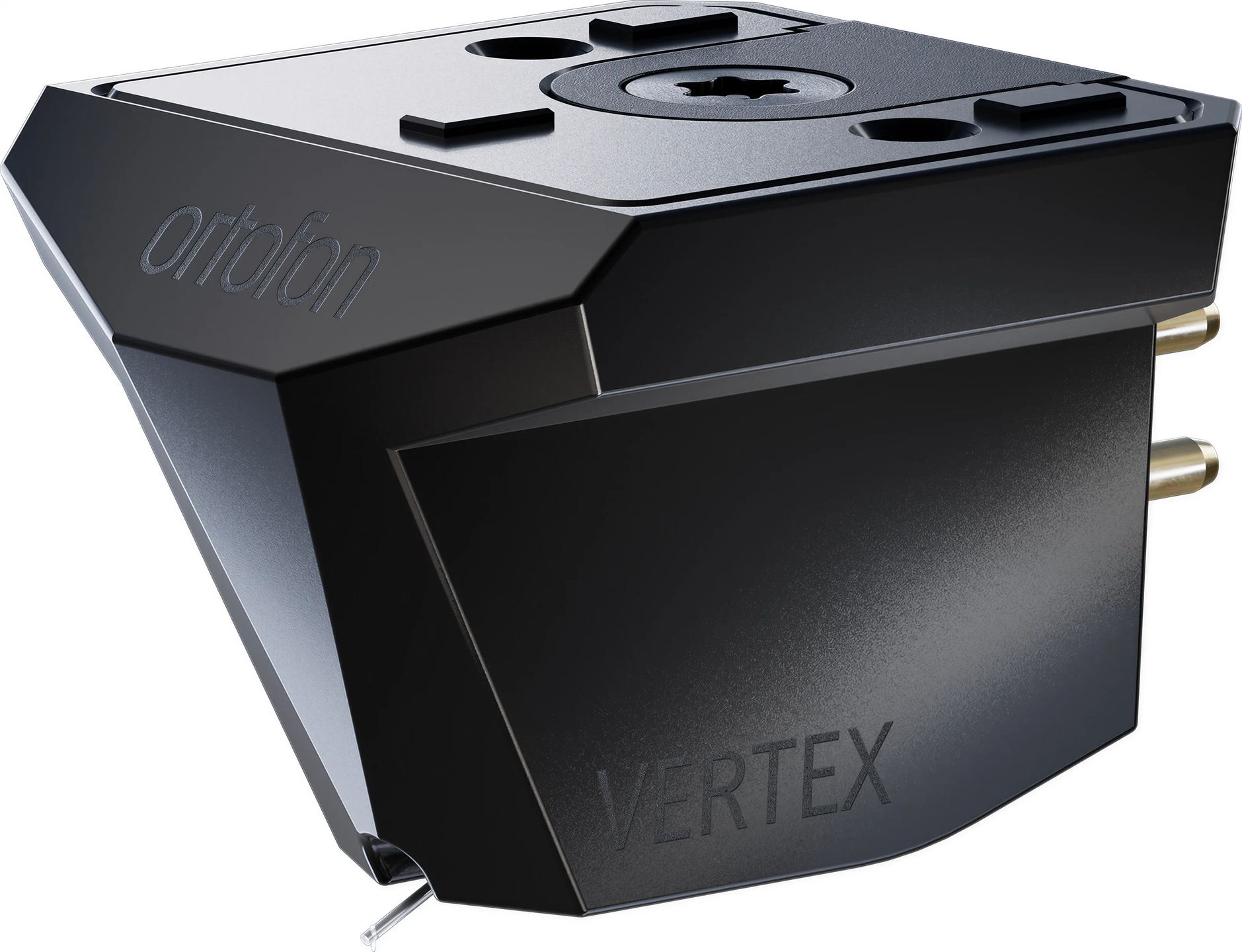

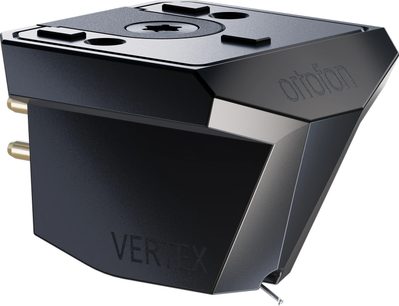

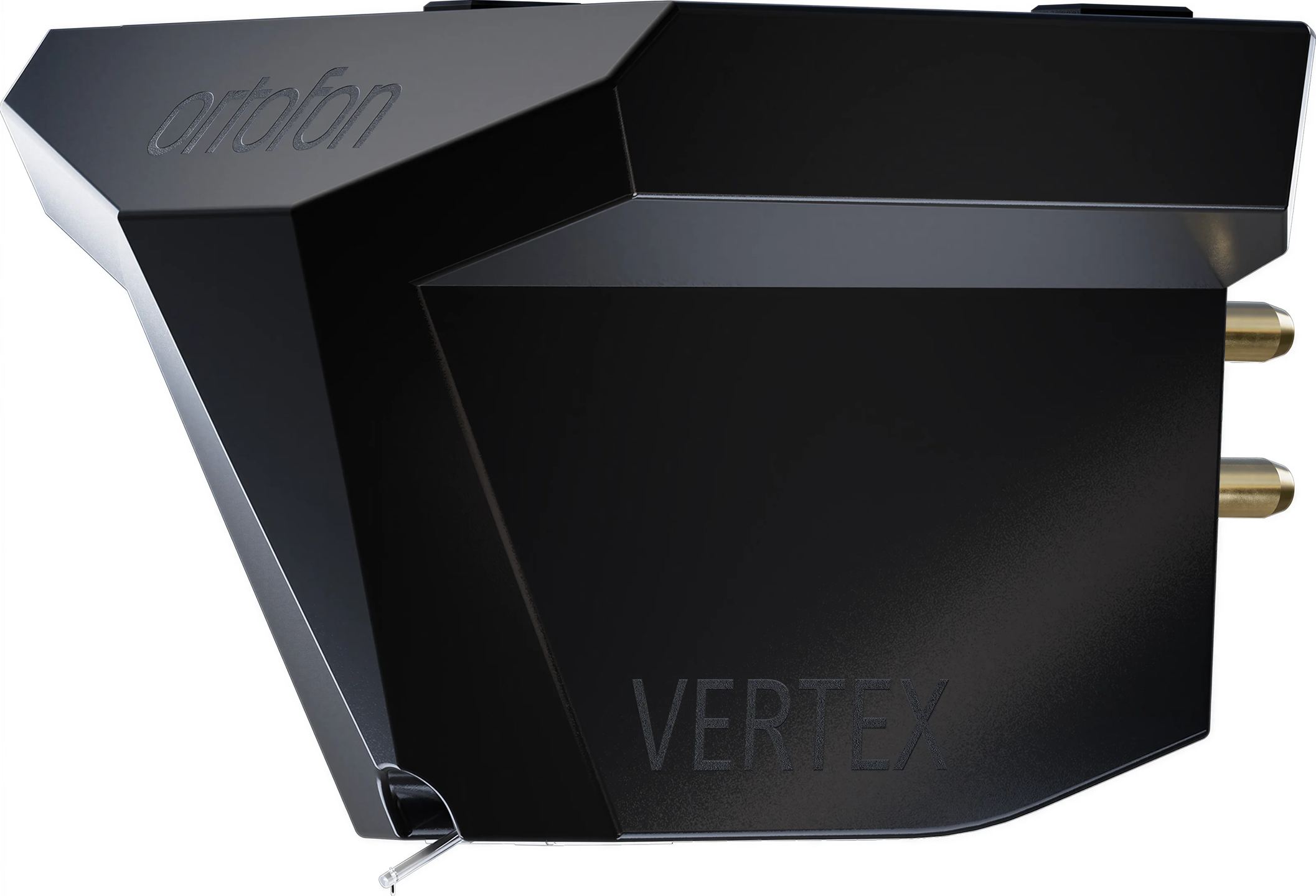

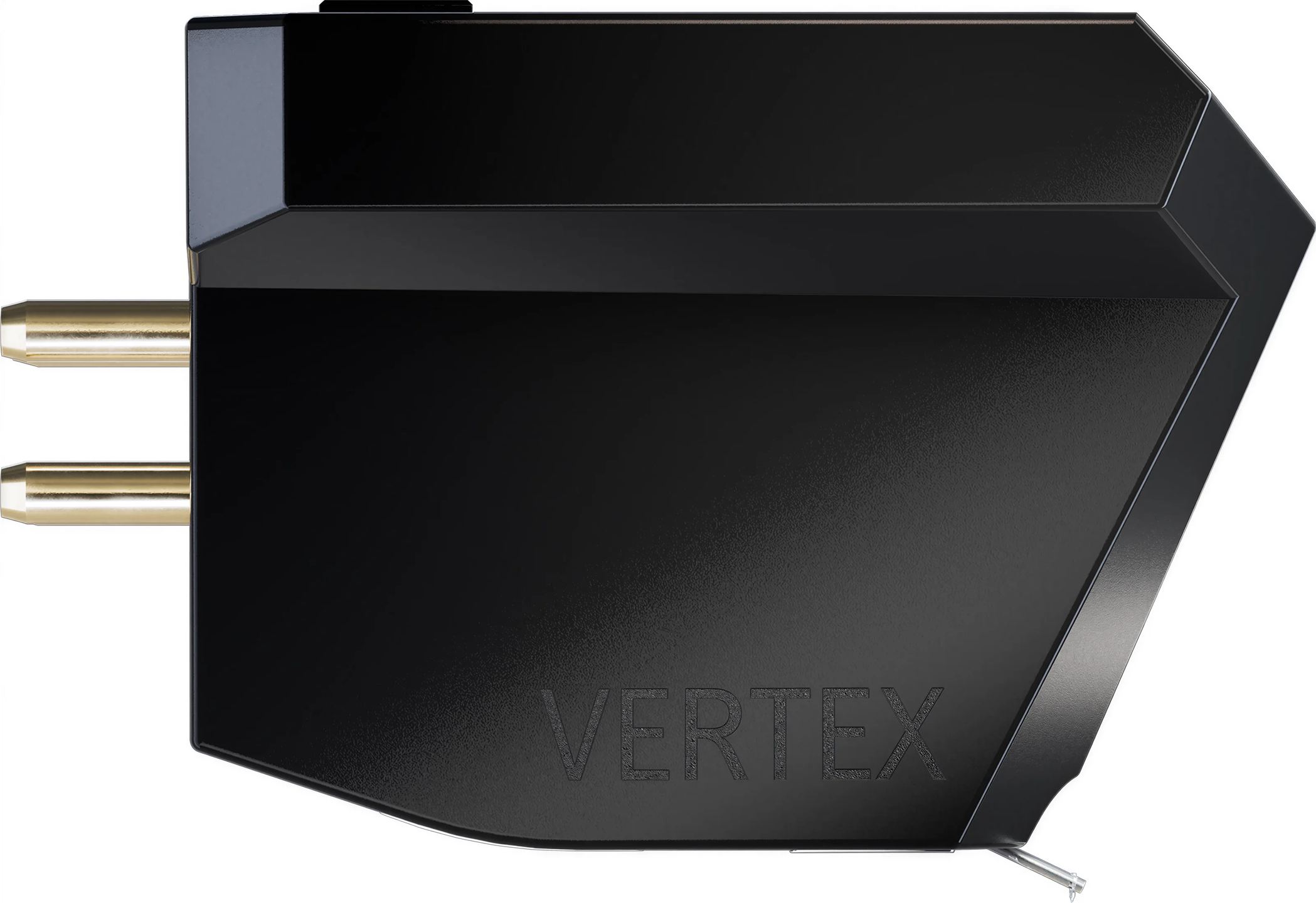

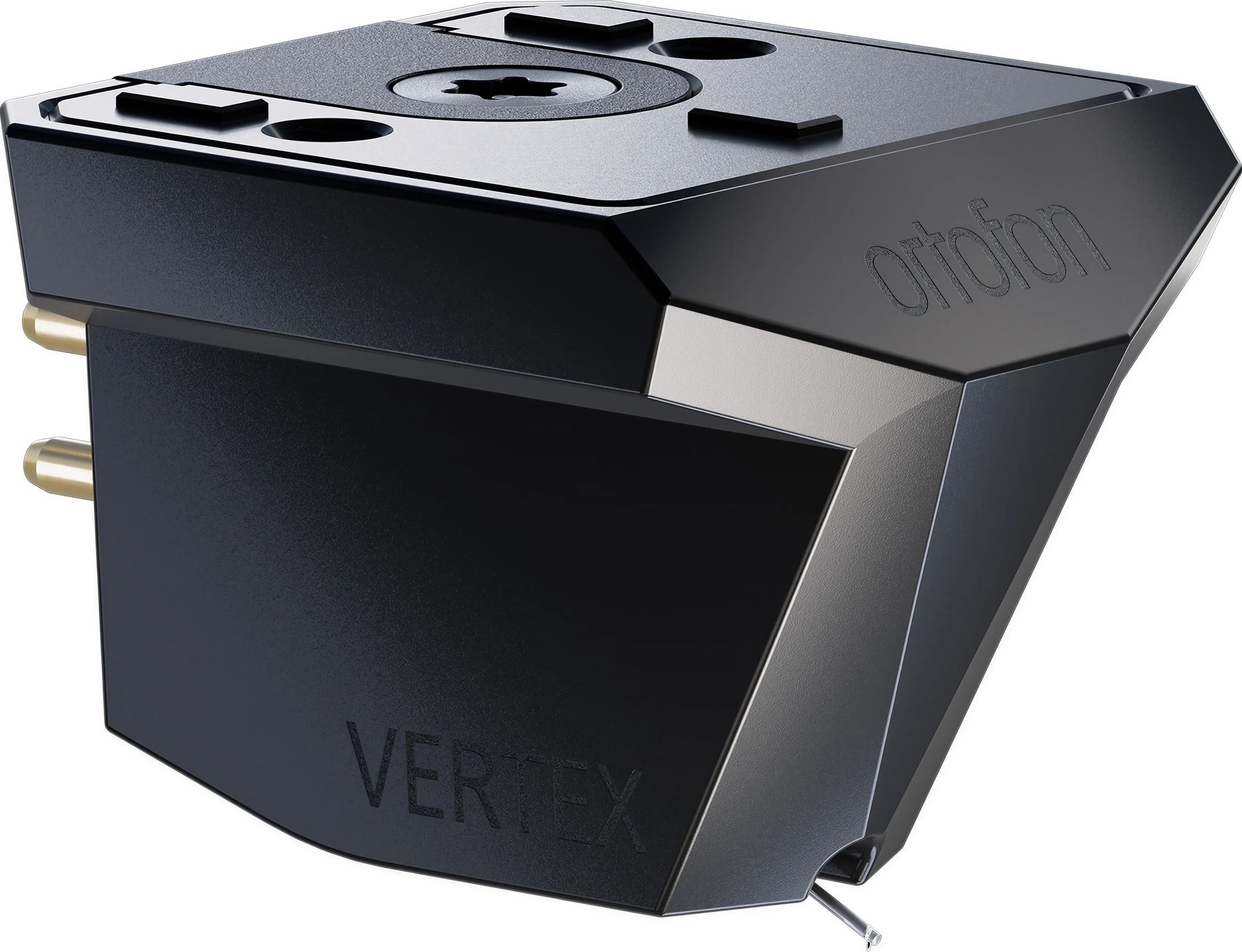

Korpus i wewnętrzny rdzeń są wytwarzane z tytanu metodą selektywnego stapiania laserowego (Selective Laser Melting). Zamiast obrabiać element z litego materiału, Ortofon buduje strukturę warstwa po warstwie, co pozwala precyzyjnie kontrolować geometrię, rozkład mas i tłumienie wewnętrzne z dokładnością, jaką klasyczna obróbka osiąga z trudem. Marka przewidziała w nim komorę tłumiącą i dopracowała sztywność tak, aby korpus pozostawał bezwładny i przekazywał jak najmniej rezonansów do części aktywnej. Czarne wykończenie pochodzi z powłoki powierzchniowej DLC (Diamond-Like Carbon), a oznaczenia są grawerowane laserowo.

Srebrne cewki i niemagnetyczna armatura

Po stronie generowania sygnału Ortofon stosuje niemagnetyczną armaturę. Eliminując wszelkie materiały magnetyczne z części ruchomej, wkładka zmniejsza masę będącą w ruchu i usuwa pasożytnicze interakcje z polem magnesu, co pomaga zachować liniową konwersję mechaniczno-elektryczną. Cztery cewki są rozmieszczone na nośnikach z dzielonymi biegunami, dwie dodatnie i dwie ujemne, nawinięte drutem ze srebra o wysokiej czystości. Obwód magnetyczny został dopracowany tak, aby zapewnić równomierną gęstość strumienia od jednej cewki do drugiej. Deklarowany przez markę rezultat: separacja kanałów na poziomie 30 dB przy 1 kHz oraz stabilny sygnał w całym paśmie.

Kontrola rezonansów w całym paśmie

Kontrola rezonansów opiera się na systemie Wide Range Damping, opatentowanym przez Ortofon. Zasada działania: platynowy dysk umieszczony między dwoma elastomerami o różnych właściwościach, które tłumią ruchy armatury w całym zakresie słyszalnego pasma, a nie tylko w wąskim wycinku. Odpowiednio dobierając charakterystykę dwóch rodzajów gumy, opracowanych we własnym zakresie, Ortofon precyzyjnie reguluje pochłanianie energii mechanicznej i ogranicza tryby rezonansowe, które w przeciwnym razie zabarwiałyby sygnał.

Całość zestrojona pod kątem liniowości

Rozpatrywany osobno, każdy wybór techniczny ma swoje uzasadnienie. Ich znaczenie wynika przede wszystkim ze sposobu, w jaki ze sobą współpracują: profil diamentu, wspornik, generator, tłumienie i korpus zostały obliczone wspólnie, tak aby żadne ogniwo nie pogarszało pracy pozostałych. Pomiary odzwierciedlają tę spójność. Charakterystyka częstotliwościowa mieści się w zakresie ±1 dB między 20 Hz a 20 kHz, równowaga między kanałami utrzymuje się na poziomie 0,1 dB przy 1 kHz, a impedancja wewnętrzna wynosi 19 omów. Napięcie wyjściowe osiąga natomiast maksymalnie 0,3 mV: to wkładka MC o niskim poziomie wyjściowym, wymagająca przedwzmacniacza gramofonowego zdolnego do czystego wzmocnienia sygnału, do czego wrócimy poniżej. Do regulacji Ortofon zaleca siłę nacisku 2,5 g oraz obciążenie powyżej 100 omów.

Specyfikacja techniczna

Typ wkładki

• Typ: MC (Moving Coil), o niskim poziomie wyjściowym
• Kąt odczytu: 23°

Igła

• Diament Vertex, profil o zaawansowanym kontakcie liniowym (line contact)
• Mikroskopowy odczyt rowka
• Promień odczytu (r): 4 µm
• Promień kontaktu (R): 110 µm (czyli r / R 4 / 110 µm)
• Rozszerzona powierzchnia kontaktu dla lepszego rozłożenia nacisku na ścianki rowka
• Wysoka rozdzielczość i stabilność w złożonych fragmentach

Wspornik

• Wspornik z litego diamentu (Solid Diamond Cantilever)
• Powierzchnia polerowana laserowo w celu ograniczenia nierówności mechanicznych
• Sztywna i lekka struktura
• Połączenie diament-wspornik wykonane laserowo, z ciasnymi tolerancjami
• Precyzyjne mikrowiercenie do montażu diamentu
• Bezpośredni transfer energii, bez strat pasożytniczych

Korpus i konstrukcja

• Korpus z tytanu wykonany metodą selektywnego stapiania laserowego (Selective Laser Melting, SLM)
• Powłoka powierzchniowa DLC (Diamond-Like Carbon), czarne wykończenie
• Zoptymalizowana struktura wewnętrzna ze zintegrowaną komorą tłumiącą
• Oznaczenia grawerowane laserowo
• Masa wkładki: 15 g
• Cel: wysoka bezwładność mechaniczna i redukcja rezonansów

System przetwarzania

• 4 cewki na wspornikach z dzielonymi biegunami (2+ i 2−)
• Drut nawojowy: srebro o wysokiej czystości
• Niemagnetyczna armatura
• Obwód magnetyczny zoptymalizowany pod kątem bardzo liniowej konwersji mechaniczno-elektrycznej
• Wysoka separacja kanałów i stabilny sygnał

System tłumienia

• Technologia Wide Range Damping, opatentowana przez Ortofon
• Dysk platynowy między dwoma elastomerami o różnych właściwościach
• Kontrola rezonansów w całym paśmie słyszalnym
• Precyzyjna regulacja absorpcji energii mechanicznej
• Elastomery opracowane wewnętrznie

Parametry elektryczne

• Napięcie wyjściowe (1 kHz, 5 cm/s): 0,3 mV
• Równowaga kanałów przy 1 kHz: 0,1 dB
• Separacja kanałów przy 1 kHz: 30 dB
• Pasmo przenoszenia: 20 Hz do 20 kHz (±1 dB)
• Impedancja wewnętrzna (rezystancja DC): 19 Ω

Zalecane warunki użytkowania

• Siła nacisku: 2,5 g
• Rezystancja obciążenia: > 100 Ω
• Dynamiczna podatność boczna: 9 µm / mN
