Nuprime Pure AC-4E

NuPrime Pure AC-4E, kondycjoner sieciowy z podwójnym filtrowaniem

Lodówka, oświetlenie LED, ładowarki, drobne AGD: wszystko, co działa w domu, wprowadza z powrotem szum elektryczny do linii zasilającej również system hi-fi. W systemie, który już jest cichy, ten pozostały szum staje się w końcu słyszalny. Pure AC-4E znajduje się pomiędzy gniazdkiem ściennym a urządzeniami, aby go ograniczyć, dzięki dwóm oddzielnym stopniom filtrowania: jednemu dla wrażliwych źródeł, drugiemu dla wzmacniaczy wymagających dużego prądu.

Dwa filtry dla dwóch typów urządzeń

Przedwzmacniacz i końcówka mocy nie obciążają sieci w ten sam sposób. Pierwszy pobiera niewiele energii, lecz reaguje na najmniejsze zakłócenia w zasilaniu. Drugi pobiera silne impulsy prądu podczas muzycznych transjentów i nie toleruje niczego, co mogłoby ograniczyć ten przepływ. Filtrowanie obu za pomocą tego samego układu oznacza gorszą obsługę jednego lub drugiego.

Pure AC-4E odpowiada na to dwoma filtrami LC piątego rzędu, z których każdy jest podłączony do własnej pary gniazd. Jeden zestaw obsługuje źródła o niskim poziomie sygnału: przetworniki, przedwzmacniacze, odtwarzacze. Drugi obsługuje wzmacniacze. Filtr piątego rzędu to konstrukcja o dużym nachyleniu, zdolna wyraźnie tłumić zakłócenia, zamiast jedynie je łagodzić.

Silna izolacja bez ograniczania prądu

Ten podział odzwierciedla się w poziomie izolacji, czyli współczynniku, o jaki tłumiony jest wchodzący szum. Gniazda dla źródeł osiągają izolację do 1000 razy: ponieważ urządzenia te pobierają niewiele energii, filtr może być bardzo selektywny bez zakłócania ich zasilania. Gniazda dla wzmacniaczy ograniczają się do współczynnika od 10 do 50. Ta niższa wartość jest celowa. Zbyt ścisłe filtrowanie zwiększyłoby impedancję szeregową w linii, która musi dostarczać dziesiątki amperów w szczycie, i ograniczyłoby dynamikę w momencie, gdy wzmacniacz najbardziej jej potrzebuje. Całkowite tłumienie szumu sieciowego przekracza 20 dB.

Zasada pozostaje taka jak w przypadku filtra pasywnego. Pure AC-4E tłumi szum wysokiej częstotliwości krążący w linii, nie reguluje napięcia sieciowego ani nie odtwarza kształtu fali. W instalacji, której stosunek sygnału do szumu przekracza już 90 dB, a zniekształcenia spadają poniżej 0,1%, to właśnie ten pozostały szum, często niesłyszalny sam w sobie, maskuje najdrobniejsze szczegóły nagrania.

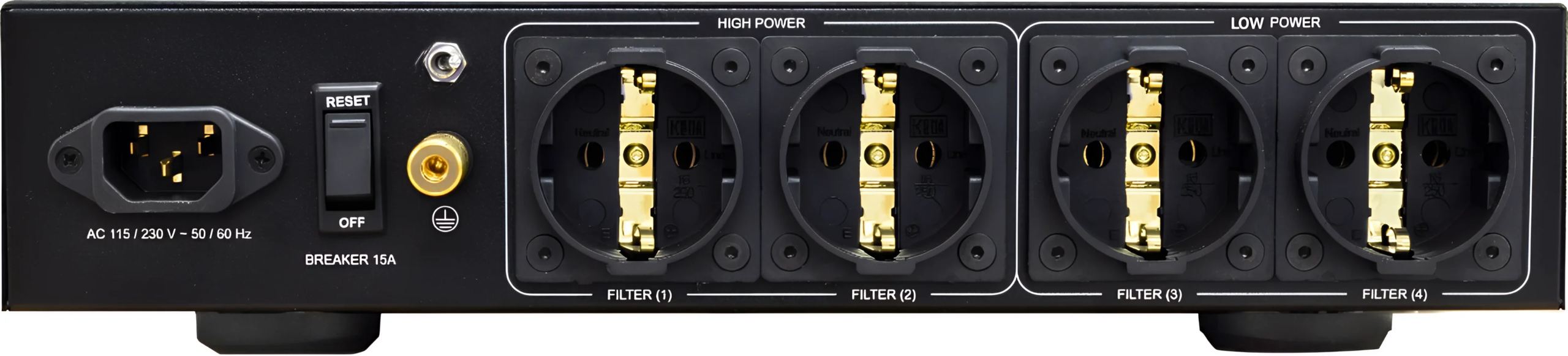

Cztery gniazda teraz dostępne dla wzmacniaczy

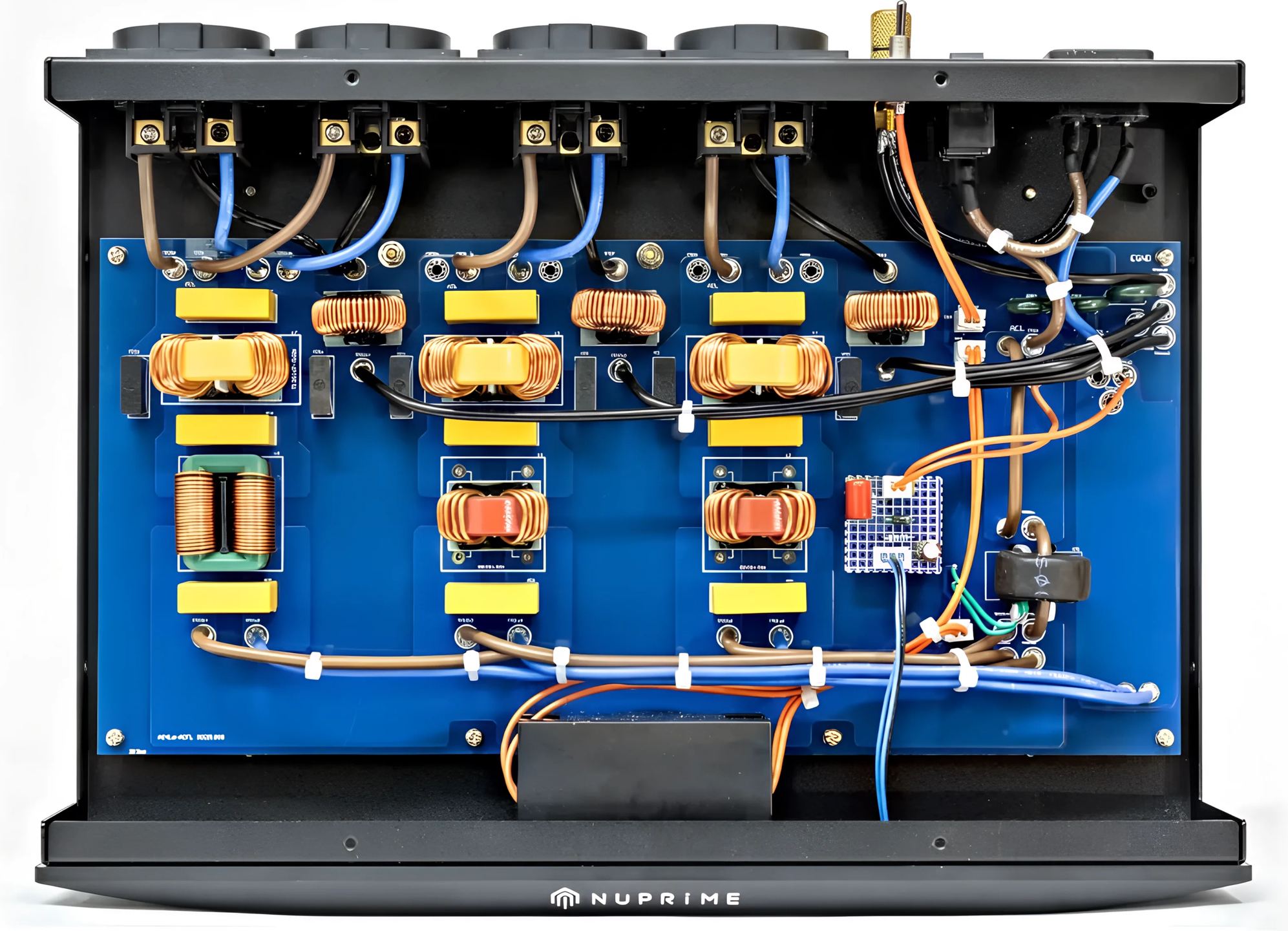

Pure AC-4E zastępuje wycofany z katalogu Pure AC-4 i usuwa jego główne ograniczenie. W starszym modelu dwa filtrowane gniazda dla źródeł były ograniczone do umiarkowanego prądu: obsługiwały wyłącznie urządzenia o niskim poborze energii. Stopień wysokiej wydajności został wzmocniony siedmioma indukcyjnościami mocy, aby obsługiwać również duże obciążenia. Wszystkie cztery gniazda mogą teraz zasilać cztery urządzenia dużej mocy albo zostać podzielone między dwa wzmacniacze i dwa źródła, zależnie od konfiguracji systemu.

Każde gniazdo obsługuje do 15 A. Sekcja wysokiej mocy dostarcza do 27 A; jej indukcyjności są nawinięte drutem miedzianym o średnicy 1,6 mm, aby przepuszczać ten prąd bez nagrzewania. W praktyce końcówki mocy i wymagające wzmacniacze stereo podłącza się do tej sekcji, a źródła do drugiej, przy czym każde korzysta z filtrowania dostosowanego do swojego poboru energii.

Wyzwalanie 12 V i uniwersalne napięcie

Całość uzupełniają dwa gniazda zdalnego sterowania. Wejście trigger przyjmuje napięcie stałe od 3 do 30 V, a wyjście dostarcza 12 V. Po podłączeniu do systemu obsługującego ten protokół służą do włączania i wyłączania systemu jednym ruchem lub do przekazywania sygnału włączenia z jednego elementu do drugiego.

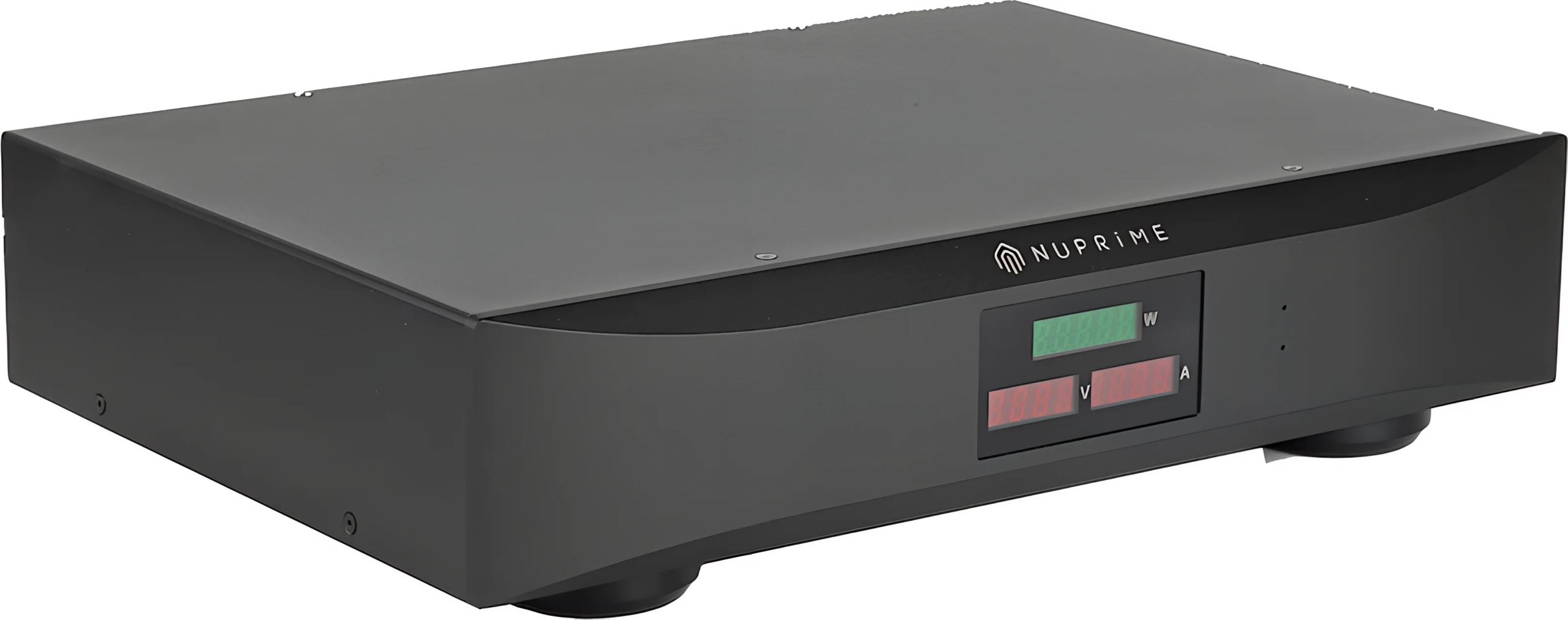

Wejście sieciowe obsługuje napięcie od 100 do 240 V, zarówno przy 50, jak i 60 Hz, co czyni urządzenie kompatybilnym z każdą siecią elektryczną. Aluminiowa obudowa pozostaje kompaktowa: 74 mm wysokości, 330 mm szerokości, 253 mm głębokości, przy masie 3,5 kg. Mieści się pod meblem lub obok stojaka bez zajmowania miejsca.

Specyfikacja techniczna

Prezentacja

• Wysokiej klasy kondycjoner sieciowy przeznaczony do systemów audio klasy premium
• Poprawa sceny dźwiękowej, rozdzielczości i odwzorowania detali
• Lepsza percepcja harmonicznych i muzycznych mikrodetali

Filtrowanie i redukcja szumów

• Redukcja szumów sieciowych powyżej 20 dB
• Filtracja LC 5. rzędu zapewniająca skuteczną izolację zakłóceń
• Dwa rodzaje dedykowanych filtrów
  • Filtr o wysokiej wydajności dla urządzeń wrażliwych: przetworników cyfrowo-analogowych, przedwzmacniaczy, odtwarzaczy
  • Filtr wysokoprądowy dla wzmacniaczy
• Stopień izolacji
  • Do 1000× dla urządzeń o niskim poborze mocy
  • Od 10 do 50× dla urządzeń o wysokiej mocy

Łączność i pojemność

• Możliwość jednoczesnego podłączenia do 4 urządzeń
• Obsługiwana konfiguracja mieszana: 2 urządzenia wysokoprądowe i 2 urządzenia niskoprądowe
• Prąd wyjściowy: 15 A × 4
• Maksymalny prąd sekcji wysokoprądowej: 27 A

Konstrukcja wewnętrzna

• Cewki indukcyjne wysokoprądowe
• Przewód miedziany 1,6 mm

Specyfikacja elektryczna

• Wejście sieciowe: 100–240 V AC / 50–60 Hz
• Trigger In: DC 3–30 V / 2 mA
• Trigger Out: DC 12 V / 50 mA

Wymiary i masa

• Wymiary (wys. × szer. × gł.): 74 × 330 × 253 mm
• Masa: 3,5 kg
