Furutech e-TP80ES NCF

Furutech e-TP80ES NCF: dystrybucja i filtrowanie zasilania bez ograniczania wzmacniaczy

Czystego zasilania sieciowego nie uzyskuje się przez filtrowanie wszystkiego bez rozróżnienia. Filtrowanie wzmacniacza mocy oznacza ograniczenie prądu, którego potrzebuje on podczas stanów przejściowych; brak filtrowania pozwala szumowi wysokiej częstotliwości ze źródeł cyfrowych rozprzestrzeniać się po całym systemie. Furutech rozwiązuje oba te problemy jednocześnie, rozdzielając w jednej obudowie cztery filtrowane gniazda dla źródeł oraz cztery bezpośrednie gniazda dla wzmacniaczy i urządzeń analogowych.

Dlaczego warto rozdzielić gniazda filtrowane i bezpośrednie

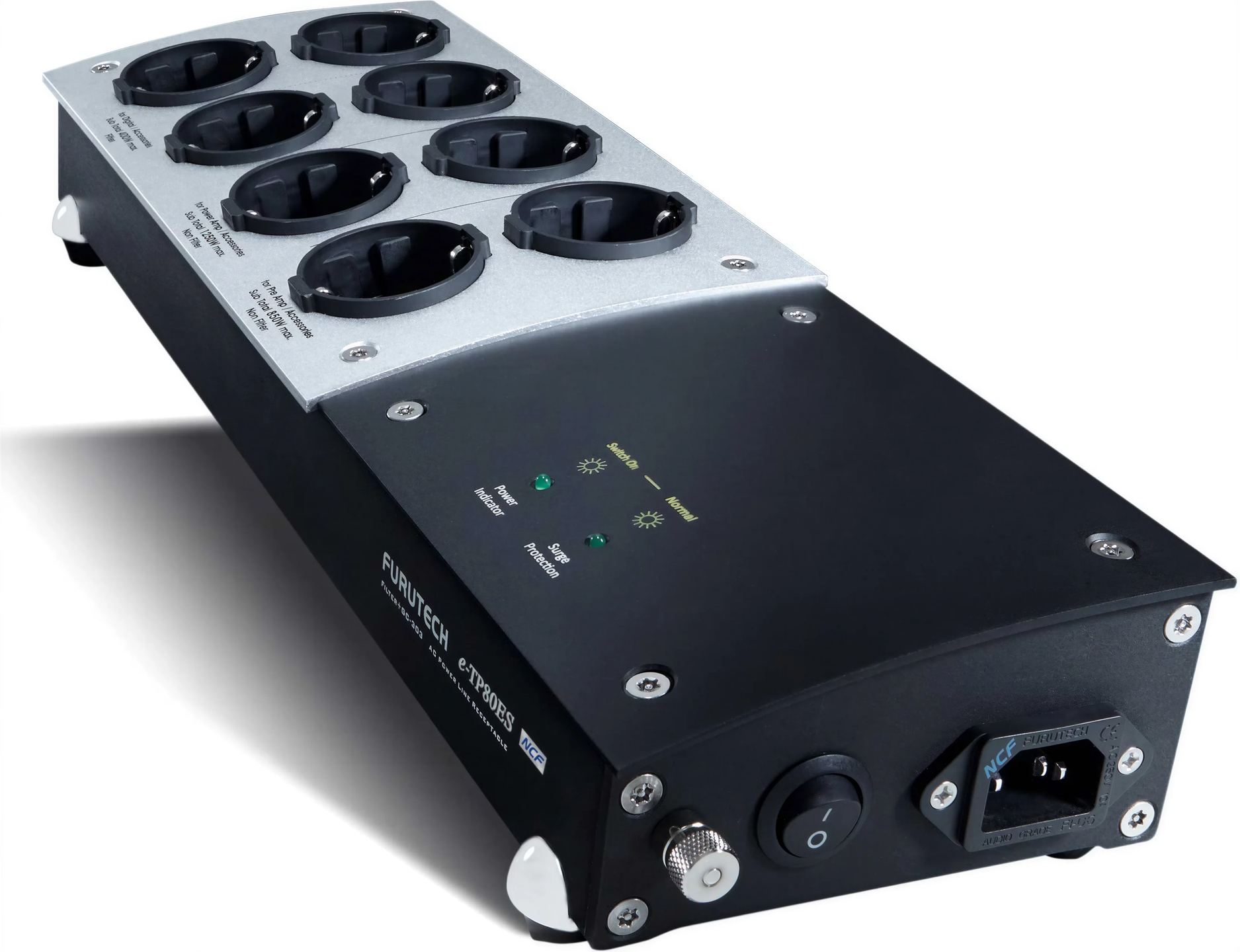

Obudowa łączy osiem gniazd Schuko, podzielonych na dwie strefy. Cztery są wyposażone w filtr EMI i przeznaczone dla urządzeń cyfrowych, które zarówno generują szum wysokiej częstotliwości, jak i są na niego wrażliwe: streamerów, odtwarzaczy sieciowych, przetworników, modemów internetowych. Pozostałe cztery omijają filtr. Dwa są przeznaczone dla niskoprądowej elektroniki analogowej, przedwzmacniacza lub przedwzmacniacza gramofonowego; dwa ostatnie, o większej obciążalności prądowej, są przeznaczone dla wzmacniaczy mocy, które potrzebują bezpośredniej ścieżki, aby pobierać prąd podczas szczytów.

Na tym polega określenie „multimode” stosowane przez Furutech: gniazda filtrowane i bezpośrednie współistnieją, zamiast się wzajemnie wykluczać. Filtr umieszczony szeregowo dodaje impedancję; w przypadku wzmacniacza wymagającego kilkudziesięciu amperów podczas uderzenia basu, impedancja ta może ograniczyć dynamikę. Pozostawienie wzmacniacza podłączonego do gniazda bezpośredniego temu zapobiega, jednocześnie oczyszczając zasilanie najbardziej narażonych elementów cyfrowych. Furutech oferuje również dystrybutory pozbawione jakiegokolwiek filtra; e-TP80ES dodaje do tej podstawy stopień filtrowania i ochronę przeciwprzepięciową.

Filtr EMI i ochrona przeciwprzepięciowa

Filtr tłumi od -20 do 92 dB w zakresie od 2 do 100 MHz, czyli tam, gdzie zasilacze impulsowe i połączenia cyfrowe wprowadzają swój szum. Obok niego układ z warystorem (MOV) ogranicza skoki napięcia: wytrzymuje szczytowo do 6 000 V, ogranicza napięcie do około 360 V, absorbuje prąd udarowy do 4 500 A (impuls 8 × 20 μs) oraz 40 J. Automatyczny wyłącznik nadprądowy zabezpiecza przed przeciążeniem, a dwie diody LED informują o zasilaniu i stanie ochrony.

Jedna kwestia wymaga wyjaśnienia: warystor jest elementem jednorazowym. Silne przepięcie może go zużyć, wówczas dystrybutor nadal działa, lecz przywrócenie pełnej ochrony wymaga jego wymiany, a dioda LED sygnalizuje tę zmianę. Kolejne użyteczne doprecyzowanie: obudowa filtruje i ogranicza przepięcia; nie reguluje wartości napięcia ani nie odtwarza sinusoidy, ponieważ są to funkcje regulatora lub regeneratora.

Gniazda FI-E30 NCF i wejście FI-06 NCF

Osiem gniazd to Furutech FI-E30 NCF, z niemagnetycznymi przewodnikami z fosforobrązu pokrytymi rodem. Wybór rodu stawia trwałość styku w czasie ponad samą przewodność, co jest spójnym kompromisem dla gniazda często podłączanego i odłączanego. Zasilanie doprowadzane jest przez wejście IEC FI-06 NCF(R): kabel zasilający jest odłączany, a wybór kabla przed urządzeniem pozostaje po stronie użytkownika. Każdy blok gniazd otrzymuje powłokę GC-303 pochłaniającą zakłócenia EMI. Korpusy wykonano z nylonu klasy audio wzmacnianego włóknem szklanym, zgodnego z RoHS, a pokrywy z poliwęglanu zawierają materiał NCF.

Okablowanie wewnętrzne, chassis i ekranowanie

W okablowaniu wewnętrznym zastosowano przewód Furutech μ-14 o przekroju 14 AWG (2 mm²), zapewniający niską rezystancję w całej obudowie. Chassis wykonano z malowanego stopu aluminium; ekranuje ono wnętrze przed zakłóceniami radiowymi, podczas gdy warstwa Formula GC-303 pochłania ich składowe elektromagnetyczne. Format pozostaje niski i kompaktowy, około 400 × 130 × 60 mm przy masie około 1,9 kg — ciężar świadczący o gęstości wykonania i pozwalający umieścić urządzenie za lub obok mebla.

Obróbka Alpha i materiał NCF

Wszystkie elementy metalowe przechodzą dwuetapową obróbkę Alpha firmy Furutech. Najpierw poddawane są głębokiemu chłodzeniu kriogenicznemu, od -196 do -250 °C w ciekłym azocie lub helu, które uwalnia wewnętrzne naprężenia w przewodnikach. Następnie następuje rozmagnesowanie pierścieniowe, aby ścieżka prądu pozostała niemagnetyczna. Materiał NCF (Nano Crystal² Formula) łączy związek krystaliczny, nanometryczne cząstki ceramiczne i proszek węglowy; jego właściwości piezoelektryczne tłumią drgania i odprowadzają ładunki statyczne. Występuje on w pokrywach gniazd, natomiast izolujące nóżki opierają się na kompozycie nanoceramicznym z materiałem tłumiącym na bazie ceramiki piezoelektrycznej i węgla. Cel jest mechaniczny: mniej mikrowibracji i rezonansów w pobliżu styków.

Rozmieszczenie elementów systemu na ośmiu gniazdach

Podczas instalacji okablowanie należy rozdzielić zgodnie z dwiema strefami. Źródła cyfrowe i wszystko wyposażone w zasilacz impulsowy należy podłączyć do gniazd filtrowanych; przedwzmacniacz i przedwzmacniacz gramofonowy do bezpośrednich gniazd analogowych; wzmacniacz mocy lub aktywny subwoofer do pary bezpośredniej o większej wydajności prądowej. Należy jednak utrzymać sumę poboru mocy poniżej limitu urządzenia, wynoszącego 2 500 W przy 10 A i 250 V: wartość komfortowa dla systemu stereo lub umiarkowanego zestawu kina domowego, lecz bardziej ograniczająca, gdy jednocześnie pracuje kilka dużych wzmacniaczy. Pod względem bezpieczeństwa elektrycznego napięcie wytrzymywane izolacji wynosi 1 500 V AC przez minutę przy 5 mA, rezystancja izolacji przekracza 300 MΩ przy 500 V DC, a prąd upływu pozostaje poniżej 1 mA.

Specyfikacja techniczna

Informacje ogólne

• Typ: wielofunkcyjny filtr i dystrybutor zasilania AC
• Model: e-TP80ES NCF
• Zgodność: RoHS

Parametry elektryczne

• Napięcie znamionowe: 250 V AC
• Prąd znamionowy: 10 A
• Maksymalna moc: 2500 W
• Napięcie izolacji: 1500 V AC / 1 minuta / 5 mA
• Rezystancja izolacji: > 300 MΩ przy 500 V DC
• Prąd upływowy: < 1,0 mA

Gniazda zasilające

• Łączna liczba: 8 gniazd Schuko
  • Gniazda filtrowane: 4
  • Gniazda niefiltrowane: 4
• Model gniazd: Furutech FI-E30 NCF Schuko, audiofilska jakość premium
• Przewodniki gniazd: niemagnetyczny brąz fosforowy
• Powłoka: rod
• Wejście IEC: Furutech FI-06 NCF(R)

Filtracja i ochrona

• Filtr EMI: -20 do 92 dB (2 do 100 MHz)
• Ochrona przeciwprzepięciowa: układ automatyczny
  • Maksymalne napięcie szczytowe: 6000 V
  • Maksymalne napięcie ograniczające: 360 V (8 × 20 μs)
  • Maksymalny prąd udarowy: 4500 A (8 × 20 μs)
  • Pochłonięta energia: 40 J (2 ms)
• Ochrona przeciążeniowa: automatyczne odłączenie
• Wskaźniki LED: ochrona przeciwprzepięciowa, zasilanie

Technologia NCF

• Technologia: Nano Crystal² Formula (NCF)
• Skład: materiał krystaliczny, nanometryczne cząstki ceramiczne i proszek węglowy
• Funkcja: tłumienie elektryczne i mechaniczne
• Efekt: redukcja drgań, elektryczności statycznej i rezonansów

Okablowanie i obróbka wewnętrzna

• Okablowanie wewnętrzne: Furutech μ-14, 14 AWG
• Obróbka elementów metalowych: Furutech Alpha Process
  • Kriogenizacja w 2 etapach
  • Demagnetyzacja
• Powłoka wewnętrzna: Formula GC-303 pochłaniająca zakłócenia EMI

Izolacja i tłumienie

• Materiał gniazd: specjalny nylon / włókno szklane klasy audio, zgodny z RoHS
• Pokrywa gniazd: poliwęglan z materiałem NCF
• Nóżki izolacyjne: kompozyt na bazie nano-ceramicznych cząstek
• Materiał tłumiący: ceramika piezoelektryczna i węgiel

Obudowa

• Materiał: stop aluminium
• Wykończenie: lakierowane aluminium
• Ochrona przed RFI: ekranowana obudowa
• Wymiary: około 400 × 130 × 60 mm
• Masa netto: około 1,9 kg
