Cabasse Archipel 17ICPS

Cabasse Archipel 17ICPS: stereo z jednego punktu w suficie

W małym pomieszczeniu dwa głośniki sufitowe często znajdują się zbyt blisko siebie, by stereo miało sens, lub są rozmieszczone tak, że część osób słyszy tylko jeden kanał. Cabasse łączy tu kanały lewy i prawy w jednej obudowie do zabudowy o boku 24 cm. Dwa głośniki wysokotonowe zamontowane na obrotowej podstawie dzielą przednią ściankę ze wspólnym głośnikiem niskotonowym, a całość kryje się za maskownicą gotową do malowania, która wtapia się w sufit.

Dwa kanały stereo w jednym otworze

Archipel 17ICPS to głośnik 2 x 2-drożny: każdy kanał ma własny głośnik wysokotonowy DOM24 z miękką kopułką o średnicy 24 mm, natomiast 17-centymetrowy głośnik nisko-średniotonowy z membraną P2C odpowiada za dolną część pasma obu kanałów. Takie współdzielenie opiera się na znanej właściwości słuchu: poniżej kilkuset herców ucho słabo lokalizuje źródło dźwięku, a to w wysokich tonach powstaje zasadnicza część wrażenia lewo–prawo. Zwrotnica ustawiona na 3 200 Hz wyznacza częstotliwość, od której głośniki wysokotonowe przejmują odtwarzanie od głośnika niskotonowego.

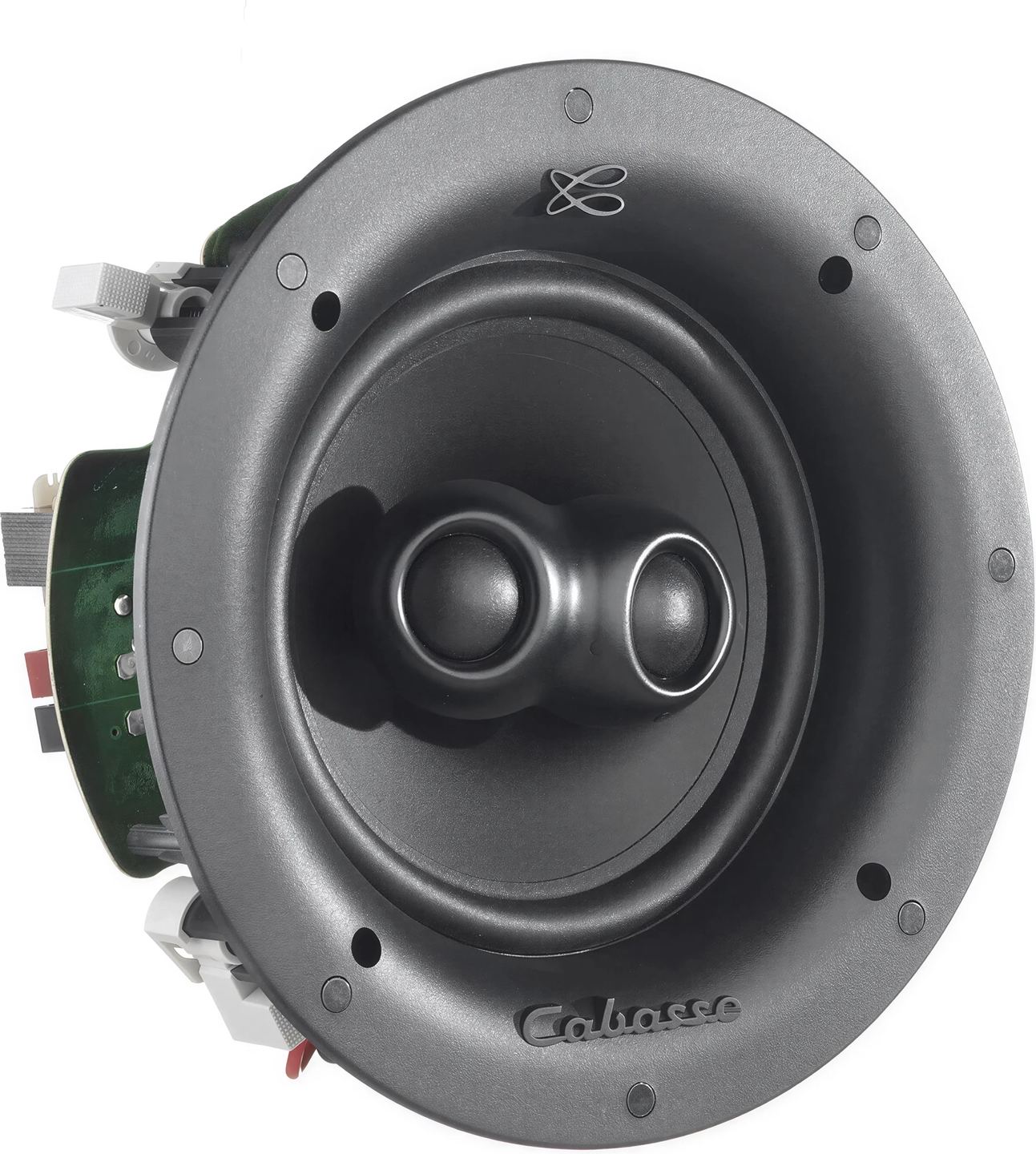

Oba głośniki wysokotonowe są zamocowane na podstawie obracającej się wokół własnej osi. Po zamontowaniu głośnika obraca się ten zespół, aby ustawić oba głośniki wysokotonowe wzdłuż szerokości pomieszczenia widzianej z głównej strefy odsłuchu, a następnie podłącza każdy kanał wzmacniacza do odpowiedniej pary zacisków, uwzględniając tę orientację. Obraz stereo pozostaje węższy niż w przypadku pary głośników oddalonych od siebie o dwa lub trzy metry i taki jest koszt tego rozwiązania. W zamian każda osoba w pomieszczeniu słyszy oba kanały niezależnie od swojej pozycji, co sprawdza się w korytarzu, kuchni, toalecie, gabinecie, garderobie lub pokoju dziecięcym.

W serii Archipel 17 model ICPS występuje obok Archipel 17ICP, sprzedawanego w parach, w którym każdy egzemplarz ma jeden głośnik wysokotonowy z regulacją kierunku do 20°. Oba modele mają ten sam format 24 x 24 cm, te same maskownice i takie samo wykończenie, dzięki czemu można je bez problemu łączyć w jednym mieszkaniu: para ICP w salonie, jeden ICPS w pomieszczeniach, w których brakuje miejsca na suficie.

Umiarkowana skuteczność, którą trzeba uwzględnić przy doborze wzmacniacza

Skuteczność 84 dB (mierzona z odległości 1 metra przy mocy 1 wata) jest umiarkowana. Dla porównania Archipel 17ICP osiąga 87,5 dB, a różnica 3 dB oznacza w przybliżeniu dwukrotnie większą moc potrzebną do uzyskania tego samego poziomu dźwięku. Przy muzyce w tle w niewielkim pomieszczeniu różnica pozostaje niezauważalna; aby jednak wyraźnie zwiększyć głośność, lepiej wybrać wzmacniacz z pewnym zapasem mocy niż model podstawowy pracujący na granicy swoich możliwości.

Moc znamionowa wynosi 2 x 20 W, a dopuszczalna moc szczytowa sięga 2 x 160 W. Impedancja nominalna 8 omów nie spada poniżej 6,4 oma, co stanowi łatwe obciążenie dla dowolnego wzmacniacza stereo, wzmacniacza zintegrowanego lub wzmacniacza strefowego w systemie wielopomieszczeniowym. Pasmo przenoszenia od 40 Hz do 19 000 Hz podano dla głośnika zabudowanego w dużej płaskiej powierzchni, z objętością powietrza około 15 litrów za nim: mniejsza lub niedostatecznie szczelna przestrzeń ogranicza zasięg niskich tonów.

Montaż w suficie lub ścianie z płyt gipsowo-kartonowych

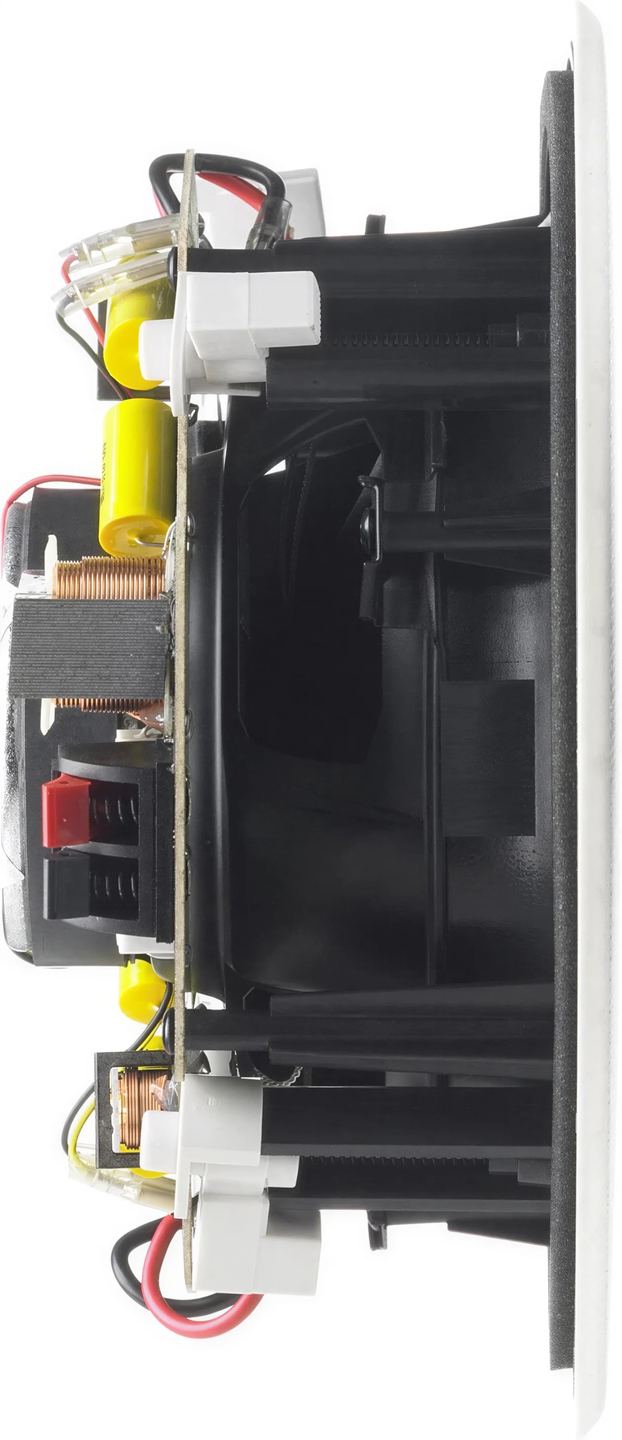

Archipel 17ICPS można zamontować zarówno w suficie, jak i w ścianie. Dołączony szablon służy do wyznaczenia otworu. Następnie ramę umieszcza się w otworze, a cztery śruby widoczne od frontu obracają zaczepy mocujące, które dociskają się do tylnej strony płyty gipsowo-kartonowej. Rama może się nieznacznie uginać, aby dopasować się do nierówności powierzchni, pod warunkiem że śruby nie zostaną nadmiernie dokręcone.

Przed wierceniem warto zlokalizować rury, osłony przewodów elektrycznych i kanały wentylacyjne oraz unikać przestrzeni, przez którą przebiega lekki kanał lub w której znajduje się cienka ścianka podatna na drgania. Odstęp co najmniej 50 cm od narożników i połączenia ściany z sufitem zapobiega nadmiernie podbitemu i przeciągającemu się basowi. Przestrzeń można luźno wypełnić szklaną lub mineralną wełną izolacyjną, wykluczając piankę o zamkniętych komórkach i styropian oraz sprawdzając, czy użyte materiały spełniają lokalne przepisy przeciwpożarowe.

Przekrój kabla zależy od odległości od wzmacniacza: 1,5 mm² wystarcza do 4,5 m, 2,5 mm² nadaje się na 7,5 m, a przy około 12 m trzeba zastosować 4 mm². Ponieważ głośnik odbiera dwa kanały, należy doprowadzić do niego dwa kable głośnikowe (lub jeden kabel czterożyłowy).

Opcjonalna obudowa tylna i zestaw montażowy

Nad sufitem podwieszanym objętość powietrza za głośnikiem rzadko jest określona: przestrzeń może być ogromna, otwarta na inne pomieszczenia lub pełna przeszkód. Opcjonalna obudowa tylna rozwiązuje ten problem, zapewniając zamkniętą skrzynkę z odpornej na wilgoć płyty MDF, której objętość jest dopasowana do modeli Archipel. Efekt nie zależy już wtedy od konstrukcji sufitu.

Zestaw montażowy, również opcjonalny, obejmuje ramę i listwy do zamontowania podczas budowy nowych konstrukcji z płyt gipsowo-kartonowych, przed pracami wykończeniowymi. Miejsce zostaje zarezerwowane już na etapie stanu surowego, a końcowy montaż zyskuje na precyzji. W przypadku obu opcji nadal zaleca się skorzystanie z usług instalatora.

Okrągła i kwadratowa maskownica gotowe do malowania

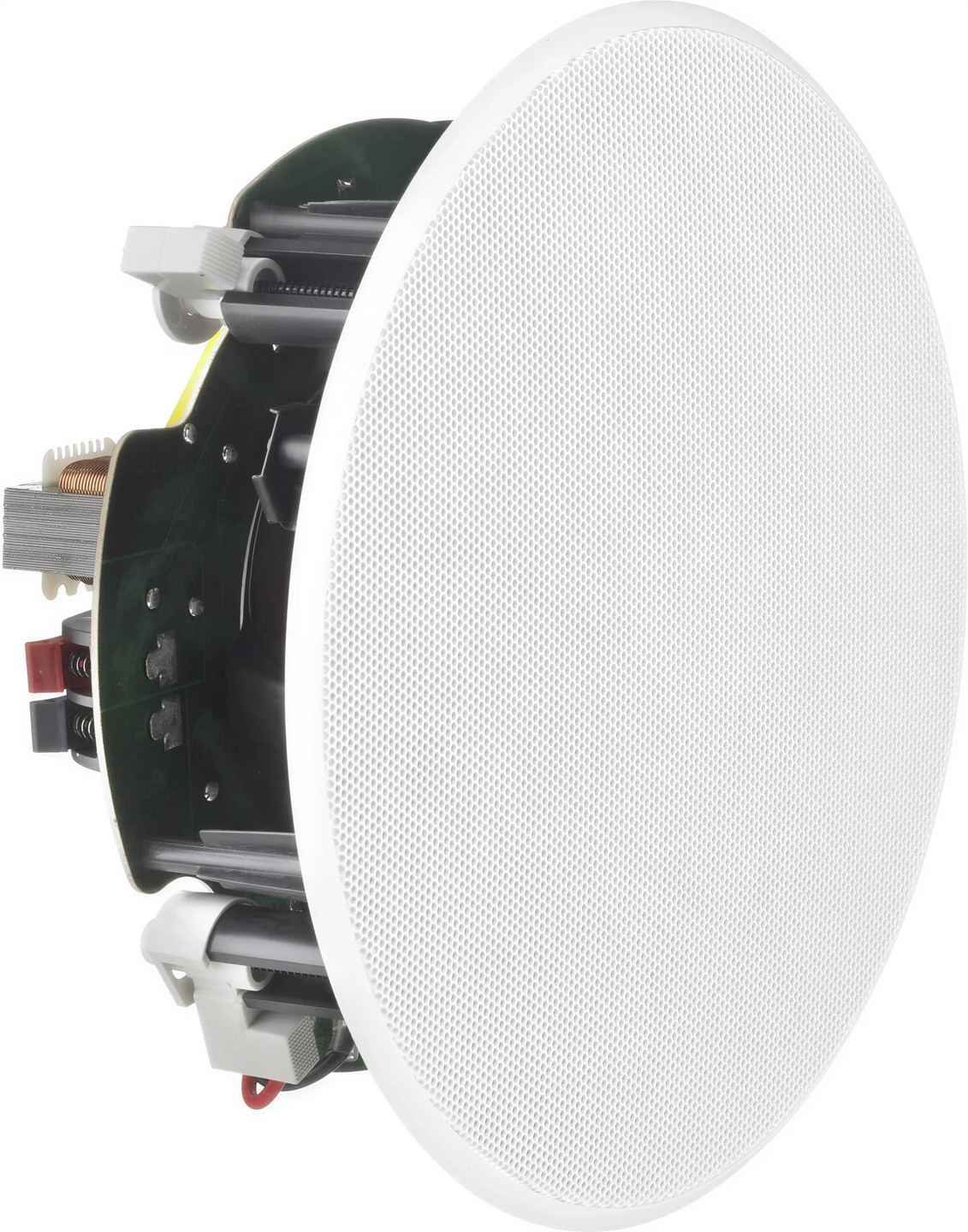

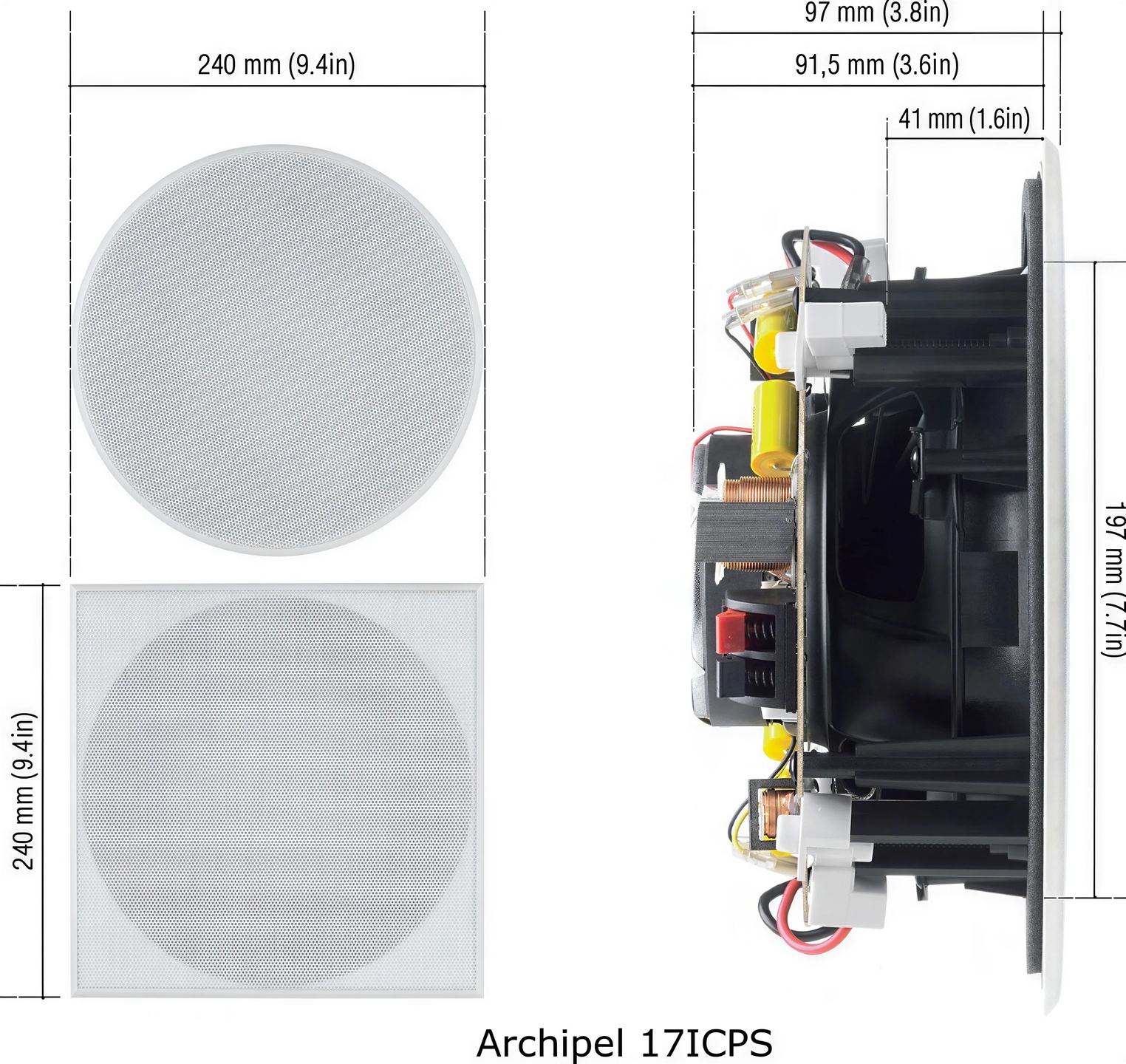

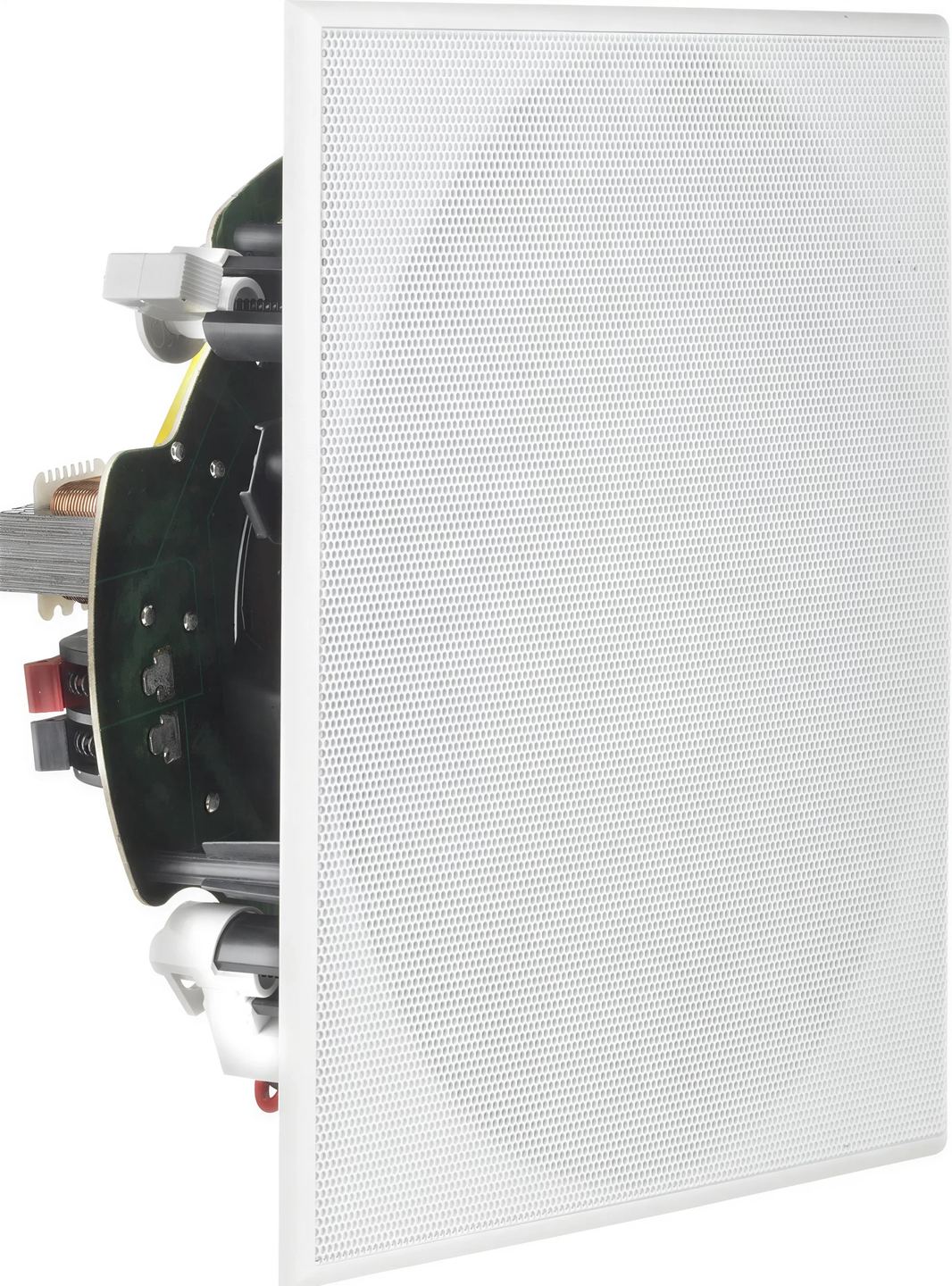

Do głośnika dołączono dwie maskownice, jedną okrągłą i jedną kwadratową, obie mocowane magnetycznie. Po zbliżeniu do przedniej ścianki same ustawiają się na miejscu i można je obracać także po założeniu, co ułatwia wyrównanie kwadratowej maskownicy względem oprawy oświetleniowej, płytek ściennych lub krawędzi płyty sufitu podwieszanego. Ich białe, półmatowe wykończenie można pomalować farbą używaną w pomieszczeniu. Obudowa ma wymiary 24 x 24 cm, głębokość 10,5 cm i waży 1,5 kg.

Głośnik: 2-drożny, 2-głośnikowy

• Głośniki
  • 2 x obracany kopułkowy wysokotonowy DOM24
  • 1 x średniotonowy 17T20 IC ze średniotonowym stożkiem P2C
• Moc znamionowa: 2 x 20W (szczytowa 2 x 160W)

Parametry

• Skuteczność: 84 dB
• Częstotliwość podziału: 3200 Hz
• Pasmo przenoszenia: 40 Hz - 19000 Hz
• Impedancja
  • Znamionowa: 8 Ω
  • Minimalna: 6,4 Ω

Ogólne

• Opcjonalnie
  • Zestaw do montażu
  • Tylna obudowa
• W zestawie 2 kratki (kwadratowa lub okrągła)
• Wykończenie: białe (kratki gotowe do pomalowania)
• Wymiary (S x W x G): 24 x 24 x 10,5 cm
• Waga: 1,5 kg
