Wtyki bananowe i widełkowe
Dwa złącza dzielą między sobą większość podłączeń głośników: wtyk bananowy, cylindryczny pin wsuwany do terminala, oraz widełki, płaska końcówka zaciskana pod nakrętką. Wybór zależy od terminala, dostępu do tylnej części mebla i liczby planowanych odłączeń. Reszta, materiały i powłoki, rozstrzyga się w szczegółach. Dowiedz się więcej
Dwie geometrie dla tego samego terminala
Terminal śrubowy, zarówno w kolumnie, jak i we wzmacniaczu, przyjmuje kilka rodzajów zakończeń kabla głośnikowego. Wtyk bananowy o znormalizowanej średnicy 4 mm wchodzi w otwór wykonany na szczycie gwintowanego trzpienia. Widełki wsuwają się wokół tego samego trzpienia i zostają ujęte między radełkowaną nakrętką a podstawą. Dwa sposoby przewodzenia prądu, dwie powierzchnie styku, dwie logiki użytkowania.
Format 4 mm wywodzi się z elektrotechniki i pomiarów, gdzie od dawna służy do przewodów testowych pracujących pod napięciem. Normy bezpieczeństwa elektrycznego wymagają w tej dziedzinie wersji osłoniętych, których izolacja uniemożliwia jakikolwiek kontakt z częścią metalową. Audio zachowało wersję nieosłoniętą, bez ochronnej tulei, ponieważ napięcia obecne na wyjściu głośnikowym pozostają niskie.
Wtyk bananowy na co dzień

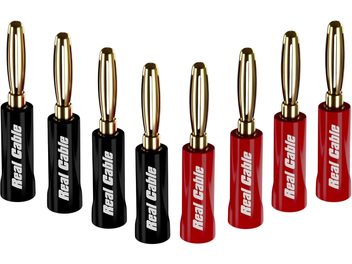

Wtyk bananowy wkłada się i wyjmuje jednym ruchem, bez narzędzi. Jego korpus jest rozcięty lub wyposażony w sprężyste blaszki i opiera się o wewnętrzną ściankę otworu. Nacisk pozostaje umiarkowany, ale stały, a połączenie odtwarza się identycznie po każdej manipulacji.
Liczy się to zwłaszcza wtedy, gdy system ma wiele kanałów. W kinie domowym siedem głośników i subwoofer oznaczają czternaście połączeń po stronie głośników i tyle samo po stronie wzmacniacza. Przesunięcie mebla, wymiana elementu lub poprawienie prowadzenia kabli stają się kwestią minut.
Warto znać pewien europejski szczegół: wiele terminali sprzedawanych w Europie trafia na rynek z plastikową zaślepką blokującą otwór osiowy. Wynika to z przepisów mających zapobiegać włożeniu wtyczki sieciowej. Zaślepkę usuwa się szczypcami, a wtyk bananowy odzyskuje swoje miejsce.
Widełki i płaski styk

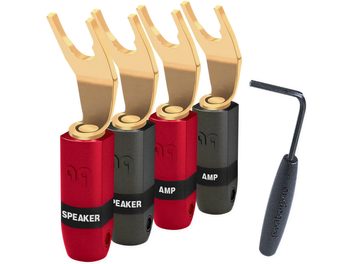

Widełki, nazywane także końcówką widełkową, stawiają na nacisk mechaniczny. Dokręcone pod nakrętką dociskają płaską powierzchnię do płaskiej powierzchni, zapewniając pewny styk, którego nie rozluźniają żadne drgania. W instalacji stałej, przy subwooferze ustawionym na podłodze lub przy terminalu skierowanym w dół, trzymają lepiej niż cylindryczny pin.
Dwa rozstawy wewnętrzne obejmują niemal wszystkie terminale na rynku, 6 mm i 8 mm, przy czym niektóre otwarte widełki akceptują obie średnice. Ceną jest obsługa: trzeba odkręcić, ustawić, dokręcić. Zbyt mocne dokręcenie odkształca końcówkę, a pojedynczy wystający drucik miedzi może dotknąć sąsiedniego zacisku i spowodować zwarcie na wyjściu wzmacniacza.
Zalety i wady każdego formatu
Zaleta wtyku bananowego to szybkość podłączenia i powtarzalność styku. Jego wada wynika z mniejszej powierzchni oparcia oraz ze sprężyny, która po setkach wsunięć się zużywa.
Zaleta widełek to powierzchnia styku i trwałość w czasie. Ich wada to wolniejszy demontaż oraz ryzyko zwarcia przy blisko rozmieszczonych zaciskach. To porównanie dobrze podsumowuje logikę wyboru: mobilność z jednej strony, trwałość z drugiej. Najlepsze połączenie to to, które odpowiada terminalowi znajdującemu się naprzeciwko.
Goły kabel, wtyk bananowy czy widełki
Goły kabel nic nie kosztuje i działa. Ma jednak rzeczywiste słabości: żyły się strzępią, nieosłonięta miedź utlenia się na powietrzu, a powierzchnia styku zmienia się przy każdym kolejnym dokręceniu. Jeden zagubiony drucik między dwoma zaciskami wystarczy, by uruchomić zabezpieczenie wzmacniacza, a czasem nawet go uszkodzić.
Porządne złącze dodaje rezystancję liczona w miliomach, czyli wartość pomijalną wobec rezystancji samego kabla. Powiedzmy to wprost: zaleta wtyku bananowego lub widełek jest przede wszystkim mechaniczna i praktyczna. Stabilizują styk, chronią miedź, czynią podłączenie powtarzalnym. Zyski słyszalne, gdy występują, wynikają z tego, a nie z cudownej przewodności.
Materiały, powłoki i trwałość
Korpus złącza jest obrabiany z mosiądzu, stopu miedzi i cynku, albo z czystej miedzi. Mosiądz jest tańszy, dobrze się obrabia, a jego przewodność stanowi około jednej czwartej przewodności miedzi. Na kilku pokonywanych milimetrach różnica elektryczna pozostaje minimalna. Widać ją przede wszystkim w trwałości sprężyny i ogólnej wytrzymałości.
Powłoki odpowiadają na konkretny problem, czyli utlenianie powierzchni styku. Złoto nie matowieje i nakłada się je cienką warstwą, ale pozostaje miękkie i zużywa się przy wielokrotnym wkładaniu. Srebro ma wysoką przewodność przypisywaną mu przez fizykę metali i matowieje, tworząc siarczek, który w przeciwieństwie do tlenku miedzi nadal przewodzi prąd. Rod jest twardy, odporny na ścieranie i nadaje się do złączy często używanych. Podwarstwa niklu pełni funkcję bariery dyfuzyjnej w wielu elementach złoconych; producenci dbający o złącza audio zastępują ją, gdy to możliwe, ponieważ nikiel jest magnetyczny.
Materiały dyktują cenę. Mosiądz pozłacany spełnia swoje zadanie w systemie podstawowym. Czysta miedź pokryta rodem ma uzasadnienie w zestawie high-end, którym często się manipuluje.
Mocowanie kabla do złącza
Dominuje system śrubowy. Jedna lub dwie śruby bez łba zaciskają żyły w cylindrycznym kanale, bez lutowania i bez specjalnych narzędzi. Zaciskanie wymaga odpowiednich szczypiec i daje trwałe połączenie mechaniczne, często stosowane przy widełkach. Lutowanie cyną pozostaje możliwe w modelach do tego przewidzianych, przy użyciu wystarczająco mocnej lutownicy. Ta łatwość montażu tłumaczy popularność modelu śrubowego wśród instalatorów.
Etapy sprowadzają się do kilku prostych ruchów. Odizolować przewodnik na długość kanału, skręcić żyły zgodnie z kierunkiem splotu, wsunąć je do oporu, dokręcić, a następnie pociągnąć za kabel, by sprawdzić mocowanie. Klasyczny błąd techniczny polega na cynowaniu żył przed wsunięciem ich pod śrubę. Cyna płynie pod naciskiem, docisk z czasem słabnie, a rezystancja styku rośnie.
Kompatybilność z terminalami głośnikowymi
Terminal śrubowy akceptuje wszystko: wtyk bananowy, widełki, goły kabel, prosty pin. Terminal sprężynowy, ten klips wciskany kciukiem, nie akceptuje ani wtyku bananowego, ani widełek. Miejsce znajdą tam tylko goły kabel i cienkie piny, co jest częstym ograniczeniem w głośnikach kompaktowych, głośnikach surround i niektórych wzmacniaczach podstawowej klasy.
Rozstaw między dwoma zaciskami tej samej pary jest znormalizowany na 19 mm, co pozwala stosować podwójne wtyki bananowe, czyli jeden korpus niosący dwa piny. W przypadku wzmacniacza, którego zaciski są ciasno upakowane obok siebie, widełki z kątowym uchwytem lub kątowy wtyk bananowy pozwalają uniknąć naprężania kabla i kontaktu złącza z sąsiednim.
Bi-wiring, zworki i systemy wielokanałowe
Wiele kolumn hi-fi ma cztery zaciski zamiast dwóch, jedną parę dla basu i jedną parę dla średnich i wysokich tonów. Fabrycznie łączą je zworki z tłoczonego metalu. Ich wymiana na zworki kablowe zakończone widełkami lub wtykami bananowymi jest pierwszą modyfikacją, jaką umożliwia ten typ terminala.
Bi-wiring idzie dalej, z dwoma kablami na kolumnę. System stereo wymaga wtedy szesnastu zakończeń, po osiem na każdym końcu. Złącza są sprzedawane w kompletach po cztery lub osiem sztuk, z czerwonymi i czarnymi pierścieniami do oznaczania polaryzacji, o której zaniedbaniu żałuje się wtedy, gdy scena dźwiękowa się zapada, a bas znika.
Konserwacja i utlenianie styków
Nieosłonięta miedź zielenieje, aluminium pokrywa się izolującą warstwą tlenku glinu, a warstwa tlenku o grubości kilku mikrometrów wystarcza, by pogorszyć połączenie. Złącze z powłoką odsuwa to zjawisko o kilka lat.
Reszta zależy od konserwacji. Niestrzępiąca się ściereczka nasączona alkoholem izopropylowym czyści piny i wnętrze otworów. Okresowe ponowne wsunięcie, raz w roku, przełamuje cienką warstwę utworzoną na powierzchni. Kontrola siły dokręcenia przy widełkach kompensuje naturalne pełzanie metalu.
Przewodnik wyboru w zależności od instalacji
Przekrój kabla determinuje wybór wtyku. Typowe modele przyjmują 4 mm², większe 6 mm² lub więcej, a gruby kabel głośnikowy sprzedawany na metry nie zmieści się w złączu podstawowej klasy. Sprawdzenie średnicy wejścia przed zakupem, online lub w sklepie, pozwala uniknąć zwrotu.
Liczba odłączeń rozstrzyga między dwiema rodzinami. System, który się przestawia, wzmacniacz często wymieniany, pokój odsłuchowy z kilkoma parami głośników: wtyk bananowy. Instalacja ustawiona raz na zawsze, zaciski skierowane ku ścianie, subwoofer, który drga: widełki.
Ostatnia rada przed zakupem: policzyć osiem złączy na parę głośników przy pojedynczym okablowaniu, szesnaście przy bi-wiringu, i przewidzieć cztery dodatkowe sztuki na zworki. To dyskretne akcesorium warunkuje jakość każdego połączenia w systemie audio, od kabla głośnikowego aż po terminal, a zalecany przekrój przewodnika pozostaje pierwszym kryterium technicznym, które należy sprawdzić.
Najczęściej zadawane pytania o złącza głośnikowe
Czym jest wtyk bananowy?
To cylindryczne złącze o średnicy 4 mm, z rozciętym korpusem lub wyposażone w sprężyste blaszki, które wsuwa się do otworu terminala śrubowego. Kabel głośnikowy mocuje się w nim śrubowo, przez zaciskanie lub lutowanie. Nazwa pochodzi od lekko wybrzuszonego kształtu blaszek.
Jaka jest różnica między wtykiem bananowym a widełkami?
Wtyk bananowy wsuwany jest do otworu gwintowanego trzpienia, widełki zaciska się wokół tego trzpienia pod nakrętką. Pierwszy podłącza się i odłącza jednym ruchem, drugie oferują większą powierzchnię styku i lepszą odporność mechaniczną na drgania.
Jak zamontować wtyk bananowy na kablu głośnikowym?
Odizolować przewodnik na długość kanału wtyku, dziesięć do dwunastu milimetrów zależnie od modelu. Skręcić żyły bez cynowania. Wsunąć je do oporu, dokręcić śrubę bez łba dostarczonym kluczem imbusowym, a następnie pociągnąć za kabel, aby sprawdzić mocowanie. Oznaczyć polaryzację kolorowymi pierścieniami przed podłączeniem.
Czy należy preferować wtyki bananowe zamiast gołego kabla?
Z czysto elektrycznego punktu widzenia różnica jest marginalna. Z praktycznego punktu widzenia jest wyraźna: koniec z uciekającymi drucikami, z utlenianiem miedzi na wolnym powietrzu i z przypadkowym stykiem różniącym się przy każdym dokręceniu.
Jak wybrać wtyki bananowe?
Sprawdzić dopuszczalny przekrój kabla, sposób mocowania, powłokę i jakość sprężyny. Korpus z czystej miedzi pokryty rodem lub złotem starzeje się lepiej niż niklowany mosiądz. Najlepsze podejście polega na wyjściu od terminala swoich głośników, a następnie terminala wzmacniacza, zanim zacznie się porównywać produkty.
Czy pozłacanie poprawia dźwięk?
Chroni powierzchnię styku przed utlenianiem, co pozwala utrzymać jakość połączenia w czasie. Żaden metal powłoki nie zmienia sygnału na odcinku kilku milimetrów. Korzyść dotyczy trwałości, a nie charakteru brzmienia.
Jak zapobiegać utlenianiu styków?
Wybrać złącze z powłoką, nie pozostawiać gołej miedzi w kontakcie z powietrzem, czyścić piny alkoholem izopropylowym raz w roku i okresowo podłączać je ponownie. W wilgotnym pomieszczeniu rozsądna pozostaje częstsza kontrola terminali.
