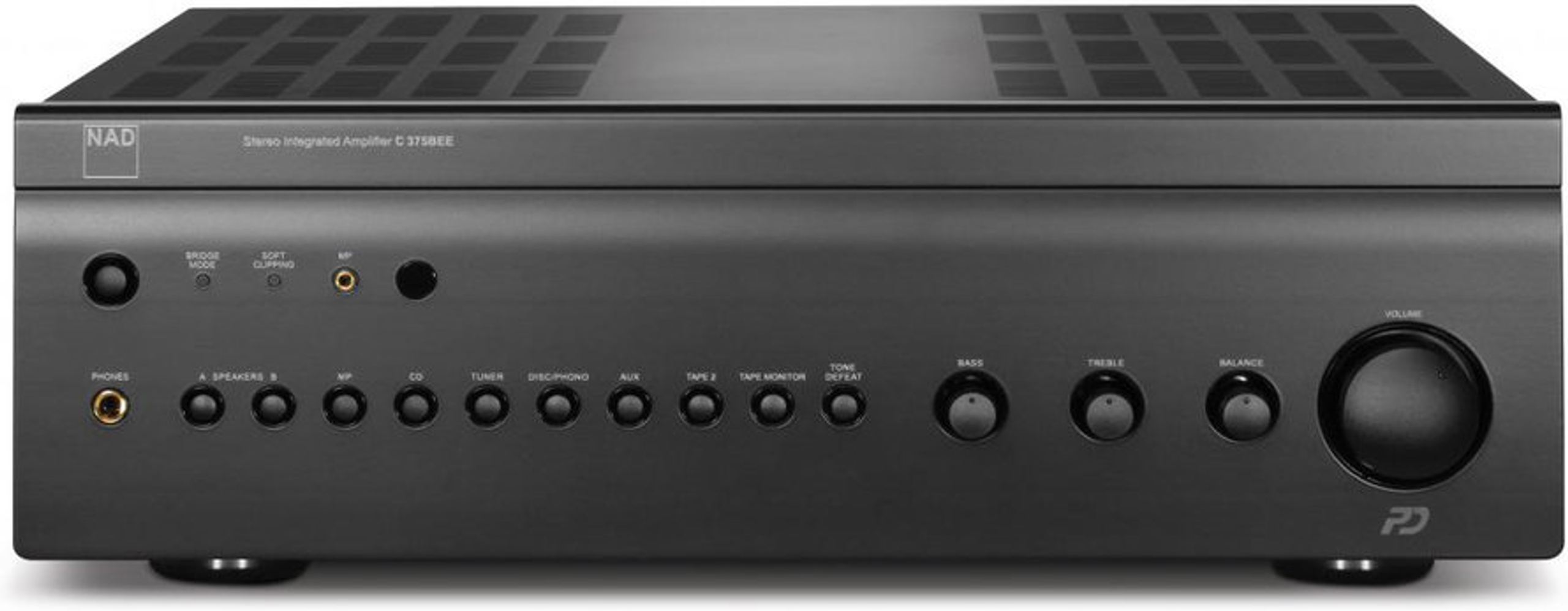

Stereofoniczny tranzystorowy wzmacniacz zintegrowany NAD C375BEE grafitowy

Opis

Model C 375 BEE przejmuje wiele ulepszeń i udoskonaleń znalezionych w słynnym wzmacniaczu M3 z serii Masters. Na przykład, obwód anulowania zniekształceń lub zacisk zasilania BEE, systemy wynalezione przez Bjorna Erika Edvardsena, szefa zaawansowanych badań w NAD. Kontrola barwy dźwięku korzysta z najnowszych rozwiązań, a ścieżka sygnału w obwodach została starannie zaprojektowana, aby obniżyć zniekształcenia i szumy do niezwykle niskiego poziomu. Aby przesłać ogromne prądy zasilające do stopni mocy, zainstalowano duże miedziane przewody.

Karta techniczna

Ciągła moc wyjściowa
- 2 x 150 W (8 Ω, 20 Hz - 20 kHz, dwa kanały sterowane)
- 1 x 330 W (8 Ω, 20 Hz - 20 kHz, tryb mostkowy)
Całkowite zniekształcenia harmoniczne < 0,004% (20 Hz - 20 kHz)
Dynamiczna moc IHF
- 250 W (8 Ω)
- 410 W (4 Ω)
- 410 W (4 Ω)
- 800 W (8 Ω, tryb mostkowy)
- 1200 W (4 Ω, tryb mostkowy)

Konstrukcja

Konstrukcja o modułowym projekcie (MDC)
Obwody PowerDrive
Technologia miękkiego przycinania
Transformator toroidalny Holmgren
Obwody eliminujące zniekształcenia
Minimalna ścieżka sygnału pomiędzy wejściami i wyjściami
Przełączanie głośników A + B na panelu przednim
Kontrola barwy z funkcją bypass

Pomiary

Stosunek sygnał/szum > 92 dB (ważony A)
Współczynnik tłumienia > 200 (8 Ω, 1 kHz)
Charakterystyka częstotliwościowa 20 Hz – 20 kHz (±0,1 dB)
Impedancja wejściowa 100 kΩ + 320 pF
Czułość wejściowa 158 mV (moc znamionowa)
Wzmocnienie napięcia 29 dB
Impedancja wyjścia słuchawkowego 68 Ω
Kontrola barwy Tony wysokie: ±5 dB (10 kHz)
Tony niskie: ±8 dB (100 Hz)

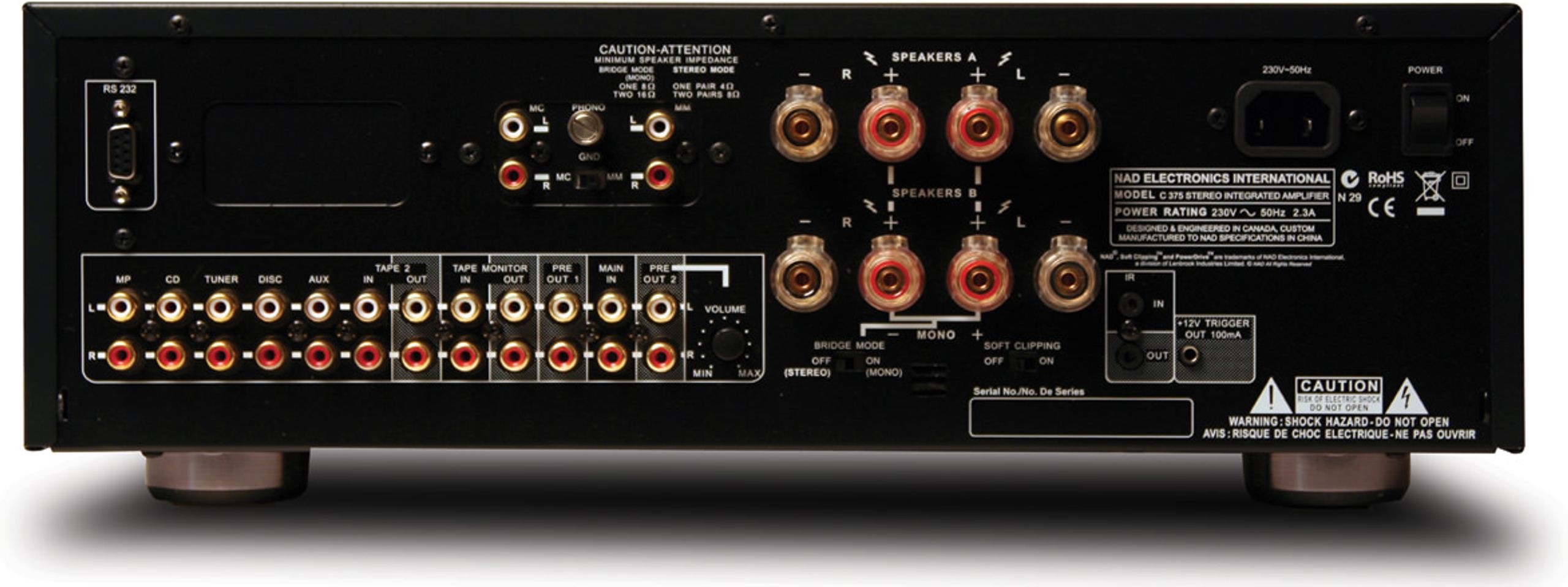

Łączność

Wejście/wyjście podczerwieni (IR)
Wyjście wyzwalacza 12 V
Port RS-232
Złocone zaciski głośnikowe
7 wejść stereo (w tym gniazdo mini jack na panelu przednim do odtwarzaczy przenośnych)
Wyjście liniowe stereo z funkcją “loop out”
Wyjście liniowe stereo z regulowanym tłumieniem 0 do -12 dB
Wyjście słuchawkowe na panelu przednim
Odłączany przewód zasilający IEC
