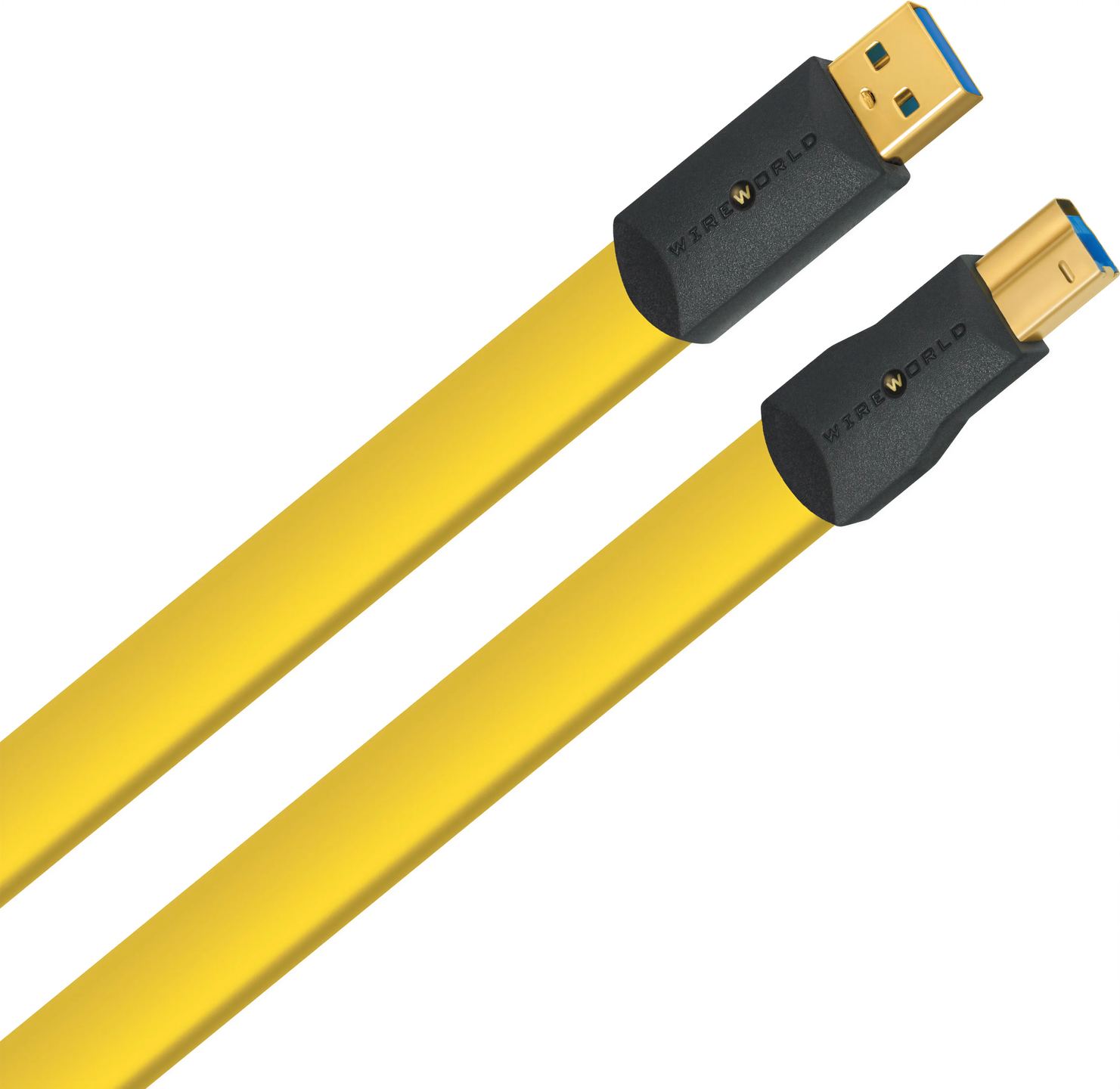

Wireworld Chroma 8 USB 3.0 A do B 2m

Między komputerem, serwerem muzycznym lub dyskiem twardym a urządzeniem odbierającym dane kabel USB przesyła znacznie więcej niż muzykę: dostarcza również zasilanie z komputera i towarzyszące mu zakłócenia elektryczne. Ten podstawowy model z gamy USB Wireworld wykorzystuje płaski kształt, izolację kompozytową i oddzielny przewód zasilający znane z droższych modeli marki, tutaj ze złączem USB 3.0 typu B, którego zgodność należy sprawdzić w urządzeniu docelowym.

Gniazdo USB 3.0 typu B, które należy rozpoznać przed zakupem

Po stronie urządzenia wtyk USB 3.0 typu B można rozpoznać po dodatkowej części nad zwykłym kwadratowym złączem, mieszczącej styki szybkich połączeń. Ten kształt pasuje wyłącznie do gniazda USB 3.0 typu B: standardowy kabel USB 2.0 można podłączyć do gniazda USB 3.0, ale odwrotnie jest to niemożliwe. Większość przetworników audio (DAC) USB nadal korzysta z mniejszego gniazda USB 2.0 typu B i Wireworld oferuje dla nich Chroma 8 w tej wersji. Model USB 3.0 służy do urządzeń wyposażonych w takie złącze: obudów zewnętrznych dysków twardych, stacji dokujących, niektórych interfejsów audio lub dysku zawierającego bibliotekę muzyczną podłączonego do odtwarzacza sieciowego. Po stronie komputera wtyk USB 3.0 typu A zachowuje ten sam kształt co USB 2.0 i działa z obiema generacjami portów, z prędkością wolniejszej z nich.

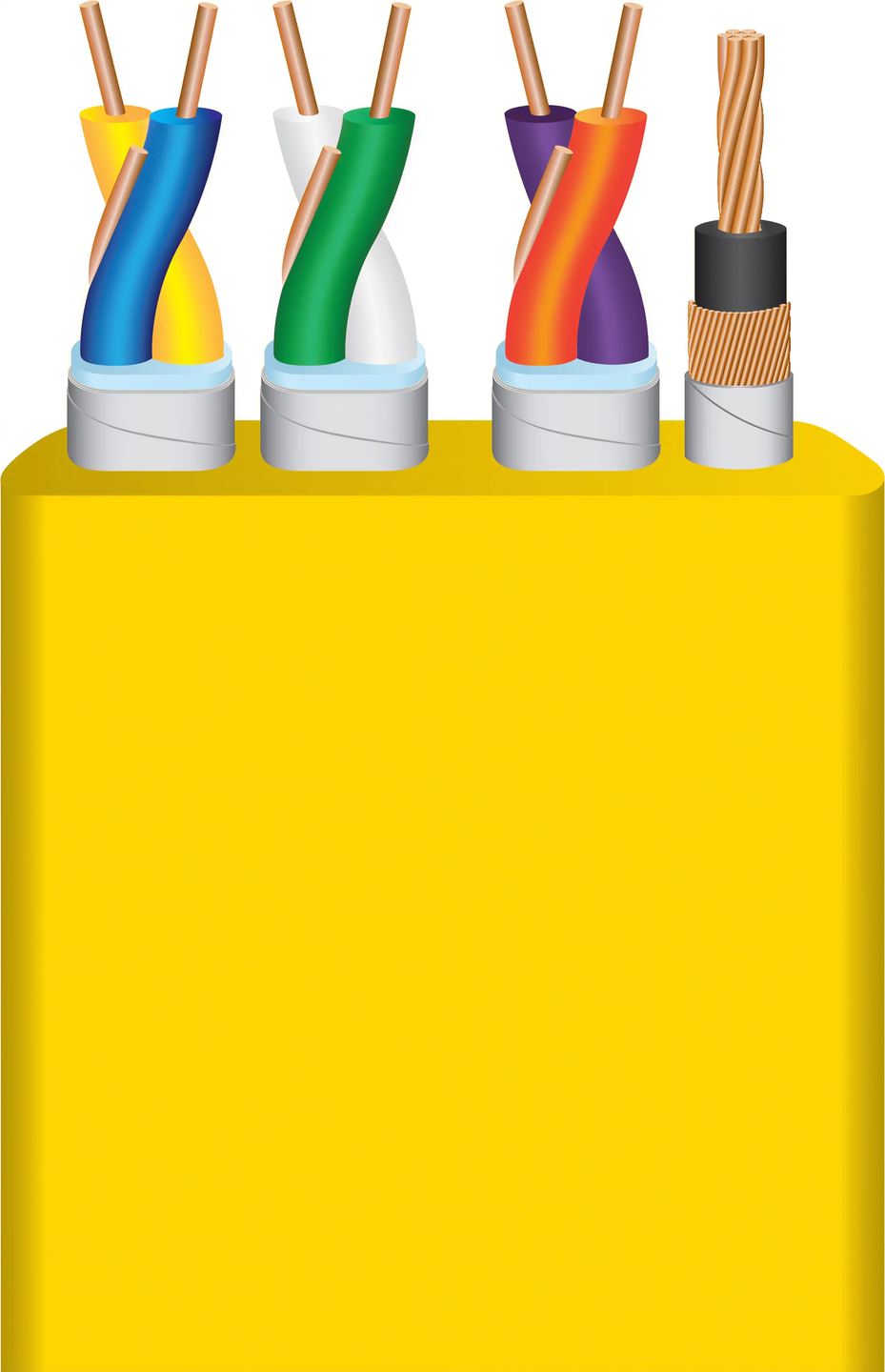

Dziewięć przewodników z miedzi beztlenowej

Standard USB 3.0 dodaje do czterech linii USB 2.0 (zasilania 5 V, masy i jednej pary danych) dwie pary przeznaczone do trybu SuperSpeed o prędkości 5 Gbit/s oraz dodatkowy przewód masy. Chroma 8 ma więc dziewięć przewodników o przekroju 0,08 mm² (28 AWG), wykonanych z miedzi beztlenowej, czyli miedzi pozbawionej większości tlenu, aby ograniczyć wewnętrzne utlenianie metalu na przestrzeni lat. Impedancja 90 Ω to wartość określona przez standard dla par danych USB: jej zachowanie zapobiega częściowemu odbijaniu się sygnału na końcach kabla i zniekształcaniu zboczy, które odbiornik musi odczytać. Ta precyzja ma większe znaczenie dla dźwięku niż przy kopiowaniu pliku, ponieważ strumień danych przetwornika USB jest przesyłany w trybie izochronicznym, bez ponownego wysyłania błędnie odebranych pakietów.

Płaska konstrukcja przeciwdziałająca szumowi tryboelektrycznemu

Zamiast skręcać przewodniki w okrągłą wiązkę, Wireworld układa je płasko, obok siebie, zgodnie ze swoją konstrukcją Uni-Path. Jest to uproszczona odmiana geometrii DNA Helix zarezerwowanej dla bardziej złożonych kabli marki, której wspólnym celem jest stabilność pola elektromagnetycznego w kablu i skuteczność ekranowania. Płaski kształt ma praktyczną zaletę: kabel łatwo mieści się za meblem i łatwo zgina się w kierunku szerokości, nieco trudniej na krawędzi.

Izolacja Composilex 3 to trzecia mieszanka materiałów kompozytowych opracowana przez Wireworld, wprowadzona wraz z serią 8 w miejsce Composilex 2 z poprzedniej generacji. Jej zadaniem jest ograniczenie szumu tryboelektrycznego, czyli ładunków i wyładowań elektrostatycznych powstających w miejscu styku metalu z izolacją pod wpływem ruchów kabla, drgań i energii samego sygnału. Typowym materiałom izolacyjnym trudno jest połączyć niskie straty z niskim poziomem tego rodzaju szumu, a Composilex 3 wykorzystuje kilka warstw materiałów, aby zapewnić obie te właściwości jednocześnie.

Zasilanie 5 V oddzielone od danych

Komputer dostarcza napięcie 5 V do swoich portów USB z zasilacza impulsowego, źródła przenoszącego zakłócenia o wysokiej częstotliwości. We wszystkich kablach USB Wireworld przewód zasilający jest odizolowany od linii danych i poddany obróbce pozwalającej pochłonąć część tych zakłóceń, zanim dotrą do urządzenia. Przewód ten nie reguluje jednak żadnych parametrów: efekt zależy od sposobu, w jaki urządzenie docelowe wykorzystuje napięcie 5 V, a niektóre przetworniki zasilane z sieci używają go wyłącznie do wykrywania obecności komputera.

Pierwszy poziom gamy USB Wireworld

Chroma 8 otwiera gamę USB, w której konstrukcja Uni-Path i izolacja Composilex 3 pozostają wspólne dla wszystkich poziomów, a różnicę stanowi metal przewodników. Wyżej Ultraviolet 8 wykorzystuje posrebrzaną miedź beztlenową, Starlight 8 miedź pokrytą warstwą srebra, a Platinum Starlight 8 lite srebro. Chroma 8 zachowuje niepowlekaną miedź i styki pokryte 24-karatowym złotem, wspólne dla całej gamy. Jest dostępny w wersji USB 3.0 z wtykiem typu B, jak tutaj, lub micro-B, a także w wersjach USB 2.0 i USB-C.

Specyfikacje techniczne

Specyfikacje elektryczne

• Impedancja: 90 Ω
• Typ: USB 3.0 (Universal Serial Bus)

Przewody

• Liczba: 4 przewody
• Przekrój: 0,08 mm² (28 AWG)
• Materiał: miedź beztlenowa

Konstrukcja

• Izolacja: Composilex 3
• Złącza: pozłacane 24-karatowym złotem
