Electrocompaniet AW800M

Electrocompaniet AW 800 M, monoblok referencyjny

Norwegia, 1976: Electrocompaniet wprowadza na rynek swój pierwszy wzmacniacz – dwukanałowy model o mocy 25 watów, szybko doceniony za transparentność brzmienia. Pół wieku później producent umieszcza na szczycie swojej oferty referencyjny monoblok, który ma przedłużyć tę tradycję. Osiemset watów przy 8 omach, potężny zasilacz i trzy przełączalne tryby pracy – obecny flagowiec marki nadal w całości produkowany jest w norweskiej fabryce.

Dwadzieścia pięć lat po NEMO AW 600

Przez ćwierć wieku AW 600 NEMO zajmował szczyt oferty Electrocompaniet. Ceniony za zdolność do sterowania głośnikami uznanymi za trudne, służył w kilku czołowych studiach nagraniowych. AW 800 M jest jego następcą po trzech latach prac rozwojowych – premiera zbiegła się z pięćdziesiątą rocznicą marki i dwudziestą piątą rocznicą NEMO.

Producent opracował elektronikę od podstaw, zachowując jednocześnie tę samą sygnaturę dźwiękową co poprzednie generacje. Sylwetka pozostaje rozpoznawalna – ciemna przednia panel i wypukłe logo charakterystyczne dla marki sprawiają, że urządzenie wizualnie pasuje zarówno do starszego, jak i nowszego systemu Electrocompaniet.

Stopień wyjściowy niezależny od obciążenia

U podstaw konstrukcji leży topologia z bezpośrednim sprzężeniem i szerokim pasmem przenoszenia w otwartej pętli, połączona z wysoką szybkością narastania (270 V/μs) i stopniami o bardzo szerokim paśmie. Sprzężenie zwrotne pozostaje niskie, co zachowuje spójność fazową sygnału.

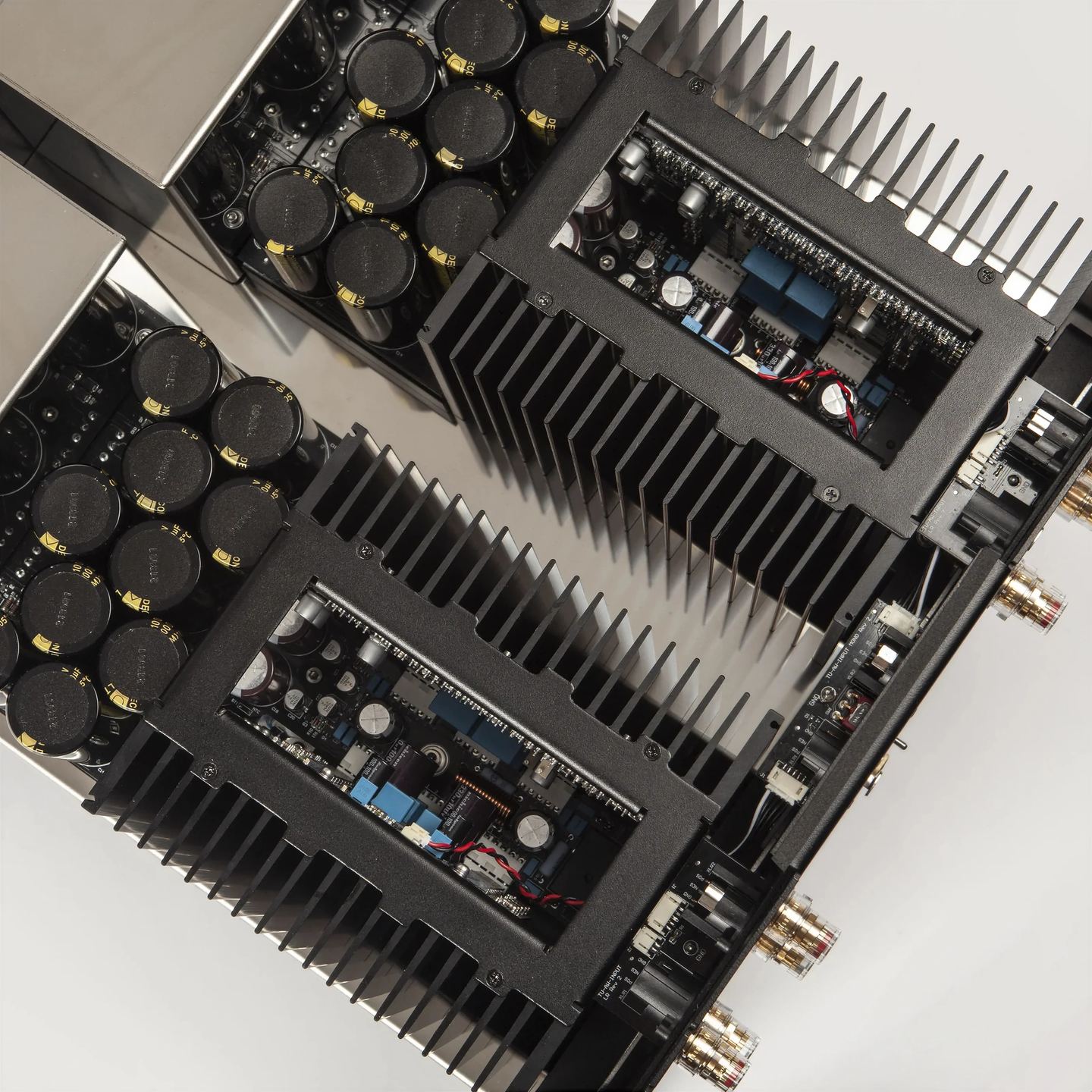

Nowością jest stopień wyjściowy. Skupia 32 bipolarne tranzystory wysokopasmowe i wysokoprądowe, zdolne do bezwysiłkowego dostarczania bardzo dużych natężeń prądu. Jego struktura izoluje stopnie wejściowe i sterujące od obciążenia, dzięki czemu wyjście pozostaje stabilne i praktycznie niewrażliwe na podłączony głośnik. Mniej zakłócany stopień wymaga mniejszego sprzężenia zwrotnego, a zniekształcenia spadają do bardzo niskiego poziomu: 0,0006% całkowitych zniekształceń harmonicznych plus szum, 0,001% intermodulacji.

Całość pracuje w klasie AB, z około dziesięcioma watami w czystej klasie A przed przełączeniem; wszystkie stopnie poprzedzające wyjście również pracują w klasie A. Współczynnik tłumienia przekracza 1000 przy 8 omach – wzmacniacz utrzymuje silną kontrolę elektryczną nad membraną basu, co pomaga w sterowaniu wymagającymi głośnikami i zacieśnieniu basu.

Potężny zasilacz w służbie ciszy

Zasilanie takiego stopnia wyjściowego wymaga odpowiednich rezerw. Electrocompaniet zwiększył filtrowanie do łącznie 210 000 μF i powierzył dostarczanie prądu dwóm transformatorom toroidalnym, ekranowanym magnetycznie i elektrostatycznie, aby trzymać szumy z dala. Wejście sieciowe jest filtrowane pod kątem składowej stałej i częstotliwości radiowych przed transformatorami.

Wewnętrzna masa referencyjna została znacznie przewymiarowana i odseparowana od prądów prostowniczych i wyjściowych. Deklarowany efekt: czysty sygnał niezależnie od żądanej mocy, stabilna scena dźwiękowa i możliwie najczarniejsze tło na każdym poziomie głośności. Stosunek sygnału do szumu wynosi 95 dB odniesiony do 1 W przy 8 omach i 122 dB odniesiony do pełnej mocy. Warto zaznaczyć, że producent uzyskuje najlepsze wyniki, podłączając urządzenie bezpośrednio do sieci zamiast do kondycjonera, ponieważ filtrowanie jest już wbudowane.

Mono, stereo, bi-amplifikacja: ewolucyjne chassis

Przełącznik z tyłu urządzenia pozwala przełączyć wzmacniacz z trybu mono na stereo lub bi-amplifikację. Ta elastyczność umożliwia rozbudowę systemu bez konieczności zaczynania od nowa: jeden AW 800 M może już atakować parę głośników w stereo, dostarczając 300 watów na kanał przy 8 omach. Aby wykorzystać 800 watów trybu mono, potrzebny jest jeden egzemplarz na głośnik, czyli dwa łącznie. Tryb bi-amplifikacji dedykuje jeden blok obu zwrotnicom jednego głośnika.

Moc wyraźnie rośnie wraz ze spadkiem impedancji, co świadczy o wydajnym zasilaczu i dużych rezerwach prądowych:

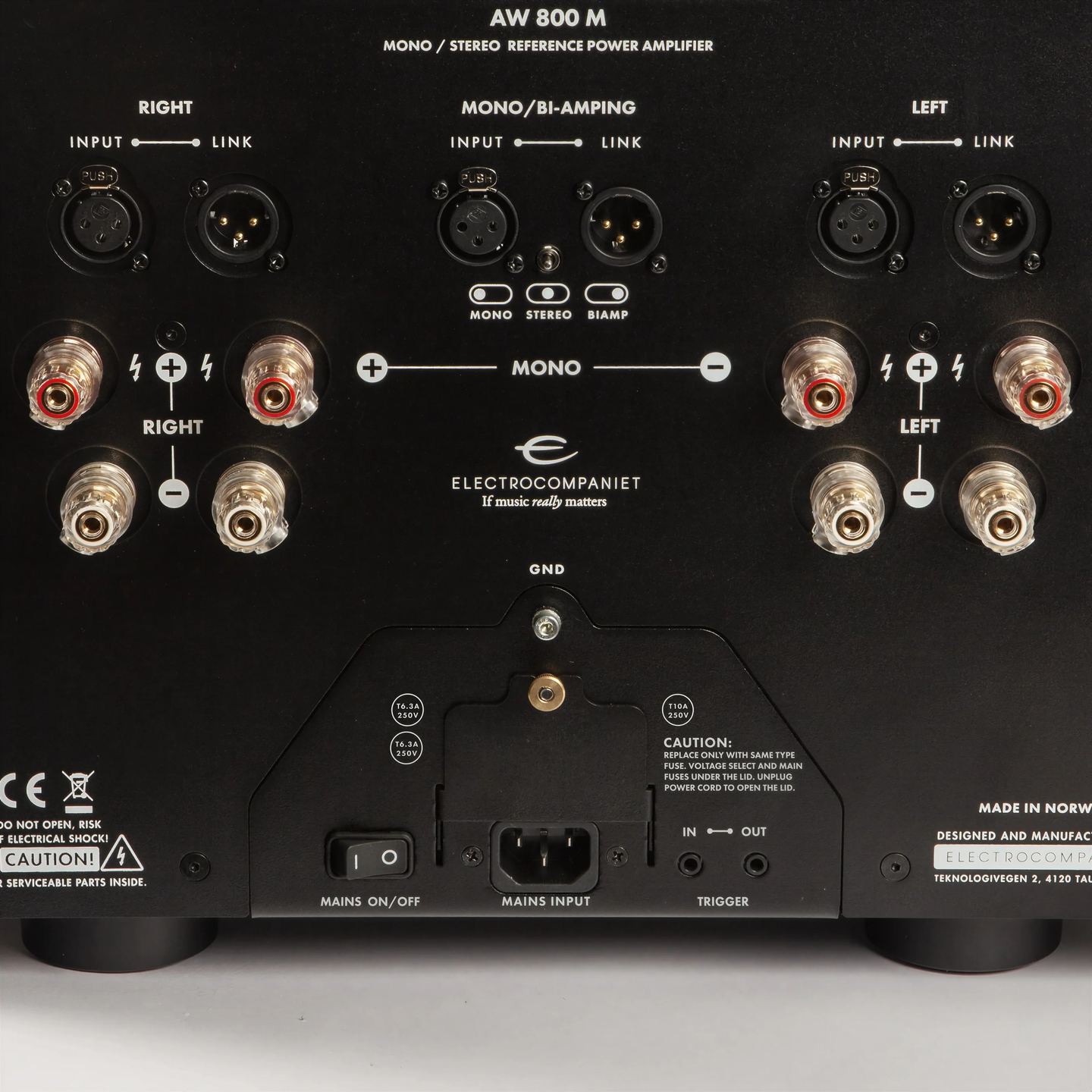

Pod względem połączeń sygnał przesyłany jest symetrycznie przez złącza XLR, z dedykowanymi wejściami dla trybu mono i bi-amplifikacji. Dostępne są zaciski głośnikowe, zacisk masy oraz wejście i wyjście wyzwalacza (trigger) 12 V do synchronizacji włączania z resztą toru. Impedancja wejściowa 330 kΩ ułatwia współpracę z symetrycznym przedwzmacniaczem.

Modułowe chassis montowane w Norwegii

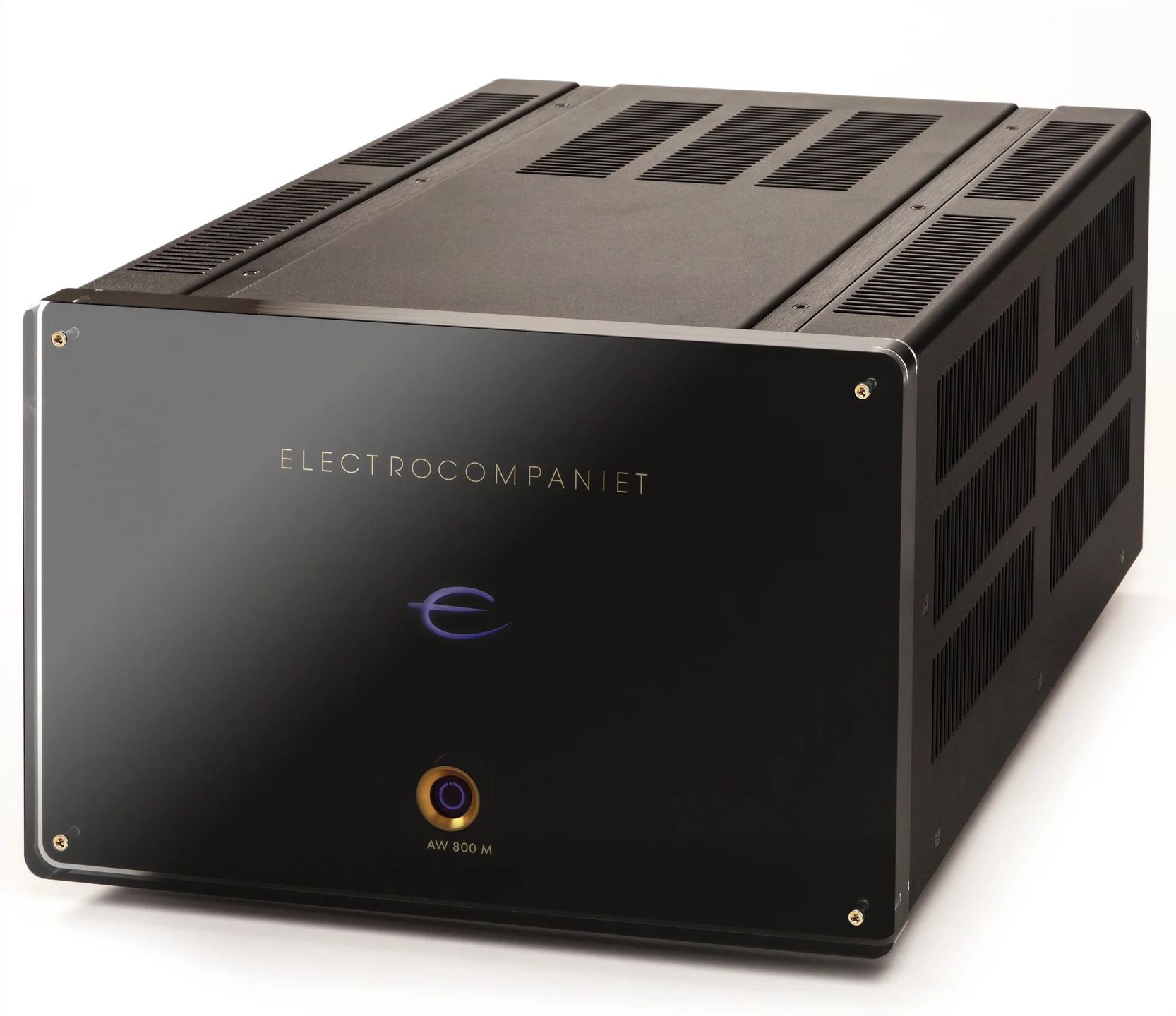

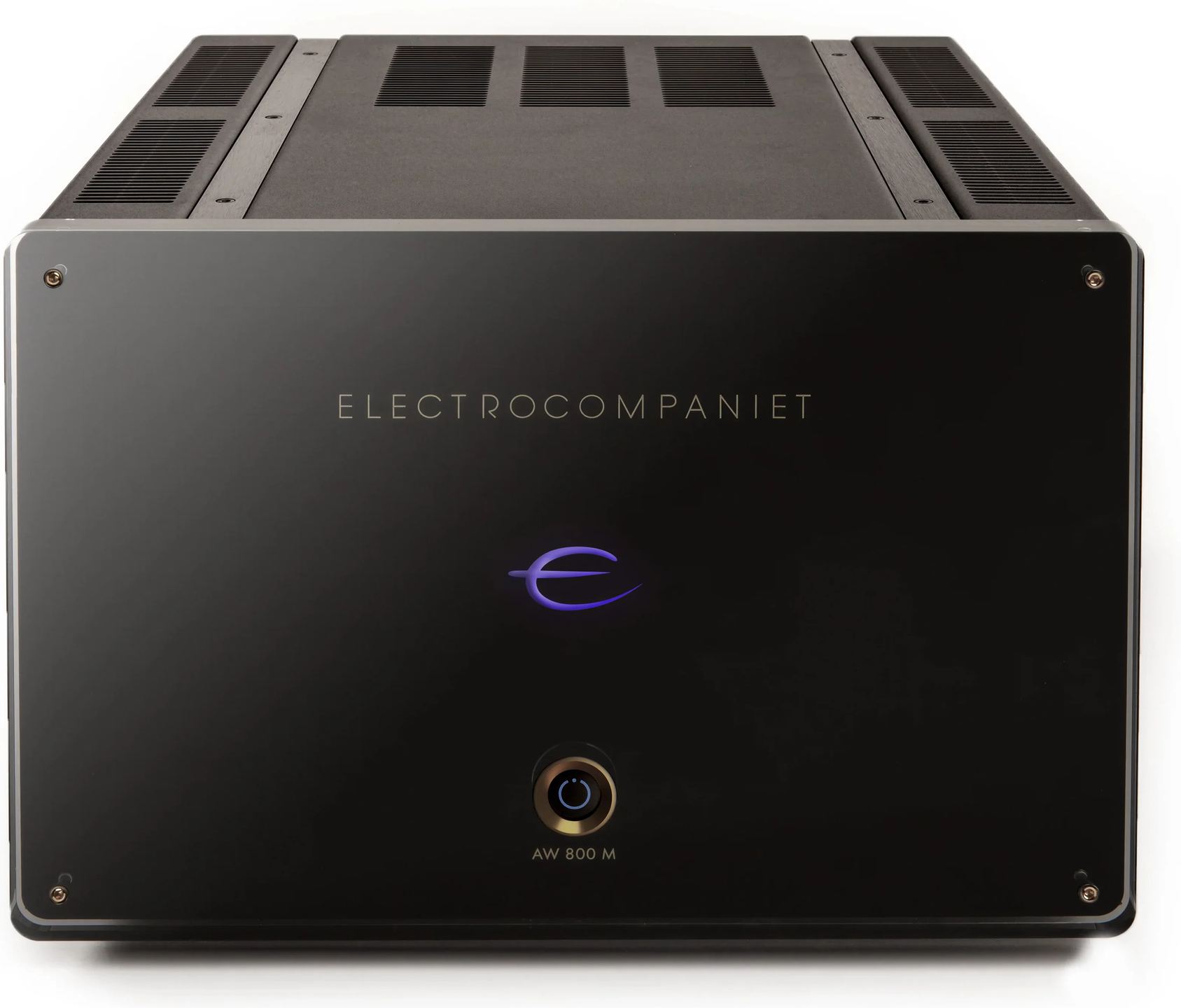

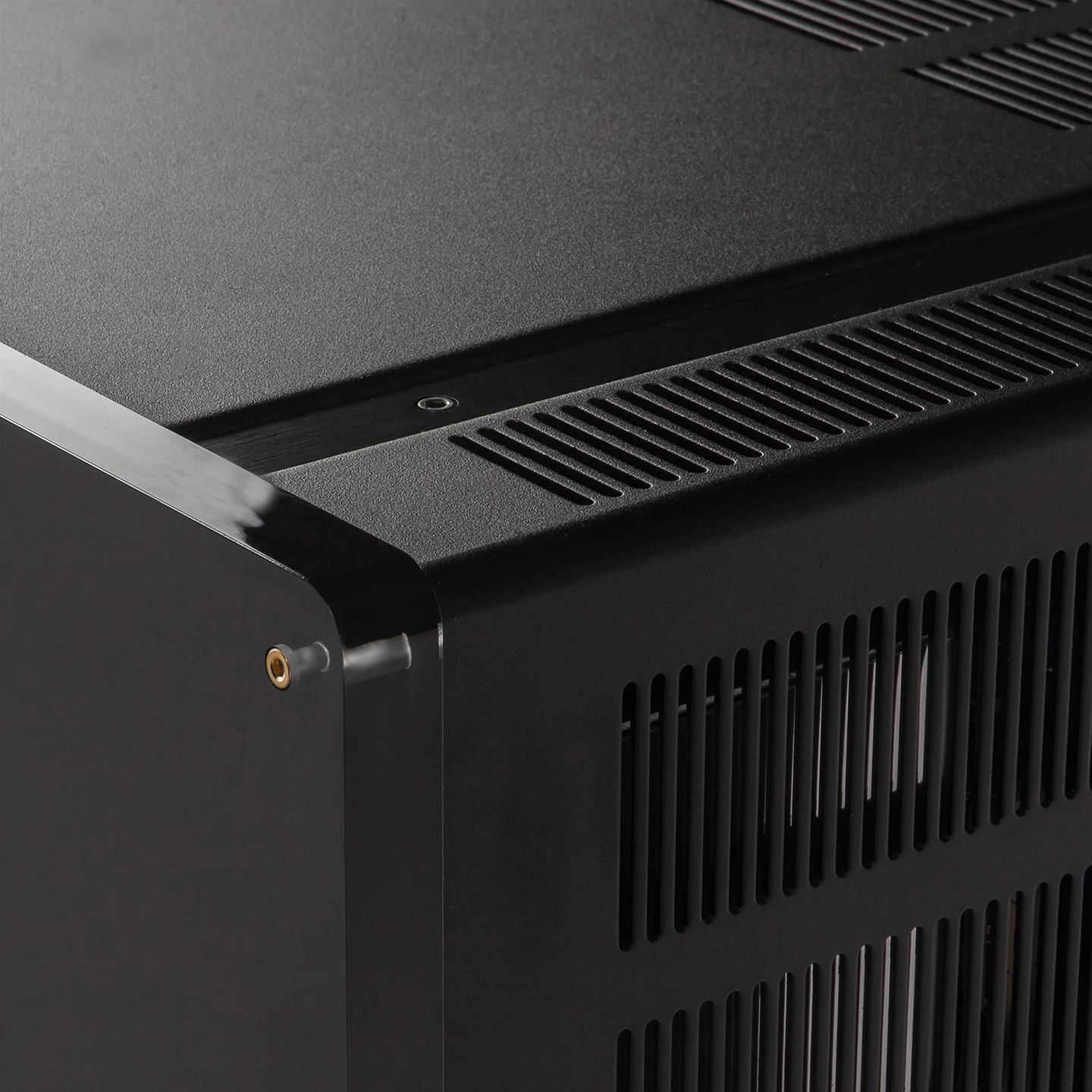

Konstrukcja również została zrewidowana. Chassis przyjmuje w pełni przeprojektowaną strukturę modułową, zwieńczoną dwiema prętami z czarnego szczotkowanego aluminium, które usztywniają całość, jednocześnie nadając charakter górnej powierzchni. Przedni panel z barwionego akrylu otrzymał wypukłe logo i nowy przycisk zasilania – wszystko w matowym wykończeniu nawiązującym do ponadczasowego stylu marki. Urządzenie spoczywa na kolcach SoundCare SuperSpikes, które izolują od drgań bez rysowania mebli.

Należy liczyć się z gabarytami: 55 kg na blok, przy wymiarach 406 mm szerokości, 488 mm głębokości i 292 mm wysokości. System mono wymaga zatem sporej przestrzeni i solidnego wsparcia dla dwóch egzemplarzy. Kilka ustawień komfortu ułatwia instalację: opcjonalny automatyczny tryb czuwania, przełączane podświetlenie otoczenia, selektor napięcia sieciowego 115/230 V oraz pobór mocy poniżej 0,5 W w trybie czuwania.

Specyfikacje techniczne

Wydajność audio

• Impedancja wejściowa: 330 kΩ
• Pasmo przenoszenia:
  • Filtr wejściowy aktywny: 0,5 - 220 kHz
  • Filtr wejściowy wyłączony: 0,5 - 1,1 MHz
• Wzmocnienie napięcia:
  • Wejście mono symetryczne: 35 dB (× 56)
  • Wejście stereo symetryczne: 29 dB (× 28)
• Szumy i stosunek sygnału do szumu:
  • Szum odniesiony do wejścia (20-20 kHz): < 2 μV
  • Stosunek sygnału do szumu ref. obciążenie 1 W / 8 Ω: 95 dB
  • Stosunek sygnału do szumu ref. pełna moc: 122 dB
• Zniekształcenia:
  • Całkowite harmoniczne + szum: 0,0006 %
  • Intermodulacja: 0,001 %
• Inne cechy:
  • Szybkość narastania: 270 V / μs
  • Napięcie wyjściowe stałe: < 5 mV
  • Współczynnik tłumienia (8 Ω): > 1000

Moc wyjściowa

Tryb stereo

• 2 × 300 W przy 8 Ω
• 2 × 600 W przy 4 Ω
• 2 × 1000 W przy 2 Ω

Tryb mono

• 800 W przy 8 Ω
• 1500 W przy 4 Ω
• 2200 W przy 2 Ω

Złącza

• Wejścia: XLR symetryczne, symetryczne mono, bi-amp
• Wyjścia: terminale głośnikowe
• Inne: zasilanie sieciowe, wyzwalanie (trigger) 12 V (wejście / wyjście), zacisk uziemienia

Charakterystyka fizyczna

• Wymiary (S × G × W): 406 × 488 × 292 mm
• Waga: 55 kg
• Zabezpieczenia: prąd stały, przeciążenie, temperatura
• Pobór mocy w trybie czuwania: < 0,5 W
