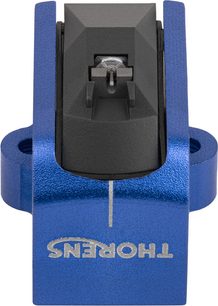

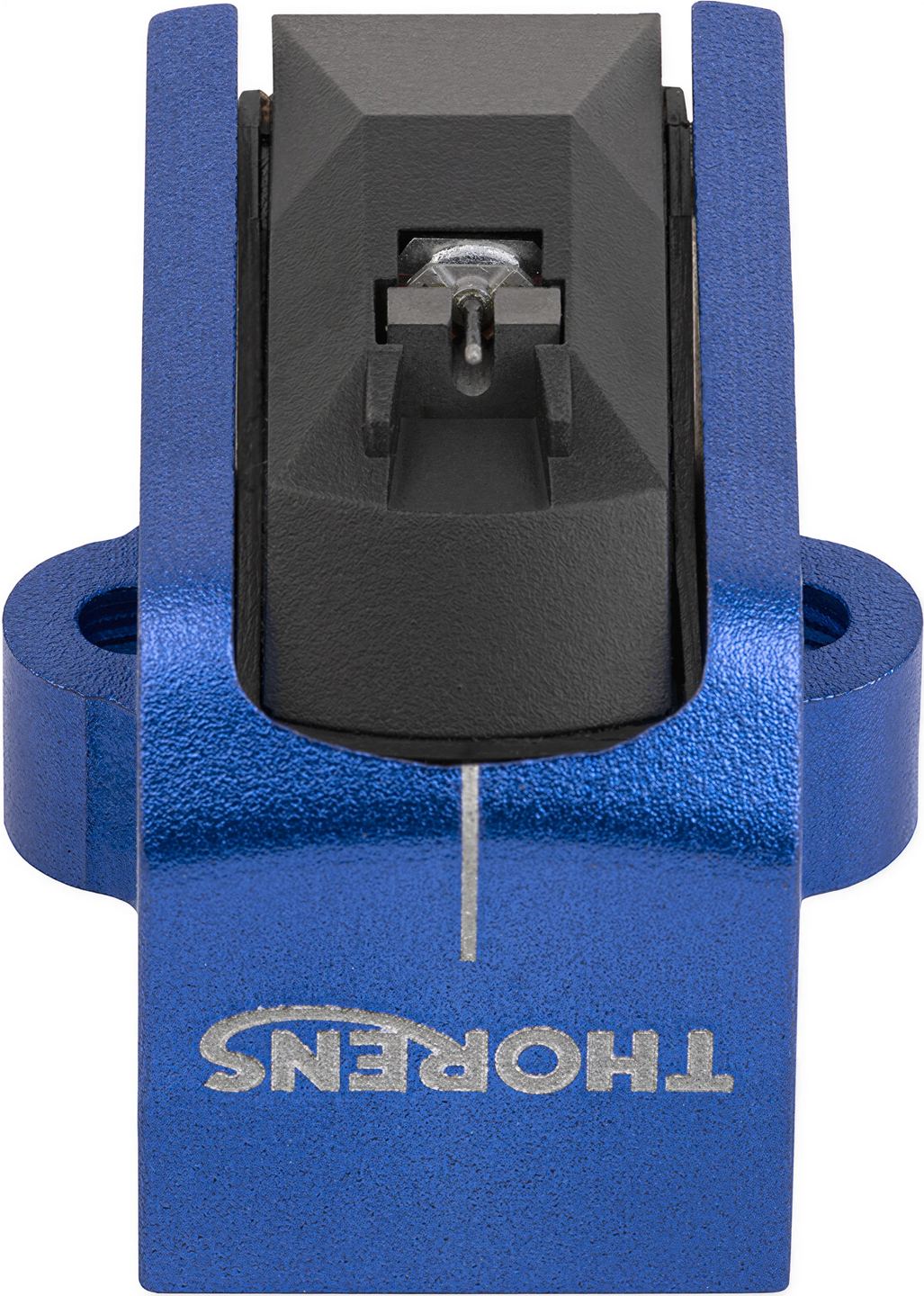

Thorens TAS 1500

Ruchoma wkładka z ruchomą cewką wyprodukowana w Japonii, będąca owocem współpracy technicznej Thorensa z japońskimi specjalistami, znanymi ze swojego know‑how w dziedzinie analogowych przetworników. TAS 1500 łączy masywny wspornik (cantilever) z boru ze szlifem diamentu typu mikroliniowego, całość umieszczona w aluminiowym korpusie zaprojektowanym przez projektanta Helmuta Thiele. Została opracowana równolegle z gramofonami TD 1500 i TD 403 DD, ale pasuje również do wielu innych konfiguracji.

Wyrafinowana mechanika odczytu

Cantilever TAS 1500 wykonany jest z masywnej rurki borowej o średnicy 0,28 mm. Ten materiał, ceniony za wyjątkową sztywność i niską masę, przekazuje drgania wychwytywane przez diament przy minimalnych stratach i podbarwieniach. Na jego końcu znajduje się goły diament o profilu Line Contact (wymiary 55,9 × 3,0 μm), który bardzo precyzyjnie śledzi modulacje rowka. Ta geometria ostrza, nazywana czasem mikroliniową, zapewnia dużą powierzchnię kontaktu w kierunku odczytu przy jednoczesnym zachowaniu bardzo małej powierzchni bocznej, co pozwala wydobyć więcej informacji z zakresu wysokich częstotliwości, a jednocześnie oszczędza ścianki rowka.

Dynamiczna podatność 16 × 10⁻⁶ cm/dyne przy 100 Hz i statyczna podatność 20 × 10⁻⁶ cm/dyne plasują TAS 1500 w zakresie średniej podatności. Dzięki temu współpracuje ona bez problemu z większością ramion o średniej masie, takich jak TP 150, z którym została opracowana, a także z innymi ramionami o efektywnej masie w przedziale 10–20 gramów.

Cewki z miedzi PCOCC i układ generatora

Cewki w TAS 1500 wykonane są z miedzi PCOCC (Pure Copper by Ohno Continuous Casting), czyli miedzi odlewanej ciągłym sposobem opracowanym przez profesora Ohno z Instytutu Technologicznego w Chiba. Technika ta pozwala uzyskać jednokrystaliczny drut miedziany, którego ziarna mogą osiągać długość ponad 200 metrów, podczas gdy w konwencjonalnej miedzi OFC mają one zazwyczaj kilka centymetrów. Niemal całkowity brak granic ziaren ogranicza przeszkody w przepływie sygnału elektrycznego.

Przy napięciu wyjściowym 0,4 mV przy 1 kHz dla prędkości nacięcia 5 cm/s TAS 1500 należy do kategorii wkładek MC o niskim poziomie wyjściowym. Wymaga więc przedwzmacniacza gramofonowego wyposażonego w wejście MC lub transformatora podnoszącego. Jej impedancja wewnętrzna 12 Ω i indukcyjność 25 μH zapewniają kompatybilność z większością stopni phono MC, które akceptują obciążenie minimalne 100 Ω.

Aluminiowy korpus zaprojektowany z myślą o montażu

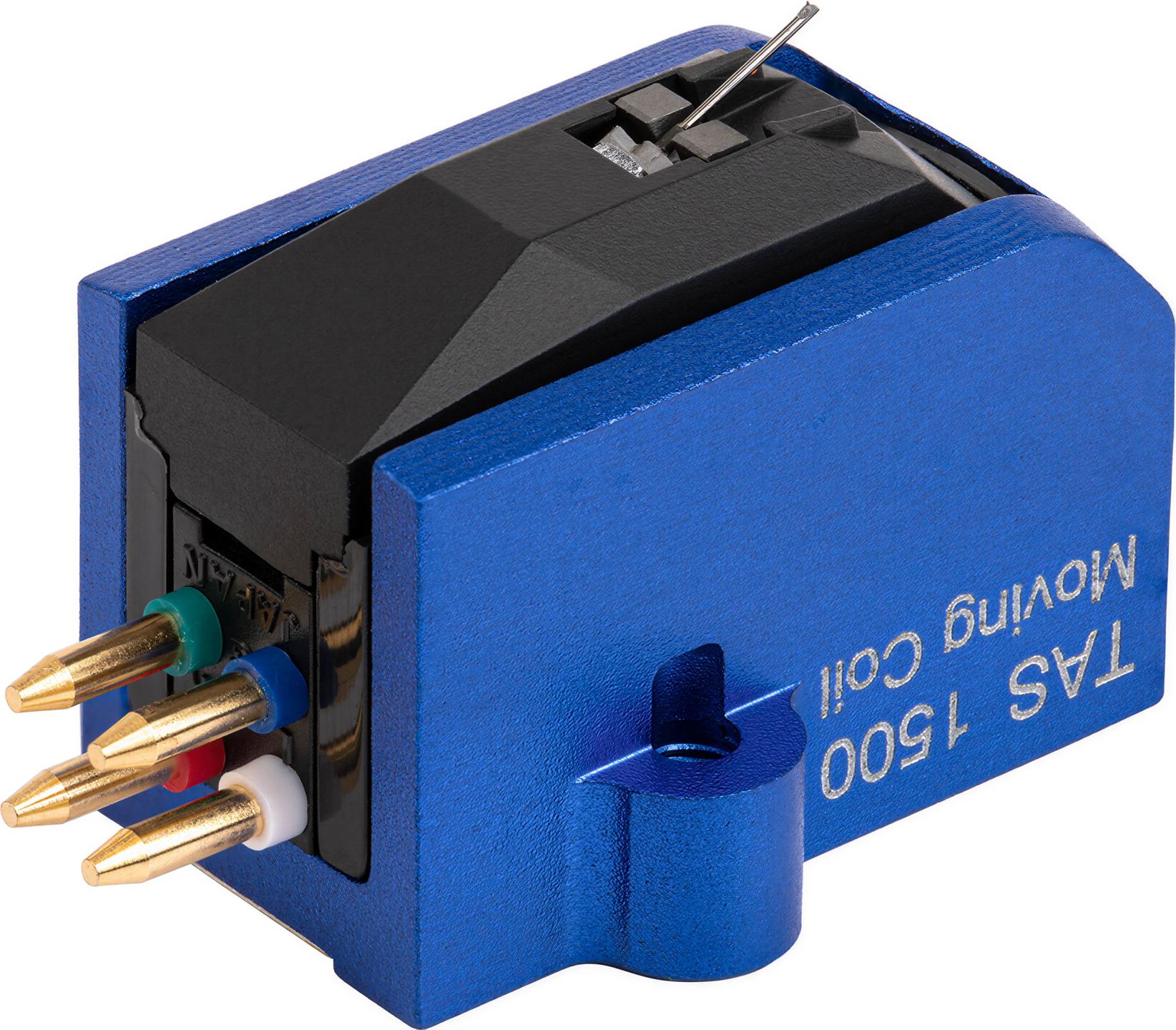

Frezowana aluminiowa obudowa integruje gwintowane otwory M2,5 bezpośrednio w korpusie wkładki, z rozstawem standardowym 12,7 mm (pół cala). Takie rozwiązanie eliminuje konieczność przytrzymywania nakrętek pod wkładką podczas montażu – operację często uciążliwą w przypadku tradycyjnych japońskich wkładek wykorzystujących śruby przelotowe. Mosiężne piny przyłączeniowe zapewniają niezawodny kontakt z przewodami ramienia.

Całkowita masa 8,2 grama plasuje TAS 1500 w standardowym zakresie wagowym. Większość ramion akceptuje bez problemu takie obciążenie, a ustawienie siły nacisku w zakresie 1,8–2,0 grama (wartość nominalna: 2,0 g) na ogół nie sprawia trudności.

Pasmo przenoszenia i separacja kanałów

Deklarowane pasmo przenoszenia rozciąga się od 20 Hz do 47 kHz, czyli znacznie wykracza poza zakres słyszalny, co świadczy o zdolności układu cantilever‑diament do śledzenia najdrobniejszych modulacji. W praktyce tak szerokie pasmo w górze częstotliwości przekłada się na lepsze odtwarzanie harmonicznych i zjawisk przejściowych.

Separacja między kanałami wynosi 27 dB przy 1 kHz – wartość zapewniająca precyzyjnie zdefiniowaną scenę stereofoniczną z dobrze kontrolowaną przesłuchowością. Równowaga między kanałem lewym i prawym określona jest na ±1 dB, co ogranicza słyszalne różnice poziomów między kanałami.

Kompatybilność i integracja

Choć TAS 1500 została opracowana z myślą o gramofonach TD 1500 i TD 403 DD wyposażonych w ramię TP 150, doskonale sprawdzi się również w innych gramofonach Thorens: modelach z subchassis zawieszonym, takich jak TD 160, TD 147 czy TD 320, a także w gramofonach innych marek, wyposażonych w ramiona o porównywalnej efektywnej masie. Pionowy kąt odczytu 20° odpowiada aktualnemu standardowi branżowemu.

W przypadku gramofonów wyposażonych w zbalansowane wyjścia XLR, takich jak TD 1500 czy TD 1601, TAS 1500 pozwala w pełni wykorzystać to połączenie, pod warunkiem dysponowania przedwzmacniaczem phono akceptującym wejścia symetryczne.

Specyfikacje techniczne

Konstrukcja

• Ruchoma cewka
• Igła diamentowa Line Contact
• Montaż 12,7 mm
• Cewka z miedzi Ohno Continuous Cast (PCOCC)
• Korpus z aluminium
• Styki z mosiądzu

Specyfikacje elektryczne

• Napięcie wyjściowe: 0,4 mV (1 kHz, 5 cm/s)
• Impedancja cewki: 12 Ω (1 kHz)
• Indukcyjność cewki: 25 μH (1 kHz)
• Rezystancja prądu stałego: 12 Ω
• Zalecana impedancja obciążenia: min. 100 Ω

Wydajność audio

• Pasmo przenoszenia: 20 - 47 000 Hz
• Separacja kanałów: 27 dB (1 kHz)
• Równowaga kanałów wyjściowych: 1 dB (1 kHz)

Specyfikacje mechaniczne

• Kąt odczytu pionowego: 20 stopni
• Zalecana siła nacisku: 1,8 do 2,2 g (standard 2,0 g)
• Wymiary igły: 55,9 × 3,0 μm
• Wspornik z boru o średnicy 0,28 mm
• Statyczna podatność: 20 × 10⁻⁶ cm/dyne
• Dynamiczna podatność: 16 × 10⁻⁶ cm/dyne (100 Hz)
• Waga wkładki: 8,2 g
