Supra MainBlock MD04-EU/SP Switch

Seria LoRad, do której należy ta listwa zasilająca MD04-EU/SP Switch, łączy w sobie filtrację zakłóceń radioelektrycznych, ochronę przeciwprzepięciową oraz ekranowanie elektromagnetyczne. Wszystko to zamknięte jest w kompaktowej obudowie, która dyskretnie wkomponowuje się w instalację audio lub kina domowego, bez typowych dla tradycyjnych filtrów sieciowych kompromisów brzmieniowych.

Aluminiowy chassis w służbie ekranowania

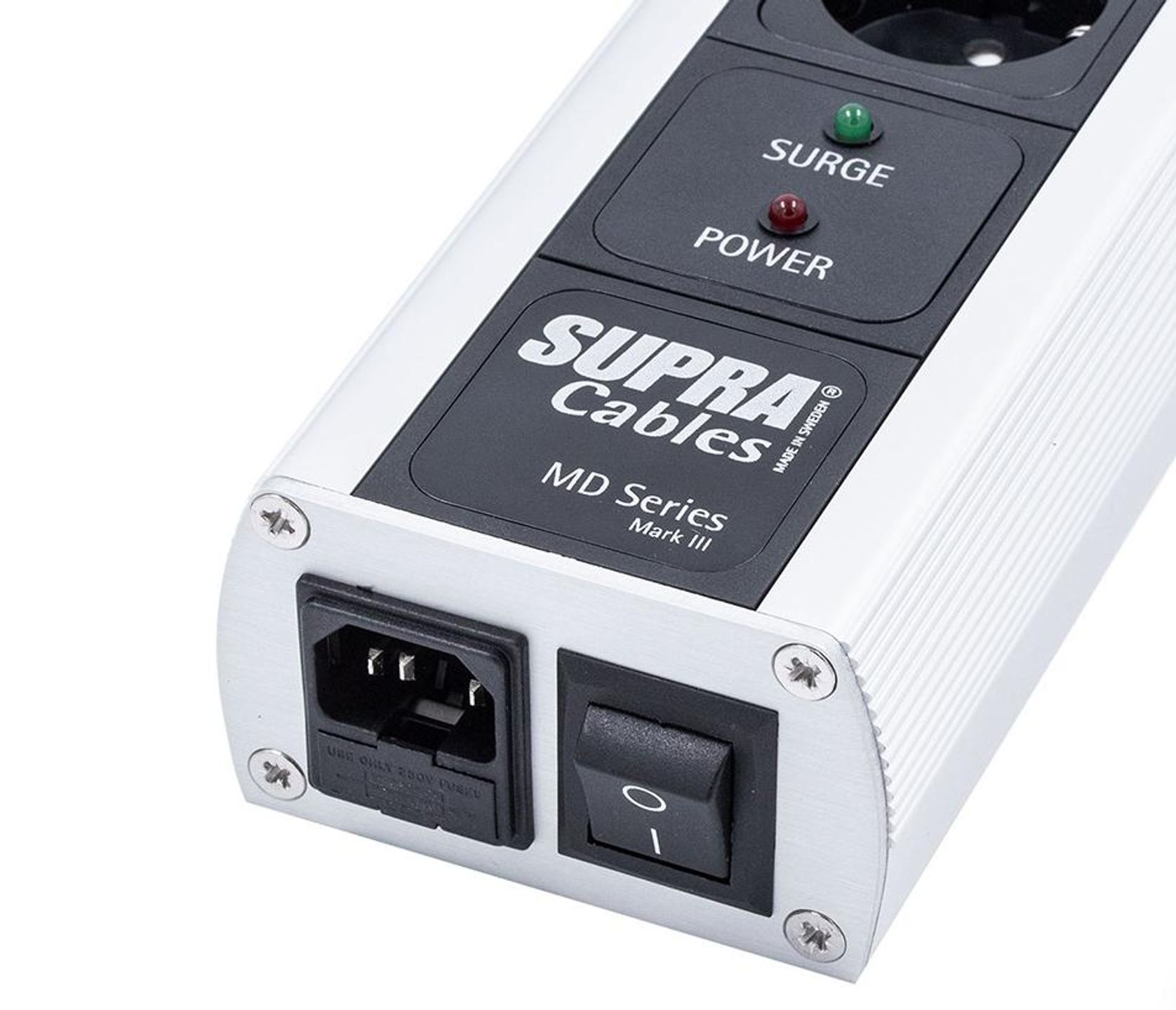

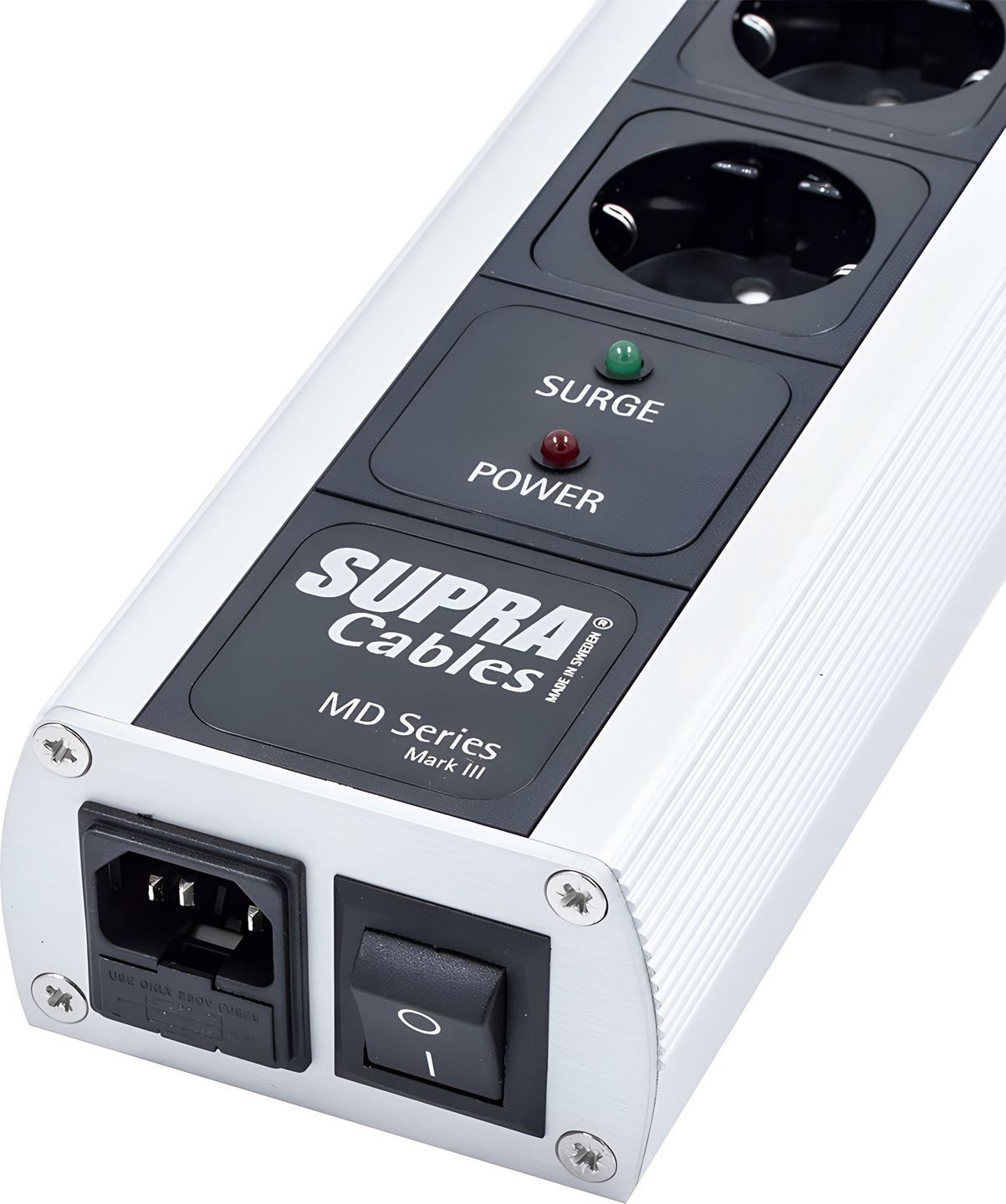

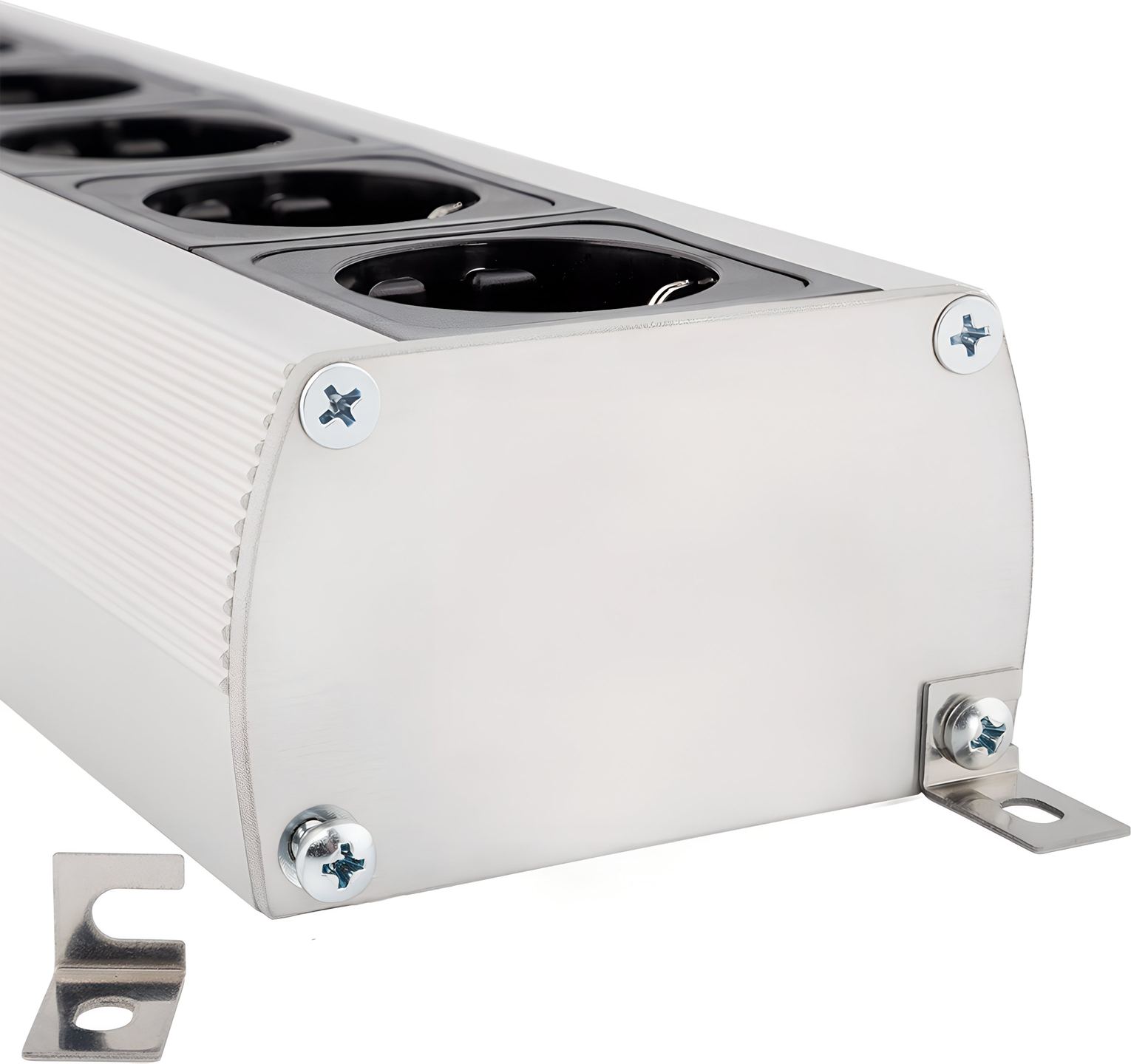

Korpus MD04-EU/SP jest frezowany z aluminiowego profilu, który tworzy klatkę Faradaya wokół komponentów wewnętrznych. Ta przewodząca osłona przechwytuje zakłócające pola elektryczne emitowane przez otaczające urządzenia (bezprzewodowe telefony DECT, routery Wi‑Fi, ściemniacze oświetlenia, silniki elektryczne) i odprowadza je do uziemienia. Chassis ma 325 mm długości, 90 mm szerokości i 50 mm wysokości, co pozwala umieścić całość pod meblem lub zamocować na ścianie dzięki przygotowanym punktom montażowym. Całość waży jeden kilogram, co świadczy o solidnej konstrukcji.

Aby ekranowanie działało w pełni, listwa musi być podłączona do gniazda ściennego z prawidłowo działającym uziemieniem. Połączenie z ekranowanym kablem zasilającym z serii Supra LoRad pozwala przedłużyć ochronę aż do gniazda w ścianie i zmaksymalizować ogólny efekt.

Filtracja NIF: tłumienie zakłóceń bez ograniczania dynamiki

Filtr NIF (Non-Intrusive Filtering) zastosowany w tej listwie został opracowany we współpracy z brytyjskim laboratorium Ben Duncan Research. Zasada jego działania opiera się na selektywnym tłumieniu zakłóceń wysokoczęstotliwościowych (RFI), mogących przekraczać 40 dB, przy jednoczesnym zachowaniu nienaruszonego sinusoidalnego przebiegu napięcia sieciowego 50 Hz. W praktyce szumy generowane przez urządzenia domowe są redukowane, bez wpływu na zachowanie impulsowe zasilaczy podłączonych urządzeń.

Trzy z czterech gniazd Schuko wyposażone są w filtrację NIF, podczas gdy pierwsze gniazdo (to najbliżej wejścia IEC) pozostaje niefiltrowane. Taka konfiguracja pozwala podłączyć wzmacniacz mocy do wyjścia bezpośredniego, gdzie pobór prądu może być znaczny, a gniazda filtrowane zarezerwować dla źródeł cyfrowych, przedwzmacniaczy lub innych, mniej prądożernych urządzeń.

Ochrona przeciwprzepięciowa

W przeciwieństwie do podstawowych ochronników przeciwprzepięciowych, które ograniczają się do zabezpieczenia połączenia faza–neutralny, układ SP (Surge Protection) zintegrowany z MD04-EU/SP działa na trzech osobnych torach: faza–neutralny, faza–uziemienie oraz neutralny–uziemienie. Ta trójdrożna architektura przechwytuje zarówno przejściowe przepięcia przenoszone przez sieć, jak i zakłócenia wywołane uderzeniem pioruna w pobliżu, które zazwyczaj propagują się w kierunku uziemienia.

Progi zadziałania skalibrowano na 2,5 kV między fazą a przewodem neutralnym oraz na 4 kV między fazą lub neutralnym a uziemieniem (wartość Uc). Napięcie ochrony resztkowej (Up) osiąga od 2 kV do 2,05 kV w zależności od danego trybu, co odpowiada klasyfikacji Typ 3. Taki poziom ochrony przeznaczony jest dla wrażliwych urządzeń znajdujących się na końcu linii, po ewentualnym głównym ochronniku przeciwprzepięciowym zainstalowanym w rozdzielnicy.

Przełącznik i okablowanie wewnętrzne

Dwubiegunowy wyłącznik On/Off typu „high in-rush” wytrzymuje wysokie prądy rozruchowe występujące przy włączaniu wzmacniaczy lub zasilaczy z kondensatorami. Jego zdolność łączeniowa osiąga 16 A w trybie przejściowym. W pozycji Off całkowicie odcina zasilanie wszystkich podłączonych urządzeń, eliminując wszelkie resztkowe zużycie energii w trybie czuwania.

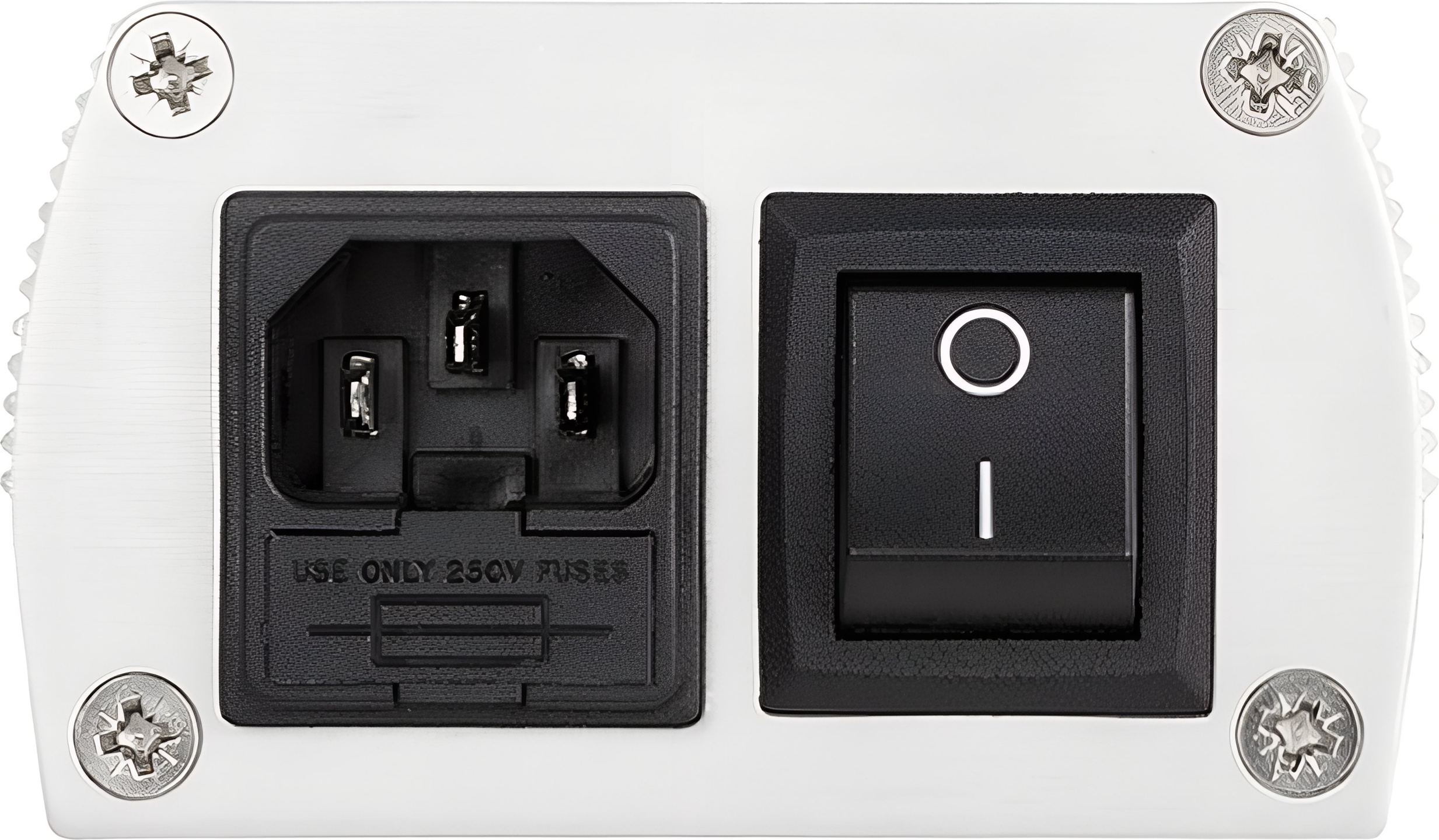

Okablowanie wewnętrzne wykonano z cynowanej miedzi OFC (Oxygen-Free Copper) o przekroju 2,5 mm², wystarczającym do dostarczenia do 2500 W w sposób ciągły przy 250 V i 10 A. Ceramiczny bezpiecznik zwłoczny (10 A) chroni całość przed przeciążeniem prądowym. Wejście sieciowe wykorzystuje męskie złącze IEC C14 (standard 10 A), kompatybilne z większością odłączanych przewodów zasilających dostępnych na rynku.

Gniazda Schuko i ustawienie fazy

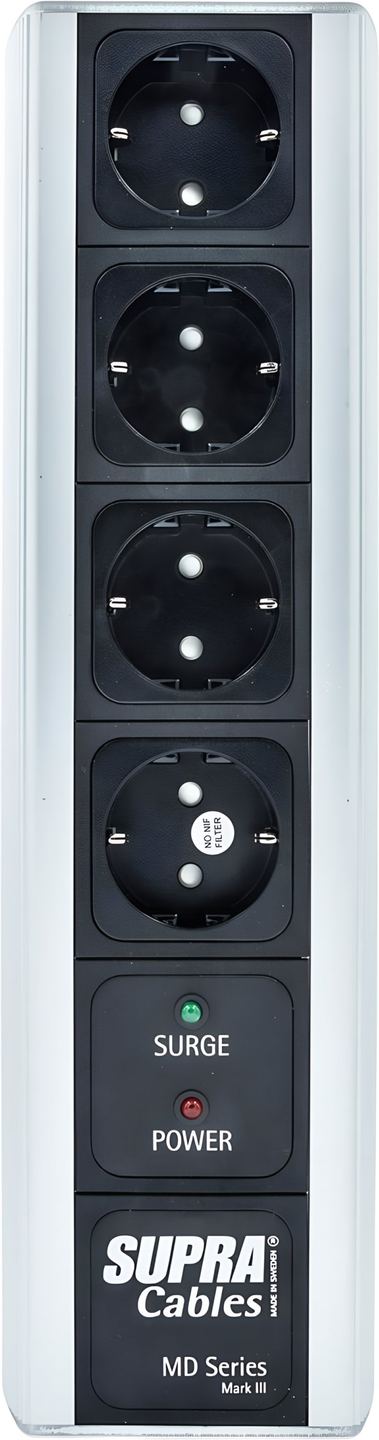

Cztery wyjścia wykorzystują format Schuko (CEE 7/4), powszechnie stosowany w Europie kontynentalnej. Standard ten ma tę zaletę, że styki ochronne znajdują się po bokach wtyczki, dzięki czemu można ją obrócić o 180° w celu zoptymalizowania ustawienia fazy urządzeń. Testując oba możliwe położenia, często udaje się obniżyć resztkowy poziom szumu tła w systemie audio.

Zastosowane wewnątrz gniazda to Supra MCH-16/EU, zaprojektowane z myślą o optymalnym kontakcie i zwiększonej trwałości. Końcowy montaż odbywa się w fabryce Supra w Ljungskile w Szwecji, z wykorzystaniem komponentów produkowanych w Niemczech i Szwecji.

Integracja w instalacji

MD04-EU/SP Switch sprawdzi się zarówno w kompaktowym systemie stereo, jak i w średniej wielkości konfiguracji kina domowego. Cztery gniazda pozwalają, na przykład, podłączyć wzmacniacz (do wyjścia niefiltrowanego), odtwarzacz sieciowy, DAC oraz przedwzmacniacz lub procesor audio/wideo. Dla bardziej rozbudowanych instalacji Supra oferuje modele z sześcioma, ośmioma lub dziesięcioma gniazdami, z wyłącznikiem lub bez.

Ponieważ kabel zasilający nie jest dołączony, należy przewidzieć przewód wyposażony w żeńską wtyczkę IEC C13 lub C15 od strony listwy. Producent zaleca kable z serii LoRad 2.5, których ekranowanie skutecznie uzupełnia osłonę obudowy.

Dane techniczne

Ochrona i filtracja

• Ekranowana obudowa aluminiowa
  • Ochrona przed zakłóceniami elektromagnetycznymi (Wi‑Fi, telefony, ściemniacze itp.)
• Niewrażliwy filtr NIF
  • Tłumienie zakłóceń RFI do 40 dB
  • Bez kompresji dynamiki
• Ochrona przeciwprzepięciowa Typ 3
  • Faza do N : Uc 2,5 kV, Up 2,0–2,05 kV
  • Faza do PE : Uc 4,0 kV, Up 2,0–2,05 kV
  • N do PE : Uc 4,0 kV, Up 2,0–2,05 kV
  • Ochrona przed przepięciami w sieci zasilającej i pośrednimi wyładowaniami atmosferycznymi

Specyfikacja elektryczna

• Napięcie znamionowe: 250 V
• Prąd znamionowy: 10 A
• Maksymalna moc: 2500 W
• Bezpiecznik: ceramiczny 10 A zwłoczny (Slow)
• Okablowanie wewnętrzne: cynowana miedź OFC 2,5 mm²
  • Stabilny i mocny transfer energii

Gniazda i łączność

• Łączna liczba gniazd: 4
  • 1 wyjście niefiltrowane (idealne do wzmacniaczy)
  • 3 wyjścia filtrowane NIF
• Typ gniazd wyjściowych: Schuko SUPRA MCH-16/EU (16 A)
• Wejście zasilania: SUPRA MCH-10, IEC C14 (10 A)
• Wysokoprądowy wyłącznik on / off
  • Całkowite odcięcie zasilania
  • Brak poboru mocy w trybie czuwania

Konstrukcja i wykończenie

• Typ produktu: filtr blokowy zasilania
• Standard regionalny: europejski
• Ekranowanie: obudowa aluminiowa
• Kolor: aluminium
• Klasa wydajności: Better

Wymiary i waga

• Wymiary (D × S × W): 325 × 90 × 50 mm
• Waga: 1 kg
