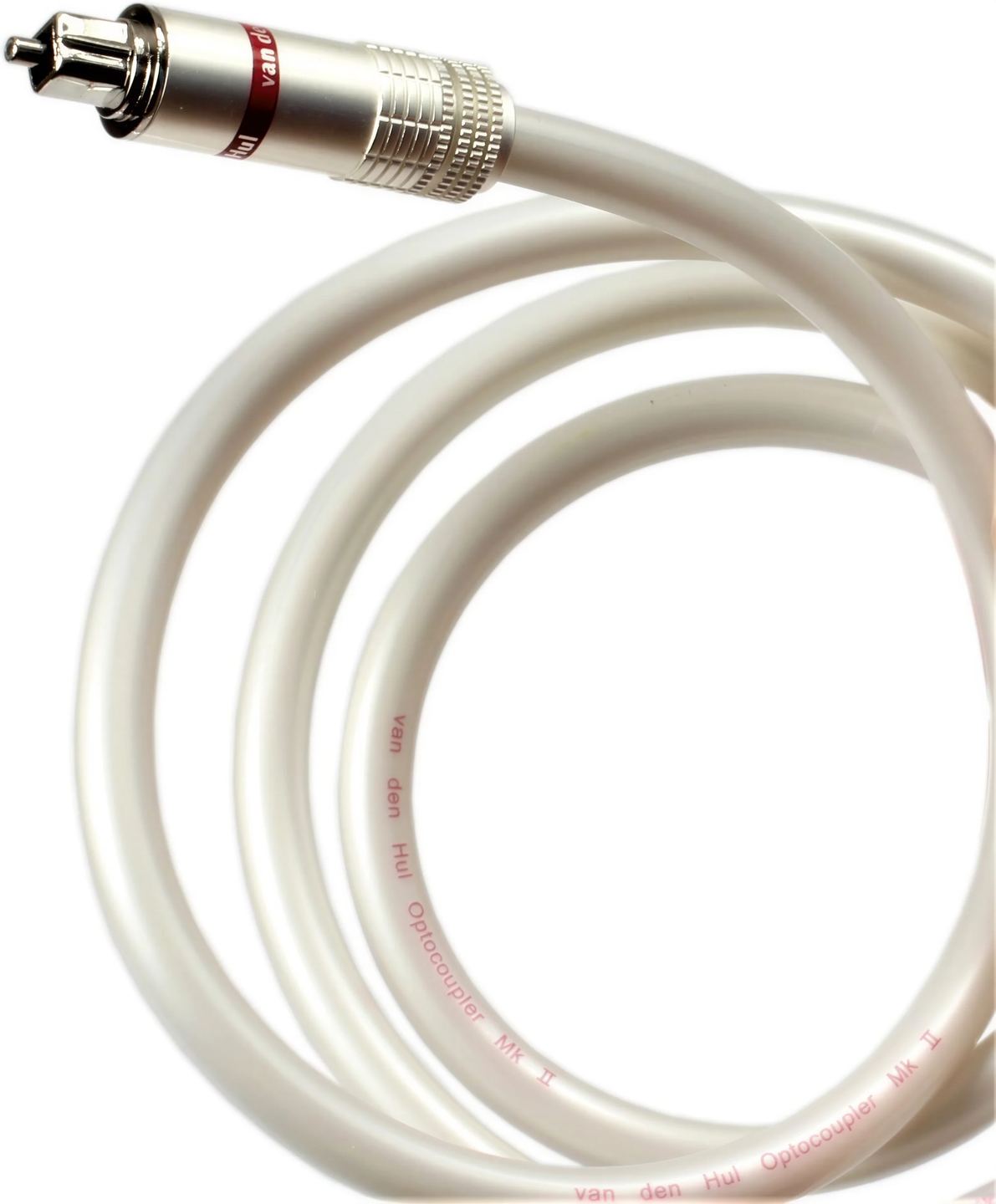

Van den Hul Optocoupler MKII 4m

Połączenie optyczne między źródłem a konwerterem pozostaje ogniwem często zaniedbywanym w torze audio. Tymczasem jakość transmisji ma bezpośredni wpływ na poziom jittera docierającego do przetwornika cyfrowo-analogowego. Właśnie ten problem holenderska firma postanowiła rozwiązać za pomocą Optocoupler MKII, kabla Toslink, którego konstrukcja opiera się na rzadko stosowanej w tym obszarze zasadzie optycznej: zakończeniach włókna szlifowanych w kształt wypukłych soczewek.

Zasada optyczna w służbie wierności cyfrowej

W klasycznym włóknie optycznym światło odbija się od wewnętrznych ścianek pod różnymi kątami, pokonując tym samym trasy o różnej długości. To zjawisko, zwane dyspersją modową, powoduje czasowe rozmycie impulsów świetlnych, które po konwersji sygnału przekłada się na wzrost jittera.

Optocoupler MKII omija to ograniczenie dzięki wypukłym zakończeniom w formie kulistych soczewek. Gdy światło wchodzi do włókna, jest ogniskowane zamiast ulegać rozproszeniu. Van den Hul deklaruje zmniejszenie liczby odbić wewnętrznych o 50% na jednostkę długości, co skraca efektywną drogę światła i ogranicza rozrzut czasowy pomiędzy poszczególnymi promieniami. Przetwornik C/A otrzymuje w ten sposób czystszy sygnał, z mniejszymi fluktuacjami czasowymi.

Taka wypukła geometria poprawia również kontakt między włóknem a elementami optycznymi urządzeń (nadajnikiem i odbiornikiem). Powierzchnia soczewki lepiej przylega do interfejsu, redukując straty wtrąceniowe do minimum.

Konstrukcja i obsługa

Złącza Toslink w Optocoupler MKII wyposażone są w całkowicie metalowe korpusy, zapewniające pewne trzymanie w gniazdach i większą trwałość niż standardowe wtyki plastikowe. Kabel gwarantuje przepustowość 250 Mbit/s, wystarczającą dla wszystkich typowych cyfrowych strumieni audio.

Właściwa dla włókna izolacja optyczna z natury eliminuje wszelkie zakłócenia elektryczne i magnetyczne: pętle masy, szumy z sieci elektrycznej czy promieniowanie otoczenia nie mają wpływu na sygnał. Włókna optyczne mają też tę zaletę, że nie ulegają degradacji w czasie, w przeciwieństwie do niektórych przewodników metalowych wrażliwych na utlenianie.

Konsekwencją konstrukcji z soczewkami jest jej względna delikatność. Van den Hul zaleca ostrożne obchodzenie się z kablem i nigdy nie używanie siły przy wpinaniu wtyków. Jeśli wsunięcie wtyku napotyka lekki opór, znikoma ilość lubrykantu (bez kontaktu z samą soczewką) może ułatwić tę czynność. Do czyszczenia zakończeń nadaje się wyłącznie miękka ściereczka optyczna.

Dane techniczne

Technologia światłowodowa

• Światłowód z wypukłymi zakończeniami i soczewkami sferycznymi
  • Ograniczenie odbić wewnętrznych i dyspersji modowej
  • Zminimalizowane straty sygnału nawet przy zginaniu kabla
  • Zoptymalizowana insercja optyczna dzięki precyzyjnej kontroli powierzchni stykowych

Zalety techniczne

• Przepustowość transmisji danych: > 250 megabitów/sekundę
• Zoptymalizowane ogniskowanie wiązki świetlnej
  • Wiązka świetlna wchodząca pod kątem jest ogniskowana, co o 50% ogranicza odbicia od ścianek włókna
  • Krótsza droga propagacji światła, co zmniejsza tłumienie i czas propagacji między różnymi promieniami świetlnymi
• Ograniczenie dyspersji modowej
  • Mniejsze jittery na poziomie przetwornika cyfrowo‑analogowego
  • Zoptymalizowane styki końcowe w celu zminimalizowania strat optycznych
• Pełna ochrona przed zakłóceniami
  • Transmisja całkowicie odporna na szumy oraz zakłócenia elektryczne i magnetyczne
  • Stabilne włókna optyczne, niewykazujące degradacji w czasie

Specyfikacje techniczne

• Typ kabla: optyczne łącze cyfrowe
• Technologia: światłowód z wypukłymi zakończeniami
• Ochrona przed zakłóceniami: pełna, brak szumów elektrycznych lub magnetycznych
